1.引言
　　唐山钢铁公司中型厂是生产型钢的企业，原有4套钻、铣床设备，用于轻轨精整。其电气控制系统采用继电器及接触器构成，控制手段比较落后，控制效果完全取决于操作工经验和精神状态，各道工序间连贯性差，费时又费力，故障率较高且维修困难，影响了生产效率。因此，有必要进行技术改造。 PLC控制具有可靠性高、柔性好、开发周期短等优点，特别适合于机床控制和故障自诊断系统，可以大大减少继电器等元器件的数量，提高电气控制系统的稳定性和可靠性，从而,用PLC控制系统替代体积大、投资大、耗能大的继电器是电气控制系统发展的趋势。鉴于上述原因，我们利用PLC技术对原有电气系统进行了全面技术改造。
2.系统功能
　　轻轨精整PLC智能控制系统包含铣床和钻床控制，实现的基本功能如下：
　　（1） 切换功能：可实现手动与自动控制的切换。在通常情况下使用自动档，当需要检修或调试的时候，切换到手动档。
　　（2） 自动报警功能：发生异常情况，可随时报警。当夹紧头快下、动力头快进、动力头工进以及动力头快退四个部分中任何一段出现异常情况时，与之相应的声光报警就会动作，让现场工作人员迅速采取措施，避免或减少事故所造成的损失。
　　（3） 自动记忆功能：配有“停车”及“继续运行”按钮。当工作过程中出现某些问题需要暂停运行时，按下“停车”按钮后，机床停止运行，各部分均停留在原处不动。再按下“继续运行”按钮，则机床继续运行。
　　（4） 紧急停车复位功能：配备有“紧急停车复位”按钮。当在工作过程中发生异常，或中途突然停电后恢复时，按下此按钮使机床各部件回到加工前的初始状态。
　　为实现上述功能，需要对运行过程进行智能判断，进行相应的控制。同时考虑到PLC的运算功能的限制，需要加入故障诊断模块，并进行相应的显示。
3. 系统组成

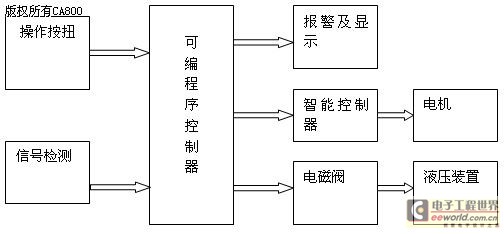

　　PLC选用三菱公司的FX2N系列可编程序控制器实现[1]，由可编程序控制器构成的轻轨精整智能控制系统结构如下：

图1. 轻轨精整智能控制系统结构图
　　该系统有输入、控制运算和输出三大部分组成。
　　1）输入部分包括操作按钮和信号检测两部分。
　　a.操作按钮用来人工设置参数或进行手动操作，处理紧急情况。
　　b.信号检测是由传感器自动监测生产线上机床的工作情况，一旦出现异常情况，马上报警提示操作者，以进行相应的故障处理，如紧急停机处理等，从而避免事故的发生。
　　2）控制运算部分
　　控制运算部分主要由PLC来完成，由控制系统的应用软件来完成信号的输入、处理、控制输出的主要功能。
　　3）输出部分包括报警装置、输送和动力装置、固定装置
　　a.报警装置由闪烁的红、黄、绿三种颜色灯和报警铃声构成，三种颜色分别对应三种不同报警级别。绿色表示系统正常，黄色表示系统参数超范围，但仍能工作，需要进行处理;红色报警并伴随报警声音，必须紧急停机处理。
　　b.输送装置由PLC输出的信号控制主电路，给电机发送指令，让其自动完成原料的传送与动力传送。
　　c.液压装置是固定装置，由PLC控制器给定的信号，经电磁阀控制液压设备，将原料固定在某一位置，为原料加工服务。
4.系统软件设计
　　4.1 PLC软件设计考虑的问题
　　利用梯形图编制控制程序，在 PLC软件设计中要考虑以下几个问题：

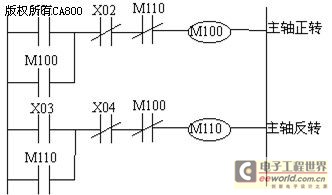

　　（1） 强电关断优先原则：在铣床软件设计中，只要控制信号中有强电关断的信号，则不管其它信号如何都要关断强电。如图2所示，只要关断信号XO2= 1，则中间继电器 M100 都要被关断。 （2） 动作互锁原则：有些控制不能同时动作，就要进行互锁。如主轴正、反转控制，图 3为主轴互锁控制示意图，任何一个回路启动后必须同时关断另一 个回路，从而保证两者不能同时动作。

图2

图3

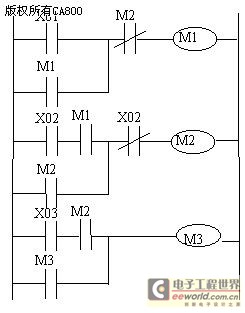

（3） 顺序联锁控制原则：即有些控制要求次序不能颠倒，这就要求前一个动作常开触点串在下一个控制动作中，同时将后一个动作中的常闭触点串在上一动作的控制回路中，如图4 所示。

图4
　　总之，影响PLC控制系统的因素很多，只要我们在软件设计时充分考虑到各方面因素，就可避免出现故障，控制系统的运行就会更加稳定 [2] 。
　　4.2 PLC基本控制程序设计

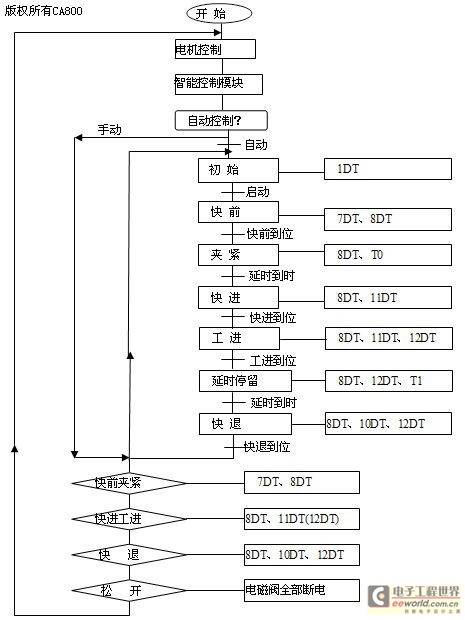

　　具体铣床控制功能框图如图5所示,钻床控制功能与之类似。

图5. 铣床控制顺序功能框图
　　4.3 故障诊断模块的程序设计
　　对于PLC系统，由于内存资源有限，复杂的智能诊断难于实现，为此加入了故障诊断智能模块，该模块以单片机为基础，采用C51编程，可方便实现各种控制算法。
　　采用故障树推理与专家经验规则推理相结合的方法，利用智能模块的I/O功能及内部信息进行故障诊断。[3][4]
　　（1） 故障结构分析
　在进行故障诊断设计时，首先必须对整个系统可能发生的故障进行分析，得到系统的故障层次结构，利用这种层次结构进行故障诊断部分的设计。图6为系统的故障层次结构。

　　（2）程序设计
　　系统故障结构的层次性为故障诊断提供了一个合理的层次模型。在进行系统的程序设计时，应充分考虑到故障结构的层次，合理安排逻辑流程。在引入故障输入点时应注意两点：
　　a. 必须将系统所有可能引起故障的检测点引入PLC，这主要是从系统的安全可靠运行考虑，以便系统能及时进行故障处理;
　　b. 应在系统允许的条件下尽可能多的将最底层的故障输入信息引入PLC的程序中，以便得到更多的故障检测信息为系统的故障自诊断提供服务。
5.结束语
　　经过在线调试和工业试验运行阶段后，该控制系统已于2004年正式投入运行,运行以来，效果良好,实现了预定的控制功能要求，克服了继电器、接触器控制带来的局限，避免了原控制系统辅助元件多、故障率高、工作噪声大、控制方式单一、维护困难等问题。手动与自动切换方便，抗干扰能力强，适合钢厂生产线的恶劣的工作环境,且易于计算机通讯，实现网络监控。
　　本文作者创新点：将PLC和单片机结合，设计了用于轻轨精整钻、铣床设备的控制系统，并使之具有故障诊断和报警功能，系统结构简单，操作方便。
