全彩8扫点阵模块内部电路及扫描原理分析
摘要:本文分析了全彩8s点阵模块内部电路及实际针脚排列,同时分析了8s控制原理。
Abstract:
Key words :

点阵正面图

图1 全彩8s点阵模块正面

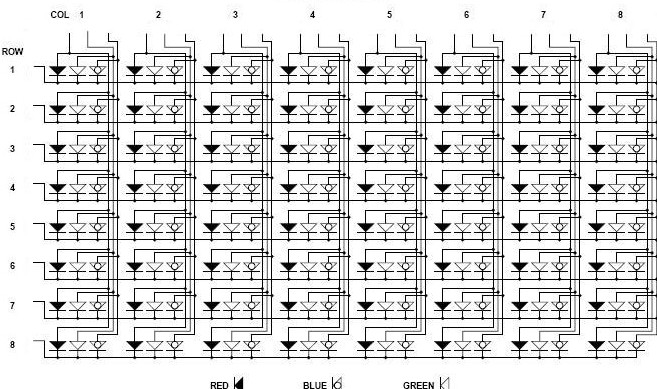

点阵8s模块电路原理图

图2 全彩8s点阵模块内部电路图


  由图1和图2可以看出,该全彩点阵模块尺寸为8*8。在该模块中,一个显示点包含了1R,1G,1B共3颗LED灯。即1R,1G,1B构成了一个像素。实际设计的全彩8S点阵模块总共引出32根针脚,上下各16根,组装时候直接将点阵模块焊接到PCB驱动板即可。该点阵模块的针脚图如图3所示。

点阵8s模块针脚排列

图3 全彩8s点阵模块针脚排列



  由图3我们可以看出,该点阵模块针脚的排列是有一定规律的。即上半部分的1-8针脚控制红灯,9-16脚控制蓝灯,下半部分的5-12脚控制绿灯,它们都是控制列的,各接到PCB驱动板上的MBI5024驱动芯片。下半部分的1-4脚和13-16脚控制行,接到4953行控制芯片。这个时候有个问题是,点阵模块上为什么没有设置公共地呢?公共地实际上是在驱动芯片上。

  该模块是怎么实现8s控制的呢?首先由图2 可以知道,首先MBI5024芯片过来的红,绿,蓝信号会使所有的列都获得信号,但是此时行还没有信号,因此没有一个灯亮。当红,绿,蓝信号传输完毕后,4953芯片开始传输行信号。首先选中第一行,则第一行被点亮,其余不亮。接着选中第二行,第二行亮,其余不亮。依次类推,一个周期内扫描8行。由于扫描的频率很高,因此我们是看不出逐行扫描。应该注意一点的是,MBI5024驱动芯片是带有锁存输出的16位寄存器。因此红,绿,蓝数据一直被锁存在MBI5024输出引脚上。因此才能实现对没一个扫描而不会丢失数据。直到整个扫描周期结束,开始下一个周期的数据传输。
