ALPHA6000在中拉机收卷上的应用

一、项目介绍

应用单位：南通狼山钢绳集团

应用设备：水箱式拉丝机

南通狼山钢绳集团是国内生产钢丝绳的骨干企业。而拉丝机是制造钢绳的关键设备之一。然而设备的高可靠性运行是决定生产效率和产品质量的重要因素。为此狼山集团对原始的拉丝机进行了全面的技术改造。而ALPHA6000系列变频器成为了他们的首选品牌。实践证明阿尔法变频器出色的质量，性能和功能充分满足了用户的要求。其中用在收卷上的直接开环力矩控制功能得到了用户的高度评价。

二、工艺说明

1 水箱式拉丝机的传动部分主要有三部分组成

a 放线：采用被动放卷或制动器控制放卷张力。

b 拉丝：即主机，原用滑差电机调速。现改为用变频器作开环速度控制。（将滑差电机变为普通异步电机）工艺作用是：将直径较粗的钢，

铜，铁等金属丝经多个逐渐变小的模具孔在力的作用下变成直径较小的金属丝。

c 收卷：将拉好了的成品丝卷束起来。要求线速度同步和张力恒定。原用张力架（即跳舞轮）的位置反馈作闭环速度控制。现用收卷专用变频器直接控制收卷电机，并去掉原有的张力架。直接将控制收卷电机的变频器给定恰当的力矩，该变频器就能自动调节输出频率控制收卷电机的转速从而达到线速度和张力的恒定。

2 原水箱式拉丝机的工艺流程图如下：

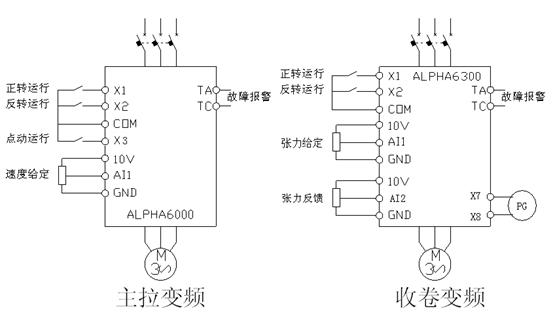

三、变频改造方案及其控制原理图

图中ALPHA6000控制的为160KW主拉机，速度由外部电位器给定。ALPHA6300控制的是11KW收卷电机，根据产品的要求由外部电位器给定一定的张力量，变频器内部通过检测当前的负载力矩大小并进行逻辑运算后输出频率来控制收卷电机的转速。从而保持线速度和张力的恒定。
