1.引言
天津石化烯烃部污水处理装置原来采用的是西门子S5-115U，该套污水装置从1994年投入生产，至今该套系统已经连续运行十多年，按照西门子公司提供的产品元件更换周期，大部分元件（如：I/O卡，通讯卡等）均已经超过使用寿命，而且部分元件已出现明显老化现象，由于PLC故障引发的生产事故近年不断增加，有时会给环境带来一定的影响；另外原污水控制系统有部分余量，但是这些年来随着一些技改技措，增加了许多监视、控制点，原富余点已经基本利用上，再有新的改造或增加监视控制点已基本没有位置，这样为污水装置今后技改技措的发展带来一定的难度。还有由于该型号产品已经淘汰，备件产量较少，价钱比较高且采购周期长。
前段时间操作站与PLC通讯的通讯卡出现故障，不能通讯，加之工控机的硬盘也发生故障，工艺人员只能到现场手动操作控制现场的工况，故决定马上进行升级改造该套控制系统。经过综合考虑决定控制系统采用西门子S7-400,监控系统采用西门子WINCC监控软件，使操作安全、便捷。
2.控制系统硬件配置方案
由于PLC具有通用性强、使用方便、适应面广、可靠性高、抗干扰能力强、编程简单等特点。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。采用以S7-400为核心的控制系统使系统更加安全、可靠而且易操作、易管理、易维护，可以进行优化控制和先进控制。另外从价格因素考虑，改造用的的PLC控制系统可以利旧使用污水车间原来限制下来的一套控制系统，不用从新购置S7-400的硬件设备，大大节省了资金，而且日后维护、检修的费用都较低。
经过对该套装置的控制点数统计以及对复杂回路、联锁回路的分析决定，改造后系统由一个主机架（CPU机架）和扩展机架构成，
其中数字量输入模板为6ES7 421-1BL00-0AA0，DI32*24VDC，
数字量输出模板为6ES7 422-1BL00-0AA0，DO32*24VDC/0.5A，
模拟量输入模板为6ES7 431-1BL00-0AB0，AO8*13Bit；
模拟量输出模板为6ES7 432-1HF00-0AA0，AO8*13Bit；
PLC系统供电由一个20A的SIEMENS电源提供，以保证系统良好运行。

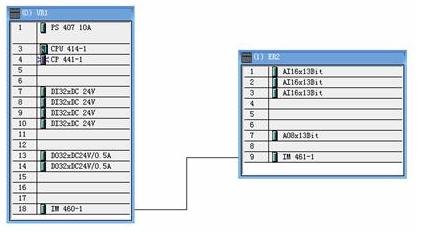

系统硬件组态结构如图一、图二、图三：

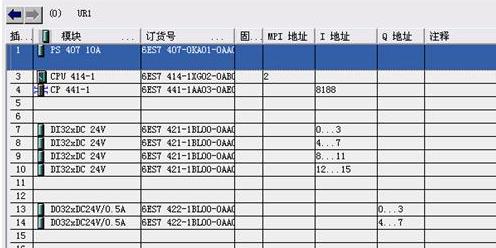

系统硬件组态结构如图一

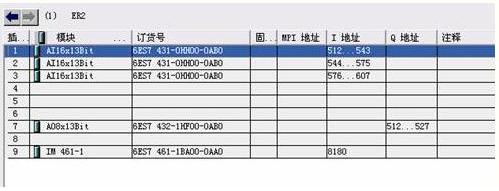

系统硬件组态结构如图二
系统硬件组态结构如图三
3.控制系统软件配置方案
本系统在软件上用STEP7 V5.3用于PLC的编程和硬件及网络的组态；控制室上位机采用DELL产品，系统软件采用WINDOWS2000，人机界面采用WINCC完成组态，中空可以完成开、停车及控制的所有操作，上位机CRT显示装置开停车状态、压力、温度、液位、等参数，显示报警状态、历史趋势图、调节阀开关状态，并具有报表打印功能。
4.控制系统网络结构及网络协议配置
本系统S7400主机架和其它机架ET200M以及触屏采用PROFIBUS-DP总线连接。PLC与上位机的通讯采用MPI网，通过主机架上的网卡连接，便于以后的网络扩展。CPU上的MPI（多点接口）用于和编程器以及其他的CPU通讯。

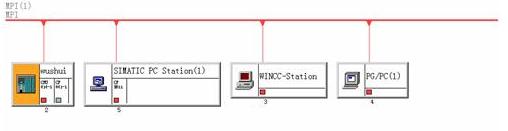

控制系统S7-400网络组态如图四所示：
图四 控制系统S7-400网络组态图
5.此次改造的难点
软件上需要将S5-115U程序转换为S7-400的程序，一开始尝试用软件的方式将S5-115U程序转换为S7-400的程序，但转换出来的程序S7-400不能识别，没有成功，软件编写只能重新自己编写，地址需要重新定义，另外工期特别紧，只给了半个月的工期，因此工作量比较繁重。
10、综合故障监控系统
因其是全场的污水处理装置是核心生产设备，它的安全运行至关重要，其运行参数如压力、温度、液位、分析参数等必须严格监控，否则会对环境造成影响，因此有必要设置综合故障监控系统。
需要指出是，上述控制系统不是孤立的，它们应该相互联系起来，才能实现整个系统的协调控制。为了使该系统安全可靠，主要选用AB、SIEMENS和HONEYWELL等国际著名公司的产品作为系统硬件，将所有的监控点和控制回路组态成画面，组成较DCS更灵活、经济，而且速度更快、更安全可靠的控制系统；具备参数监视、历史记录、各控制回路调节、报警联锁、联锁切除、工作点运行状态显示：故障分析提示、与上位机通讯、自诊断(包括线路诊断)以及各种打印功能等。PLC控制和手动控制双重控制系统，即在PLC断电或不能正常工作的情况下，用手动控制系统来操纵主要系统阀门，保证污水的安全运行。
6.系统构成特点
安全可靠，系统机柜内的220V交流电源和24V直流电源都接入UPS电源，外部电源故障断电后可维持40分钟不间断供电，不会对PLC系统供电产生影响。
组态方便，可在线修改。工程师站和操作员站即可进行离线编程组态和流程图修改，也可进行在线编程组态，并采用软连接的方式对组态控制方案进行动态显示和模拟操作。所有组件可在线插拔，在线增减I/O卡件，在线修改控制组态并下装及在线修改流程图并下装。
易于维护性：组态专有功能块可对各个部件进行测试，诊断和维护，一旦卡件损坏，系统检测到以后立即以声光报警形式报警并启动打印机打印设备名称、故障类别及发生时间等。与此同时故障设备也有发光二极管亮灯提示，维护人员可及时处理。
7．结束语
该套控制系统经调试后机组于2008年7月一次开车成功运行至今，S7-400 PLC控制系统运行良好，人机界面直观，流程图美观大方，运行设备的启动条件和停机联锁一目了然，操作简单方便，控制系统合理、可靠获得了操作和管理人员的一致认可，控制系统的硬件配置和软件组态体现了很高的性价比。由上述可见当今高性能的PLC完全可以完成顺序控制、复杂回路控制和高级运算功能，而且方式灵活，安全可靠。有着广泛的应用前景。
