一、实验目的
1. 初步掌握uCGUI底层硬件驱动函数;
2. 掌握将uCGUI移植到ARM S3C44BOX上的方法和步骤。
二、实验内容
移植uCGUI到ARM处理器S3C44BOX上，并编写Hello World程序，在Micetek 44B0实验平台的LCD上显示“Hello World!”字符串，在LCD显示平面坐标(20，20)处，显示一个小于10000的整数，该整数不断循环加1，每次加1后立即更新显示，从而反应出显示输出的速度。
三、预备知识
1. uCGUI的体系结构:
uCGUI包含三个总的文件夹：Application,Config,GUI.其中：
Ⅰ Application是应用程序的文件夹，它中间包含主函数文件，其它资源文件。
Ⅱ Config是GUI的配置文件夹，它包含三个文件：
★ GUICONF.H是uCGUI的配置文件，负责配置GUI的对OS,window manager,DMA,触摸屏，Unicode码的支持。以及设置默认字体和各种控件的默认颜色等。
★ GUITouchConf.h负责配置触摸屏。
★ LCDConf.h负责配置LCD显示器，如分辨率，颜色位数，以及LCD控制器的其它设置。
Ⅲ GUI是uCGUI的实现部分，它是GUI最重要的组成部分，其中包含八—九个文件夹。
★ ConvertColor是彩色颜色转换文件夹，它里面包含24位色—各种颜色之间的转换的函数。
★ ConvertMono是灰度颜色转换文件夹，它里面包含24位色—单色，四级灰度，16级灰度和用户自定义颜色之间转换的函数。
★ Core是GUI的核心，GUI多数的处理函数都在这个文件夹里面。
★ Font是GUI的字体文件夹，我们可以通过对它里面文件的增减来增删字体。
★ LCDDriver是GUI的底层接口部分我们所移植的部分就应该在这个文件夹。
★ MemDev是GUI的DMA模式的一些处理函数文件。
★ Widget里面含有各种窗口控件，如对话框，按钮等控件。
★ WM是GUI的窗口消息处理函数文件夹。
★ Touch是触摸屏和鼠标的底层接口部分。2.UCGUI需要移植的部分
① uCGUI移植需要修改的文件有：修改Main.c,LCDConf.h,在LCDDrive文件夹添加LCD 44b0.h, LCD 44b0.c其中LCD 44b0.h是LCD 44b0.c的声明，LCD 44b0.c提供一系列LCD底层函数接口。
② 若要支持DMA模式还要添加一个LCDMemc.h, LCDMemc.c文件。LCDMemc.h使LCDMemc.c的声明，LCDMemc.c使DMA模式的底层接口函数。
③ 若要支持触摸屏和鼠标还需要在GUICONF.H中修改一下定义：
#define GUI_SUPPORT_TOUCH (1)
使GUI支持鼠标触摸屏，并配置GUITouchConf.h文件。在GUITouch下添加相应的接口驱动。
我们主要移植的使LCD的直接驱动模式,所以只需要修改<1>就行了。
我用的是JediView(for ARM)集成调试环境，其它环境类似,硬件为S3C44b0X,LCD为256色彩色液晶，分辨率为320×240。
四、实验设备及工具(包括软件调试工具)
硬件： Micetek 44B0 实验系统
JEDI仿真器
PC机 Pentumn100以上
软件： PC机操作系统win2000
JEDIView集成开发环境
五、程序说明
新建一个文件夹uCGUI，添加以上体系的所有文件夹及文件加到uCGUI文件夹，删除LCDDrive文件夹下的LCDWin.c，它是在VC下的仿真驱动程序，在LCDDrive文件夹添加LCD 44b0.h, LCD 44b0.c。暂时不移植触摸屏驱动，可保持Touch目录为空，以后扩展时再用。
在uCGUI目录下新建一个Inc文件夹，将option.h， 44b.h， 44blib.h， def.h，cache.h，lcdlib.h，44blcd.h添加进来。
将lcdlib.c添加到Application文件夹。
新建一个工程也叫uCGUI,添加以上体系的所有文件夹及其内部文件加到uCGU工程。
修改include配置：打开 Tools->Option->Directory->Include Files添加路径
……uCGUIguiConvertColor
……uCGUIguiConvertMono
……uCGUIguiCore
……uCGUIguiFont
……uCGUIguiLCDDriver
……uCGUIguiMemDev
……uCGUIguiWidget
……uCGUIguiWM
……uCGUIguiTouch
……:ucOSConfig
……guiApplication
其中……为你所建工程所在路径，以上这些路径在有的编译器可不加，自动找到，在JediView(for ARM)集成调试环境需要添加。
由于uCGUI 用到了数学库，在Gcc编译器下需要在link设置中添加-lm参数，使编译器可以找到数学库。
六、实验现象

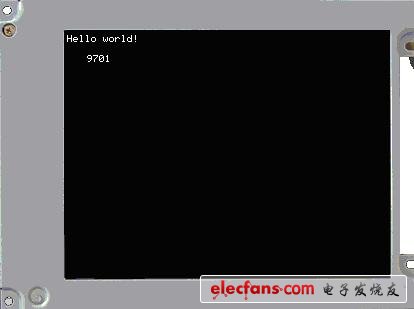

液晶显示屏显示的是实验结果，其中第2行的数值不断加1跳变。
