ST" title="ST">ST公司的SPEAr320" title="SPEAr320">SPEAr320是具有ARM926" title="ARM926">ARM926内核的嵌入MPU" title="MPU">MPU，适合用于工厂自动化和消费类电子产品。ARM926EJ-S处理器工作频率达333MHz，具有高性能的8路DMA，32kB ROM和8kB SRAM，LPDDR-333/DDR2-666外接存储器接口，SDIO/MMC卡接口以及串行闪存接口(SMI)，外设支持TFT/STN LCD控制器，有各种功能的触摸屏，支持1Msps的8路10位ADC和4xPWM定时器，主要在可编程逻辑控制器、工厂自动化和打印机中应用。
SPEAr320是嵌入式微处理器，是SPEAr系列的成员。并为工业自动化和消费产品的应用进行了优化。SPEAr320还具有MMU，可以虚拟内存管理，使系统与Linux操作系统兼容。它还提供调试操作的16kB数据缓存指令。提供缓存器，JTAG和ETM（嵌入式跟踪宏单元），全套的外设可使系统应用在许多领域，特别是工厂自动化，打印机和消费电子领域。
图1 SPEAr320功能方框图
图2 SPEAr320系统典型架构图
SPEAr320主要特性:
• ARM926EJ- S 333 MHz核
• 高性能的8通道DMA
• 动态节能
• 102共享I/ O可配置外设功能。
• 内存：
- 32 kB ROM和8 kB内部SRAM
- LPDDR-333/DDR2-666外部存储器接口
- SDIO/ MMC卡接口
-串行闪存接口（SMI）
-灵活的静态存储器控制器（FSMC的），最高16位数据总线宽度，支持NAND闪存
-外部存储器接口（EMI）, 最高16位数据总线宽度，支持NOR闪存和FPGA
• 安全性
-加密加速器
• 连接
- 2个USB2.0主机
- 1个USB2.0设备
- 2个快速以太网MII/ SMII端口
- 2个CAN接口
- 3×SSP同步串口（SPI，Microwire或TI协议）
- 2个I2C
- 1个快速IrDA接口
- 3个UART接口
-1个标准并行设备端口
• 外围设备支持
-TFT/ STN LCD控制器（分辨率可达1024×768，24 bpp）
-触摸屏支持各种功能
-集成实时时钟，看门狗和系统控制器
- 8通道10位ADC，1Msps
- 4个PWM定时器
- JPEG编解码器加速器
-具有可编程预分频器的，6×16位通用定时器，4个捕捉输入
-具有中断功能的，最高102 GPIO
SPEAr320应用
SPEAr320嵌入式微处理器是可配置的，适用于工业和消费类产品。
• 可编程逻辑控制器
• 工厂自动化
• 打印机
SPEAr320 CPU评估板
本文件适用于2.0版本的SPEAr320 CPU评估板。此板可用于评估SPEAr320微处理器; 该评估板套件包括：一个板，一个串行电缆接口，一个电源。
图3 SPEAr320 CPU评估板方框图

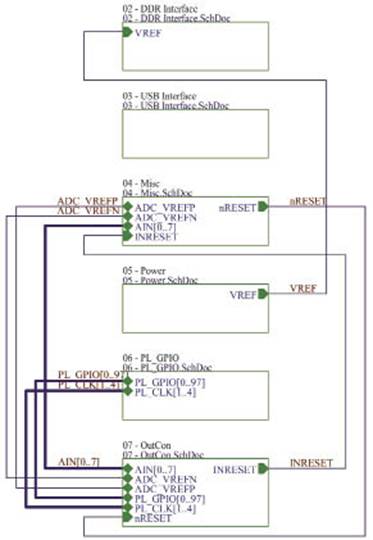

图4 SPEAr320 CPU评估板电报路互连图
评估板主要特性
• SPEAr320嵌入式微处理器
• 最高2 Gbit的DDR2 333MHz（标准128 Mbytes）
• 最高16 Mbytes的串行闪存（标准8 Mbytes）
• 两个USB2.0全主机端口通道
• 一个USB2.0主机设备端口
• 一个串行端口（最高115 baud）
• JTAG Debug ports
• JTAG调试端口
更多详情，敬请浏览：
http://solution.eccn.com/solution_2011013010565155.htm
