2.1线圈天线

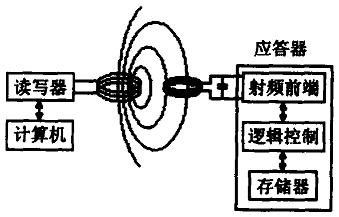

当RFID的线圈天线进入读写器产生的交变磁场中,RFID天线与读写器天线之间的相互作用就类似于变压器,两者的线圈相当于变压器的初级线圈和次级线圈.由RFID 的线圈天线形成的谐振回路如图2所示,它包括RFID 天线的线圈电感L 、寄生电容Cp和并联电容C2′,其谐振频率为:
,(式中C为Cp和C2′的并联等效电容) . RFID 应用系统就是通过这一频率载波实现双向数据通讯的。常用的ID1 型非接触式IC 卡的外观为一小型的塑料卡(85.72mm ×54.03 mm ×0.76 mm) ,天线线圈谐振工作频率通常为13.56 MHz. 目前已研发出面积最小为0.4mm ×0.4 mm 线圈天线的短距离RFID 应用系统.
图2应答器等效电路图
某些应用要求RFID天线线圈外形很小,且需一定的工作距离,如用于动物识别的RFID.线圈外形即面积小的话,RFID与读写器间的天线线圈互感量M就明显不能满足实际使用. 通常在RFID 的天线线圈内部插入具有高导磁率μ的铁氧体材料,以增大互感量,从而补偿线圈横截面减小的问题.
2.2微带贴片天线
微带贴片天线是由贴在带有金属地板的介质基片上的辐射贴片导体所构成的,如图3所示.根据天线辐射特性的需要,可以设计贴片导体为各种形状. 通常贴片天线的辐射导体与金属地板距离为几十分之一波长,假设辐射电场沿导体的横向与纵向两个方向没有变化,仅沿约为半波长(λg/ 2) 的导体长度方向变化. 则微带贴片天线的辐射基本上是由贴片导体开路边沿的边缘场引起的,辐射方向基本确定,因此,一般适用于通讯方向变化不大的RFID 应用系统中. 为了提高天线的性能并考虑其通讯方向性问题,人们还提出了各种不同的微带缝隙天线,如文献[5,6]设计了一种工作在24 GHz 的单缝隙天线和5.9 GHz 的双缝隙天线,其辐射波为线极化波;文献[7,8]开发了一种圆极化缝隙耦合贴片天线,它是可以采用左旋圆极化和右旋圆极化来对二进制数据中的‘1’和‘0’进行编码.
图3微带天线
2.3偶极子天线
在远距离耦合的RFID应用系统中,最常用的是偶极子天线(又称对称振子天线).偶极子天线及其演化形式如图4 所示,其中偶极子天线由两段同样粗细和等长的直导线排成一条直线构成,信号从中间的两个端点馈入,在偶极子的两臂上
将产生一定的电流分布,这种电流分布就在天线周围空间激发起电磁场.利用麦克斯韦方程就可以求出其辐射场方程:
式中Iz为沿振子臂分布的电流,α为相位常数,r是振子中点到观察点的距离,θ为振子轴到r 的夹角,l 为单个振子臂的长度. 同样,也可以得到天线的输入阻抗、输入回波损耗S11 、阻抗带宽和天线增益等等特性参数 .
图4偶极子天线
(a)偶极子天线;(b)折合振子天线;(c) 变形偶极子天线
当单个振子臂的长度l=λ/4时(半波振子) ,输入阻抗的电抗分量为零,天线输入阻抗可视为一个纯电阻. 在忽略天线粗细的横向影响下,简单的偶极子天线设计可以取振子的长度l 为λ/ 4 的整数倍,如工作频率为2. 45 GHz 的半波偶极子天线,其长度约为6 cm.当要求偶极子天线有较大的输入阻抗时,可采用图4b的折合振子.
3RFID射频天线的设计
从RFID技术原理和RFID天线类型介绍上看,RFID具体应用的关键在于RFID 天线的特点和性能.目前线圈型天线的实现技术很成熟,虽然都已广泛地应用在如身份识别、货物标签等RFID 应用系统中,但是对于那些要求频率高、信息量大、工作距离和方向不确定的RFID 应用场合,采用线圈型天线则难以设计实现相应的性能指标. 同样,如果采用微带贴片天线的话,由于实现工艺较复杂,成本较高,一时还无法被低成本的RFID 应用系统所选择. 偶极子天线具有辐射能力较强、制造简单和成本低等优点,且可以设计成适用于全方向通讯的RFID 应用系统,因此,下面我们来具体设计一个工作于2. 45 GHz (国际工业医疗研究自由频段) 的RFID 偶极子天线.

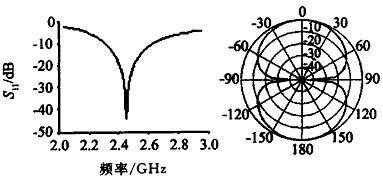

半波偶极子天线模型如图4a所示.天线采用铜材料(电导率:5.8e7s/ m ,磁导率:1) ,位于充满空气的立方体中心. 在立方体外表面设定辐射吸收边界. 输入信号由天线中心处馈入,也就是RFID 芯片的所在位置. 对于2. 45 GHz 的工作频率其半波长度约为61mm ,设偶极子天线臂宽w 为1 mm ,且无限薄,由于天线臂宽的影响,要求实际的半波偶极子天线长度为57mm. 在Ansoft HFSS 工具平台上, 采用有限元算法对该天线进行仿真,获得的输入回波损耗S11 分布图如图5a 所示,辐射场E 面(即最大辐射方向和电场矢量所在的平面) 方向图如图5b 所示. 天线输入阻抗约为72 Ω ,电压驻波比(VSWR) 小于2.0 时的阻抗带宽为14. 3 % ,天线增益为1.8.
图5偶极子天线
(a)回波损耗S11;(b) 辐射方向图

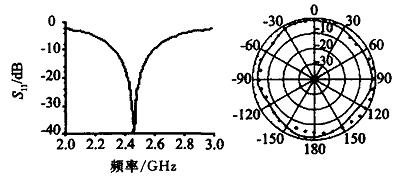

从图5b可以看到在天线轴方向上,天线几乎无辐射.如果此时读写器处于该方向上,应答器将不会做出任何反应.为了获得全方位辐射的天线以克服该缺点,可以对天线做适当的变形,如在将偶极子天线臂末端垂直方向上延长λ/ 4 成图4c 所示. 这样天线总长度修改为(57. 0 mm + 2 ×28. 5 mm) ,天线臂宽仍然为1 mm. 天线臂延长λ/ 4 后,整个天线谐振于1 个波长,而非原来的半个波长. 这就使得天线的输入阻抗大大地增加,仿真计算结果约为2 kΩ. 其输入回波损耗S11如图6a 所示. 图6b 为E 面(天线平面) 上的辐射场方向图,其中实线为仿真结果,黑点为实际样品测量数据,两者结果较为吻合说明了该设计是正确的. 从图6b 可以看到在原来弱辐射的方向上得到了很大的改善,其辐射已经近似为全方向的了. 电压驻波比( VSWR)小于2. 0 时的阻抗带宽为12.2 % ,增益为1.4 ,对于大部分RFID 应用系统,该偶极子天线可以满足要求.
图6变形偶极子天线
(a)回波损耗S11;(b) 辐射方向图
4结束语
总之,RFID的实际应用关键在于天线设计上,特别是对于具有非常大市场容量的商品标签来说,要求RFID能够实现全方向的无线数据通讯,且还要价格低廉、体积小.因此,我们所设计的上述这种全向型偶极子天线的结构简单、易于批量加工制造,是可以满足实际需要的. 通过对设计出来实际样品的进行参数测试,测试结果与我们的设计预期结果是一致.
