现场总线技术在供电监测系统中的应用
摘要:系统硬件部分采用PROFIBUS现场总线和Kinco-R1远程I/O系列模块。其中使用2块Kinco-B131 PC适配卡实现微机与PROFIBUS的连接;2块Kinco-R131-08IV A/D转换器共16点采集现场中的模拟量信号并转换为数字量通过总线传送到微机;8块Kinco-R121-08DX 8路DI数字量输入模块共64点、15路DI数字量输入模块37块共555点完成系统开关量的监控;Kinco-B141中继器2块延长总线距离;14块智能交流采样模块共196点,累计共用831点。
Abstract:
Key words :
系统硬件部分采用PROFIBUS 现场总线和Kinco-R1远程 I/O系列模块。其中使用2块Kinco-B131 PC适配卡实现微机与PROFIBUS的连接;2块Kinco-R131-08IV A/D转换器共16点采集现场中的模拟量信号并转换为 数字量通过总线传送到微机;8块Kinco-R121-08DX 8路DI数字量 输入模块共64点、15路DI数字量输入模块37块共555点完成系统 开关量的监控;Kinco-B141中继器2块延长总线距离;14块智能 交流采样模块共196点,累计共用831点。

  系统软件采用“组态王”软件进行组态,该软件运行于Microsoft Windows 95/98/NT中文平台的全中文界面,采用了多线路、COM组件等新技术,实现了实时多任务,软件运行稳定可靠。

  2. 系统结构

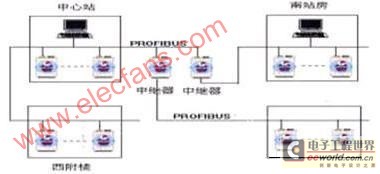

  (1)系统结构如下图所示:两个主站由两台工控机系统组成,分别安装在中心站和南站房,它们分别读取从站数据,在各自的CRT上显示。


  Kinco-R1系列I/O模块作为PROFIBUS现场总线上的从站,进行现场数据的采集和必要的控制。

  主站与从站共同构成多主多从的PROFIBUS系统。主站在预定的周期内与分散在中心站地下室、东附楼、西附楼、南站房的从站交换信息。任何一个主站均能读取从站的信息,所以是一个冗余结构。

  (2)系统硬件的基本配置

  A.两台主机,采用高档PC兼容的奔腾II微机,主频233MHZ,内存64M,硬盘*G,PC适配卡两块,双机热备方式运行。

  B.打印机:EPSONLQ1600K中英文打印机一台。

  C.监视器:分辨率1024*768的高分辨彩显SVGA卡驱动,对角尺寸21寸。

  D.采样模块:采用Orient-2010 A/D转换器两块,完成温度、湿度等模拟信号的采集。

  E.交流采样模块:采用 Kinco-R1系列电量变送器,采样三相电压、三相电流完成各变配电所的U、I、P、Q、功率因数、开关状态的巡回测量及有、无功电度的连续积累、事件记录、信号报警等任务。

  F.开关量模块:采用 Kinco-R1系列8路数字量输入模块、 Kinco-R1系列15路数字量输入模块,实现对现场所有开关量的采集。

  G.UPS不间断电源,提供可靠的电源保证,以防止突然断点造成监控系统的瘫痪和生产损失。

  3. 系统的基本功能

  (1)供电中心操作站功能

  供电中心操作站是整个低压供电系统的监测中心,它对中心站、南站房、东附楼、西附楼的各配电室的开关状况、温度、湿度、非法入侵报警以及实时曲线、历史曲线、系统报表等系统的详细情况进行监测。

  (2)现场仪表

  现场仪表提供标准的4-20毫安工业电流信号,通过 Kinco-R1远程I/O系列模块数字化转换后经PROFIBUS现场总线送给上位机进行监控。

  (3)现场总线技术

  PROFIBUS现场总线技术的运用是整个系统的一个显著的特点。PROFIBUS现场总线硬件组成简单、网络协议实用、抗干扰能力强,是国际上公认的性能最好的现场总线之一。

  4. 系统实现的功能

  (1)自动监测低压配电系统的开关状态及电压、电流、功率、功率因素、电能等实时电量数值;

  (2)故障报警、实时追踪显示、自动弹出故障所在画面;

  (3)电能计费;

  (4)变压器温度超温报警检测、监视;

  (5)东、西附楼配电室室内温度、湿度检测、显示;

  (6)东、西附楼无人值守、防火、防盗、防非法入侵;

  (7)中心站、南站房各设一个主站,构成冗余系统;

  (8)CRT画面逐级监视;

  (9)主站与从站通信采用PROFIBUS现场总线;

  (10)留有升级、扩展接口。
