影响PF" title="PF">PFC芯片(6562等系列)的PF值的原因：本人在调试是总是出状况，不知为何?
L6562工作于峰值电流模式，其工作原理为：将输出电压反馈结果与检测到的输入电压相乘，以此确定电感电流峰值。由此得到的输入电流是以100Hz正弦为包络的高频的、三角形电流，经滤波后输入电流为与输入电压同相位的正弦波形电流，理论上此时PF值=1。

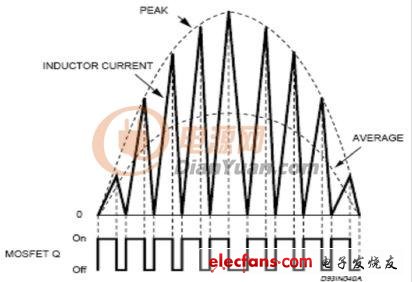

Boost" title="Boost">Boost中电感电流波形如fig.6所示

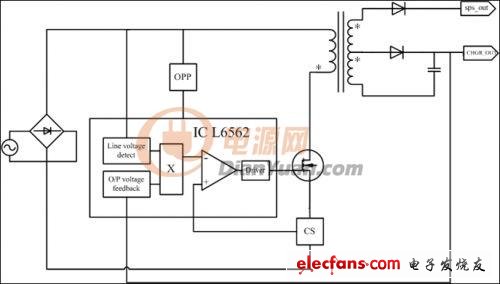

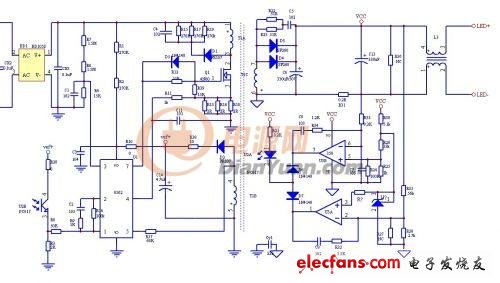

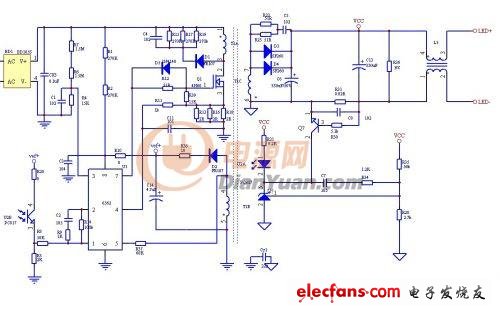

flyback topology实现单级PFC
为降低成本将L6562应用于flyback topology实现单级PFC" title="PFC">PFC，原理框图如上图所示，其工作原理与boost 类似，将副边输出电压反馈结果与检测到的原边输入电压相乘，以此确定原边电流峰值。由此得到的原边输入电流是以100Hz正弦为包络的高频的、三角形电流，经滤波后输入电流为与输入电压同相位的正弦波形电流。原、副边电流如fig.8所示。由图可知以下两点：
a. 变压器工作模式为DCM;
b. 原边电流是断续的，即一个开关周期内只有在Ton时间内有电流，因此flyback拓扑中理论上就不能实现PF=1
针对于L6562的特点，设计时应注意以下几点：
•ZCD(zero current detector)，其功能为检测原边电感电流，当原边电感电流降低到最小时，开通原边的MOS。该功能可让模组工作于TM(Transition Mode)，优点是：降低了MOS的开通损耗;省掉了输出diode的snubber吸收回路。缺点是：原副边的工作电流增大，元件的通态、关断损耗都增大;且由于工作频率时刻在变化，变压器设计时的裕量增大，变压器磁芯利用率降低。
•由于输入电压波谷附近输入能量几乎为零，因此输出电压纹波会较原来使用3845的大，相应的输出电容容值应适当增大;
•PF值与输出动态相应两者互为矛盾，为实现较高的PF值，理论上要求控制回路带宽较小，动态相应差一点，因此这两项需要折中处理;
•由于6562动态相应差，输出电压容易过冲，设计时可利用IC内部OVP功能减小输出电压过冲;
•PF值与输出动态相应两者互为矛盾，为实现较高的PF值，理论上要求控制回路带宽较小，动态相应差一点，因此这两项需要折中处理;
