对于较低功率的应用而言，临界导电模式(CrM)(也称作边界、边界线甚至是瞬态导电模式)通常是首选的控制技术。这种控制技术简单，市场上有采用这种技术的不同的商用控制器，容易设计。然而，高输入电压时，如果输入和输出电压之间的差距小，PFC段会变得不稳定。本文将说明解决这种问题的方法。PFC段一个更加常见的问题是通常发生在启动时的大电流过冲，而不论采用的是何种控制技术。

临界导电模式工作

临界导电模式(CrM)工作是低功率应用中最常见的解决方案。这种控制方法可以采用可变频率控制原理来描述特征，即电感电流先上升至所需线路电流的2倍，然后下降至零，接着再上升至正电流，期间没有死区时间(dead-time)，如图1所示。这种控制方法需要电路精确地检测电感的磁芯复位。

图1 临界导电模式工作

零电流检测

确定退磁完成的常见解决方案在于感测电感电压，更具体地说，就是检测电感电压何时降至零。监测线圈电压并非经济的解决方案。相反，这升压电感与小型绕组相关，这绕组(称作“零电压检测器”或ZCD绕组)提供了电感电压的一个缩小版本，能够用于控制器上，如图2所示。ZCD绕组采用耦合形式，因而它在MOSFET导电时间(反激配置)期间呈现出负电压，如图3中所示。这绕组提供：

VAUX=-NVIN，当MOSFET导通时；

VAUX=N(VOUT-VIN)，当MOSFET开路时。

其中，N是辅助绕组与主绕组之间的匝数比。

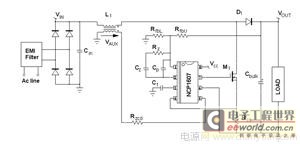

图2 NCP1607驱动的应用段典型应用示意图

当ZCD电压(VAUX)开始下降时线圈电流会达到零。许多CrM控制器内部比较VAUX与接近0V的ZCD参考电压，检测出下降沿，并准时启动下一个驱动信号。为了实现强固的工作，应用了磁滞机制，并实际上产生较高的(upper)阈值(VAUX上升时有效)及较低的(lower)阈值(VAUX下降时有效)。出于不同原因(如安森美开云棋牌官网在线客服NCP1607 PFC控制器中的ZCD引脚的多功能性)，在大多数商用器件中这些阈值都相对较高(在1V及2V之间)。

例如，NCP1607数据表中可以发现下述的ZCD阈值规范(引脚5是监测ZCD信号的电路)。

Vpin5上升：最低值为2.1V，典型值为2.3V，最大值为2.5V；

Vpin5下降：最低值为1.5V，典型值为1.6V，最大值为1.8V。

要恰当地检测零电流，VAUX信号必须高于较高的阈值。

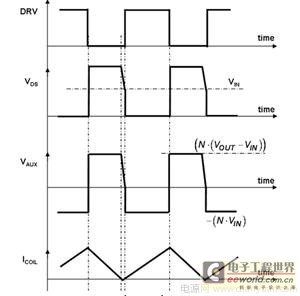

图3 波形

极高输入线路时的不精确零电流检测

图4及图5显示出在高线路时会面对的一个问题。VAUX电压在退磁相位期间较小，而这时Vin较高，因为VAUX与输出输入电压差成正比VAUX=N(VOUT-VIN)。此外，如图4所示，输入电压在开关频率呈现出交流含量。因此，VAUX波形并不平坦，相反，它还包含纹波。在低线路时，这纹波可以忽略不计。在高线路时，VAUX幅度在退磁相位期间较小。因此，这些振荡可能大到足以导致过早检测电感磁芯复位。事实上，如图4和图5所示的那样，零电流检测的精度降低了。

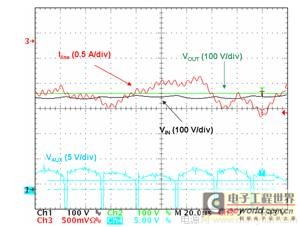

图4 不精确零电流检测导致的不稳定性

图5 连续导电模式工作

图4显示出现不稳定性问题时高输入线路(正弦波顶端，此处Vin约为380V)下的VAUX电压。我们可以看到MOSFET关闭时，VAUX电压轻微跃升至高于ZCD阈值。由于其大纹波的缘故，在退磁相位期间，VAUX电压首先增加，然后下降。由于在某些开关周期的末段VAUX接近ZCD阈值，这VAUX电压下降导致零电压比较器在电感磁芯完全复位前就翻转(trip)。图5证实了这一论断。有时，升压二极管仍在导电时，PFC段开始新的周期。这个现象主要导致线路电流失真(见红色迹线)、功率因数退化，并可能有一些频率处在人耳可听到的噪声。

改善高线路工作的简单调整方法

如图6所示，在VCC与引脚5(ZCD引脚)之间布设一颗电阻，能够减轻或抑制这个现象。这样一来，ZCD引脚上就产生了偏置。

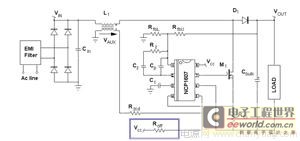

图6 ZCD引脚上的调整

在测试的应用中，VCC为15V，且Rzcd=68kΩ。在VCC与引脚5之间增加一颗电阻Roff=680kΩ，就改变了施加在引脚5(ZCD引脚)上的电压。退磁相位期间ZCD引脚上施加的实际VAUX电压就变为：

(1)

然后，施加在引脚5上的电压就偏置。事实上，这就像是VAUX电压与减小了1.36V的ZCD阈值比较。这样一来，新的实际ZCD阈值就是：

Vpin5上升：最低值为0.74V，典型值为0.94V,最大值为1.14V；

Vpin5下降：最低值为0.14V，典型值为0.24V,最大值为0.44V。

这些降低的ZCD阈值增加了ZCD的精度，并能抑制CCM工作，在相同条件下获得的波特图（见图7）就证实了这一点。

图7 调整改善器件工作

必须注意，Vpin5下降(我们的案例中是1.5V)时，偏置必须保持在低于ZCD最低阈值。这是为了确保新的实际ZCD阈值(Vpin5下降时) 保持高于0V。否则，系统可能难于检测磁芯复位并因此启动新的开关序列。出于这个目的，应当考虑到VCC的变化。

启动时的大过冲

PFC段从输入线路正弦波电压源吸收正弦电流，因此，它们为负载提供仅匹配平均需求的方波正弦功率。输出电容(大电容)“吸收”实际提供的功率与负载消耗的功率之差值。

● 馈送给负载的功率低于需求时，输出电容放电，补偿功率差额。

● 提供的功率超过负载功耗时，输出电容充电，存储多余的能量。

因此，输出电压呈现出输入线路频率2倍的低频交流含量。不利的是，PFC电流整形(current-shaping)方法均基于控制信号无纹波的假设。否则，就不能够优化功率因数，因为输入线路电流重新复制了控制信号失真。这就是众所周知的PFC电路动态性能差的原因。它们的稳压环路带宽设得极低，从而抑制100Hz或120Hz纹波，否则输出电压就会注入这纹波。

由于系统极慢，PFC段遭受陡峭的负载或输入电压变化时，会在大电容上呈现出大的过冲

图8 输出电压纹波

图9展示能在启动相位期间观察到的那类过冲。这波特图是使用由NCP1607驱动、负载是下行转换器的PFC段获得的。

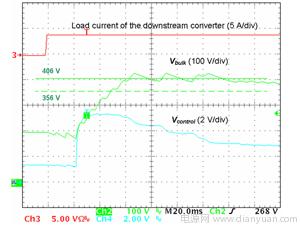

图9 启动相位期间的过冲

承受启动过冲

应用软启动是减小过冲的一种自然选择。然而，设计人员所选择的控制器并不必须具有这个功能特性。此外，从定义来看，这种功能减缓了启动速度，而这并非总是可以接受。

另外一种简单的选择涉及在反馈感测电阻分压器处增加一个电容，如图10所示。在这个图中，我们假定感测网络中上部的电阻分割为两个电阻，而电容Cfb并联连接在其中一个电阻的两端。

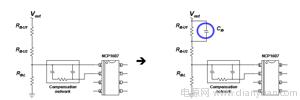

图10 小幅调整反馈网络

如果控制电路中嵌入了传统的误差放大器，让我们分析电容Cfb的影响。在稳态，Cfb改变了传递函数。通过检测，我们立即注意到它增加了：

处于下述频率的一个零点：

(2)

处于下述频率的一个极点：

(3)

控制器集成了传导误差放大器(OTA)时，情况就有点不同。这是因为反馈引脚(误差放大器的反相输入)不再是虚接地(virtual ground)。因此，电阻分压器中下部位置的电阻(RfbL)影响了极点频率的表达式。实际上，采用OTA时：

(4)

然而，PFC输出电压的稳压电平通常处于390V范围，而控制器参考电压处在少数几伏的范围。因此，与(RfbU1+RfbU2)相比，RfbL极小；如果RfbU1与RfbU2处在相同范围，或如果RfbU1小于RfbU2，我们就可以考虑：RfbL=RfbU2。事实上，设计人员基于这些考虑因素，能够得出近似Cfb产生的极点频率，即：

(5)

最后，两种配置中都获得相同的极点。

这些条件(RfbU1≈RfbU2)或(RfbU1≤RfbU2)并非限制性条件。相反，满足这些条件是明智之举，因为RfbU1两端的电压及相应的Cfb两端的电压取决于RfbU1值与(RfbU1+RfbU2+RfbL)总电阻值的相对比较关系。这就是为什么它们是现实可行的原因。

如果RfbU1与RfbU2这两个电阻拥有类似阻值，

(6)

如果RfbL=RfbU2：

(7)

最后，如果与RfbU2相比RfbU1极小，我们就获得在控制至输出传递函数中抵消(cancel)的极点和零点。这样，增加Cfb就对环路和交越频率没有影响。如果RfbU1与RfbU2处在相同范围，低频增益就略微增加，交越频率就以跟fp与fz的相同比率增加。事实上，特别是在RfbL=RfbU2时，这个增加的电容并不会大幅改变PFC段的动态性能。

然而，在启动相位期间，这个电容发挥重要作用。当输出电压上升时，Cfb电容也充电。Cfb充电电流增加到反馈电流中，所以稳压电平临时降低。这增加的电流与Cfb电容值成正比，并取决于输出电压的陡峭度，因此，在输出电压快速充电时，这个影响更引人注目。

实际验证

在应用中已经测试了调整方法，反馈网络如下所示：

RfbU1≈RfbU2=470kΩ

RfbL=6.2kΩ

电阻RfbU1两端放置了一个100nF电容。它必须是一种高压电容，因为若我们假定输出电压最大值为450V，它两端的电压可能达到223V。作为一项经验法则(rule of the thumb)，我们选择了100nF电容值，这样，在观测到过冲时，时间常数（RfbU1Cfb）就处在启动时间的范围之内。

图11比较没有时的启动序列(左图)与有Cfb时的启动相位(右图)。这些波特图清楚显示电容的影响。Cfb充电电流人为地增加了输出电压(即图中的Vbulk)充电期间的反馈电流，导致预期的控制信号(Vcontrol)放电。因此就没有观测到输出电压过冲。我们可进一步指明，启动时间未受明显影响。

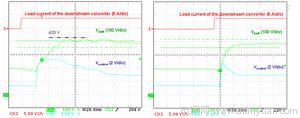

图11 有Cfb(左图)及没有Cfb(右图)时的启动特性

图12显示了没有Cfb时(左图)及有Cfb时(右图)PFC段对突兀的负载改变(120W阶跃)的响应。我们的案例中(RfbU1=RfbU2)，Cfb产生并不会相互抵消的额外极点及额外零点，且轻微改变环路特性。然而，最重要的是，采用Cfb还是改善了响应，因为较大的输出偏差(Output deviation)使这些负载阶跃类似于启动瞬态。因此，Cfb在这里同样帮助控制电路出现预料中的所期望的电平恢复。

图12 没有Cfb时(左图)及有Cfb时(右图)PFC段对负载阶跃变化的响应

结论

本文讨论了如何解决PFC段经常会面对的两个问题。首先，在CrM应用中，零电流检测在高输入线路时精度不高，而当输入线路电压非常接近输出电压时，可能会出现某些不需要的连续导电模式周期，导致一些功率因数退化，及可能出现一些人耳可听到的噪声。能够使用一颗简单的电阻来改善这功能。其次，在启动序列期间，PFC段也可能呈现出过大的过冲。可以在反馈感测网络中放置一颗电容来限制或抑制这过应力。即便是在电源设计的极晚阶段，这两种调整方法都易于实施。
