1 引言
在三网融合的大潮下，各地广播电视网" title="广播电视网">广播电视网络公司面临前所未有的压力和挑战。要发展高清晰度电视、数字音频节目、高速数据接入，要为政府、科教、医疗提供高速信息通道，现有的网络就需要进行全面改造和升级；而面对的竞争对手——各地的电信运营商——他们的网络要完善得多，体制要合理得多，人员的技术水平要高得多，市场营销要灵活得多。面对这些挑战，各地广播电视网络部门已经开始积极应对，努力完善现有网络，以推广数字电视为切入点进行广泛的市场营销，有计划、分阶段地建设符合NGB的双向高速网。
2 背景分析
近几年，广电依托庞大的有线电视用户数量和有线电视网络规模，逐步对网络改造升级，通过利用CMTS，光收发器+LAN和EPON+EOC等技术产品对接入网进行双向改造，向用户提供高速互联网业务和互动电视业务，取得了一定的效果；但是，这些改造只是局部的，也是肤浅的，需要扩大范围增加更多的用户，需要更深入地提升网络质量以提供更好的业务和服务。作为新的网络运营商，要取得成功，关键在于发展用户，提供多种网络业务。用户是基础，业务是关键，二者相互制约，又相互促进。提供多种业务有助于吸引和发展用户，发展用户能获得运营收入，有助于运营商增强营运信心，完善网络并向用户提供更多更好的业务。目前，部分广播电视网络公司通过有线网络的双向改造，利用有线网络的用户资源，和当地非强势电信运营公司合作发展互联网用户，取得了一定的进展，下一步将继续完善网络以吸引更多的用户，同时发展企业大客户专线业务。只有改善网络以提供更多的业务来发展新用户，才能将有线电视网建设成满足要求的稳定的多业务的平台。PTN" title="PTN">PTN（基于T-MPLS/MPLS-TP技术）产品将依靠其自身的特点在这个网络平台的构架中发挥重要作用。
3 广播电视网需要引入PTN
（1）有线电视网络的发展适合引入PTN产品组建接入汇聚网
以前我国的有线电视网络在省内和省外均采用SDH传输体制，虽然有部分用IP over DWDM进行了改造，但是大部分还是SDH传输网，这张SDH网起着公共物理传输平台的作用。在此平台上，一部分带宽用来传输广播电视节目，另一部分用来直接传输用户数据或从ATM，IP交换机汇聚来的数据流等。而PTN网络提供了一个性能最好，兼容以太，ATM，SDH，PDH，PPP/HDLC，帧中继各种技术的统一的传送平台，消除了网络建设类型的多样性，代之以接口类型的多样性。原有的网络设备（如ATM交换机，以太交换机，PDH光端机）可以通过PTN网络互联在一起，也可以被PTN的ATM接口，以太接口，SDH/PDH接口直接替换，能很好地和现有的有线电视网对接，在引入PTN产品时能充分利用现有网络中的SDH传输系统，不会造成资源的浪费；同时，PTN分组传送网是一种新技术产品，主要是千兆/万兆以太接口，在接入汇聚层能满足有线电视网现在及未来10年的发展。
随着互联网用户数和互动电视用户数的发展，当总前端的接入带宽或者接入用户数受到限制需要发展分前端建立边缘节点来解决时，在总前端和各分前端之间用PTN产品组建环网传输网是非常合适的。可以在PTN网中根据业务类型配置两种隧道：一种隧道跑互动电视业务，配置上给予足够的带宽；另一种隧道跑互联网业务，配置上可以配一定的保障带宽，而且可以将富余的带宽给互联网业务配置超出带宽。如在有3个边缘节点和1个中心节点，每个节点覆盖1万个互动电视用户的网络中，根据2/8原则，边缘节点到中心节点的互动电视业务流为1.33G；如果是10G的PTN网，中心节点到每个边缘节点带宽为3.33G，分配1.33G给互动电视业务，将还有2G的带宽分配给互联网业务和发展其他的大客户业务，网络带宽上完全有保障。因此，组建PTN网可以向用户提供有带宽保障的互联网和互动电视业务，同时可以还为广播电视网络公司发展企业大客户做好技术和网络准备。
（2）PTN网的特点适合组建有线电视网络
● 兼容性高，能提供各种接口。PTN网络是兼容以太，ATM，SDH，PDH，PPP/HDLC，帧中继各种技术的统一的传送平台，消除了网络建设类型的多样性，代之以接口类型的多样性，原有的网络设备，如ATM交换机，以太交换机，SDH可以通过PTN网络互联在一起，也可以被PTN的ATM接口，以太接口，SDH接口直接替换，可以最大程度地利用现有网络，保护网络资产。
● 端到端的带宽保障和QoS技术，在保证各优先级业务的CIR的前提下，对空闲带宽按照优先级和EIR进行合理的分配，既能满足高优先级业务的性能要求，又能尽可能地充分共享未用带宽。
● 业务的安全性高。PTN虚拟专线能够提供与传统的SDH电路或ATM PVC专线相同的安全等级。这是因为，PTN虚拟专线建立于有连接的网络，不是采用广播桥接技术，而是采用与SDH和ATM PVC类似的方式建立连接，只要没有配置相应的MPLS-TP虚链路或TDM电路，信息就永远不会联通及扩散。
● 网络可靠性高。PTN设备的关键部件采用1＋1备份，环网故障时采用低于50ms的保护倒换，保证系统的稳定运行。
● 强大的故障管理和告警信息方便操作和维护，图形化的网管界面方便配置和调整数据。
● 同步特性可以提供高精度的频率和时间输出，满足无线网络严格的时钟要求，对VoIP，实时视频等业务有优异的性能保证。
PTN网的这些特点适合广播电视网络公司搭建一个具有技术优势的传输网，不同于传统“尽力而为”的IP网络，PTN组网能提供高端到端的带宽业务保障，使用PTN可以让有线电视网在基础网络上面毫不逊色于任何竞争对手。
（3）现网的应用可以在广播电视网中推广
某地为解决各级分公司办公联网和视频会议的需要专门架构了一个PTN传输网络，每个分公司通过PTN联网汇聚到总公司，由总公司通过统一出口连接Internet互联网。总公司的会议视频通过PTN传输到分公司会议室。办公用的计算机网和视频会议网络完全隔离，互不干扰。各分公司连接到总公司的办公用计算机网保证有10Mbit/s带宽，视频会议带宽保证为4Mbit/s，可以实现实时、无马赛克现象。现场连网示意图如图1所示。

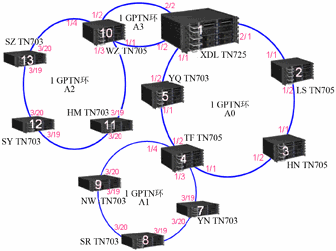

图1 承载公司办公和视频会议业务的PTN网
该网络组网及应用简单，以1G的以太接口组成多个相切环，为分公司组建了两个VPN网络，其实就是两个透明传输的通道——分公司的互联网业务通过总公司的统一出口解决，不需要这个网络处理。这个应用非常适合广播电视网络公司，因为它没有涉及互联互通的问题。从这个案例发展企业大客户业务是改善有线电视网的切入点，广播电视网络公司可以从发展当地政府、公安、电力等企事业单位的视频会议开始逐步建设PTN网，同时完善基础网络。
（4）有线电视网通过PTN组网后的情况
我们可以预见不久的将来，广播电视网络公司通过逐步建设PTN网完善基础网络后，各种用户业务通过接入网络在PTN网中以隧道的方式透传，互联网业务可以继续汇聚到核心骨干网接入Internet。数字电视或者IPTV业务则直接由汇聚层的边缘节点分发到用户，企业大客户的VPN专线业务直接由PTN网送到企业网的另一端，其他的增值业务如游戏、股票、网络电话等则由核心骨干网送到汇聚接入网后进到用户那里。整个网络层次清楚，业务流程简单，拓扑示意图如图2所示。

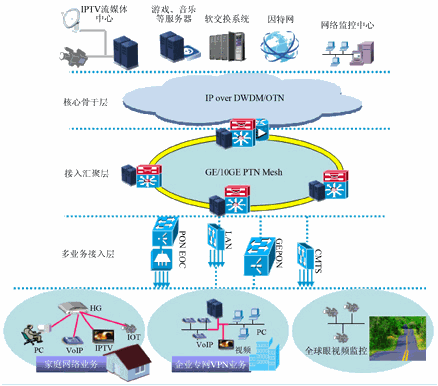

图2 PTN参与组建的NGB网络示意图
4 结束语
PTN具有大容量分组交换/标签交换技术，QoS技术，具备强大的OAM管理能力以及低于50ms的保护倒换特性，可以为运营商建设一个稳定的端到端带宽保障的基础网络；PTN网络是一个简单灵活的多业务承载平台，能在一个网络中承载高清电视、数字音频节目、高速数据接入和话音业务，将会是下一代广播电视网的重要组成部分。
