关键字:CAN总线电动汽车电子控制单元监控平台
电动汽车中的电控单元多、内部空间小、环境干扰大,对控制系统、通信系统提出了更高的要求。CAN 以其良好的运行特性,极高的可靠性和独特的设计,特别适合电动汽车各电子控制单元之间的通信。为了更好地在实验室进行研究,建立了一个功能比较完善的试验测试平台,能够对CAN 总线系统及其网络协议进行研究。首先,基于
2 电机控制器节点的设计
针对电动汽车电机控制器的特点,选用TI 公司的TMS320LF2407 芯片作为电机控制器的处理器。采用模块化的设计思想,编写了电机控制器节点的通信程序,可方便移植到基于DSP 的电机控制器或其他控制单元中。在电动汽车的CAN 总线系统中,电机控制器的实时性要求高,属于高速节点,波特率设为1 兆波特。电机控制器节点主要是接收总线上传来的电机工作模式、SOC、车速、加速踏板位置和制动踏板位置等控制信息,同时发送电机的工作温度、电机故障、工作状态等实时信息。本文中利用DSP2407的邮箱2 作为接收邮箱,邮箱5 作为发送邮箱,20 毫秒定时发送一次。
3 电动汽车监控系统设计
在实验室
3.1 监控系统概述

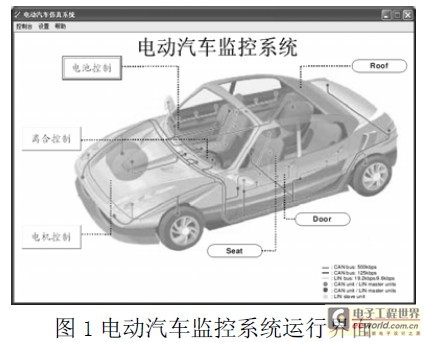

监控系统通过控制台(带USB-CAN 模块的PC 机)对电机控制器、
3.2 监控系统通信协议

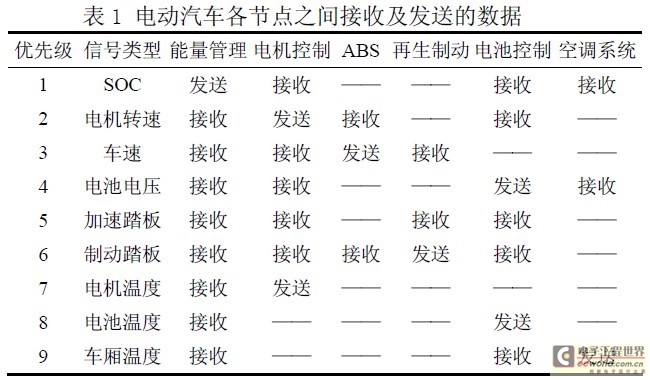

在CAN 协议中只定义了数据链路层和物理层两层协议,缺乏对信息处理的规范,而一个完整的网络系统中离不开人机交互的应用进程,所以必须由用户定义应用层协议。根据电动汽车运行的特点,设计了监控系统的通信协议。大体上将电动汽车上各电子控制单元(ECU)分为高速和低速节点两大类。其中高速节点包括电机控制器、发动机控制器、电池控制器、ABS/ASR控制单元和能量管理单元等,在它们的ID 码设置较高的优先级。低速节点包括空调系统、仪表显示系统、车灯系统等。表1 给出了电动汽车各节点之间接收及发送的信号类型。根据电动汽车各节点之间接收及发送的数据,对各节点之间需要交换的信息的类型,所包含的参数以及表示方法有具体的说明。例如在电机控制器节点发送的8 个字节分别定义为:电机转速(双字节)、电机转矩(双字节)、工作温度(单字节)、错误等级及代码(单字节)、工作模式(单字节)还有一个字节作为备用。表1 电动汽车各节点之间接收及发送的数据明。例如在电机控制器节点发送的8 个字节分别定义为:电机转速(双字节)、电机转矩(双字节)、工作温度(单字节)、错误等级及代码(单字节)、工作模式(单字节)还有一个字节作为备用。
3.3 监控系统程序设计

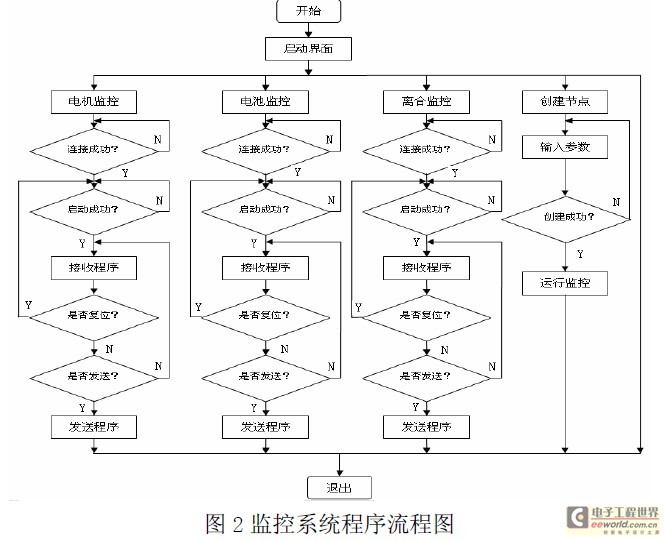

监控系统是要完成对各节点的监控,按照设计需求,可将整个设计分为五个设计窗体,包括主窗体、电机控制器监控窗体、
4 监控系统的测试

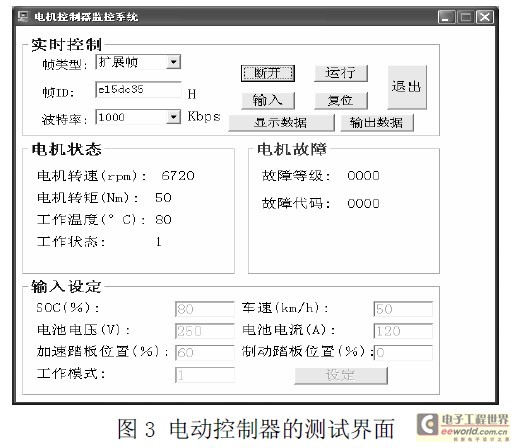

完成了PC 机的监控系统程序设计后,为了验证程序是否正常工作,同时为了验证设计的下位机
5 结论
为适合电动汽车监控的需求,组建了基于CAN总线的电动汽车仿真测试平台,配备专业测试仪器后可组建CAN-BUS 实验室。该系统具有良好的扩展性,可方便增加需要监控的汽车电子控制单元(ECU)。此外,通过VB 与ACCESS 技术的良好衔接,具有数据实时保存,为后期的数据处理提供条件。为了保证各个消息能及时被相关节点采集并处理,需要对消息的调度策略进行深入研究,进一步优化网络管理,特别是网络故障诊断以及处理机制。
