直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC电路的一种类型。　　在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。　　

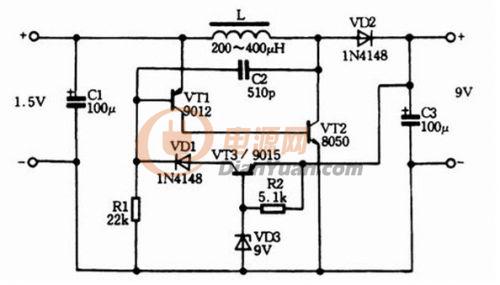

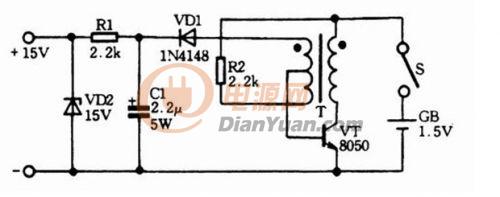

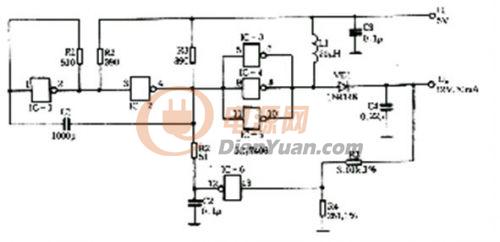

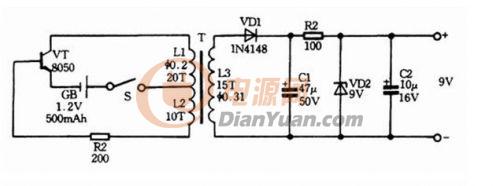

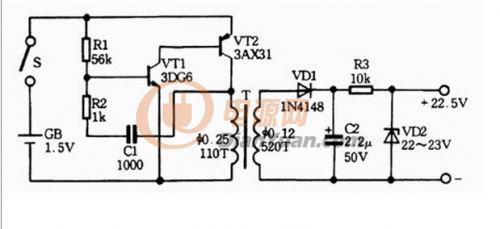

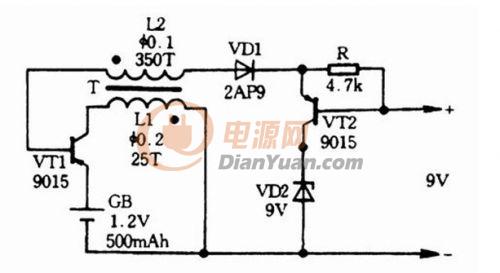

一、几种简单的直流升压电路　　以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。这些电路比较适合用在万用电表中，替代高压叠层电池。　　

直流升压就是将电池提供的较低的直流电压，提升到需要的电压值，其基本的工作过程都是：高频振荡产生低压脉冲——脉冲变压器升压到预定电压值——脉冲整流获得高压直流电，因此直流升压电路属于DC/DC电路的一种类型。　　在使用电池供电的便携设备中，都是通过直流升压电路获得电路中所需要的高电压，这些设备包括：手机、传呼机等无线通讯设备、照相机中的闪光灯、便携式视频显示装置、电蚊拍等电击设备等等。　　

一、几种简单的直流升压电路　　以下是几种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。这些电路比较适合用在万用电表中，替代高压叠层电池。　　

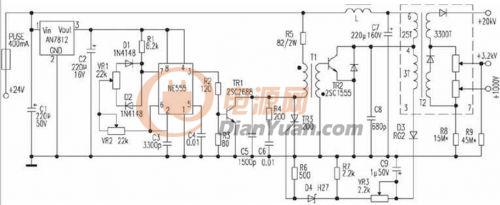

二、24V供电ＣＲＴ高压电源

　一些照相机ＣＲＴ使用１１．４ｃｍ（４．５英寸）纯平面ＣＲＴ作为显示部件，其高压部件的阳极电压为＋２０ｋＶ，聚焦极电压为＋３．２ｋＶ，加速极电压为＋１０００Ｖ，高压部件供电为直流２４Ｖ。以下电路是为替换维修这些显示器的高压部件而设计（电路选自网络文章，原作者不详）。该电路的设计也可为其他升压电路设计提供参考。　

基本原理：ＮＥ５５５构成脉冲发生器，调节电位器ＶＲ２可使之产生频率为２０ｋＨｚ左右的脉冲，电位器ＶＲ１调脉宽。ＴＲ１为推动级，脉冲变压器Ｔ１采用反极性激励，即ＴＲ１导通时ＴＲ２截止，ＴＲ１截止时ＴＲ２导通，Ｄ３、Ｃ９、ＶＲ３、Ｒ７及Ｄ４、Ｒ６、ＴＲ３组成高压保护电路。ＶＲ２用于调频率，调节ＶＲ２可调整高压大小。　　

ＶＲ２选用精密可调电阻。Ｔ２可选用彩电行输出变压器变通使用。笔者选用的是东洋ＳＥ－１４３８Ｇ系列３５ｃｍ（１４英寸）彩电的行输出变压器，采用此变压器阳极电压可达２０ｋＶ，再适当选取Ｒ８的阻值使加速极电压为＋１０００Ｖ、Ｒ９的阻值使聚焦极电压为＋３．２ｋＶ即可。整个部件采用铝盒封装，铝壳接地，这样可减少对电路干扰。
