现代燃油燃烧机多为自动控制式的燃烧机，一般采用工业程序控制器、火焰检测器以及温度传感器等组成自动控制系统。
本系统可以对燃烧机燃烧火焰状况进行适时调节，既可单调风门、也可以单独调整油门、还可以风油门联动，进行风、油比例调整。具有手动/自动控制功能，并能与计算机进行实时通信。适用于各种工业锅炉。适用燃料为：柴油、重油、渣油、及各种气体燃料，并可单烧油、单烧气、油气混烧。

一、燃油燃烧器工艺流程图

系统启动
↓
关闭风门、油门
↓
风机启动
↓
打开风门
↓
吹扫炉膛
↓
关闭风门
↓
开启油泵
↓
点火
↓ （点火不成功）
火焰检测→报警→故障显示→打开风门→ 后吹扫→　 停机
↓ （点火成功）
开启油门调节阀至设定值
↓
开启电磁阀
5秒后
开启风门
↓
正常燃烧
↓
按设定温度值自动控制燃烧过程

系统停止
↓
关闭电磁阀
↓
关闭油泵
↓
打开风门
↓
后吹扫
↓
停机
↓
燃油燃烧器的控制要求：
1、本控制器启动与停止均为一键式，有手动和自动两种控制方式，并能自由转换。
2、屏显内容包括：当前温度、风油门开度、目标值显示、故障自诊等。
3、在手动控制状态下能单独控制风机、油泵、油门大、油门小、风门大、风门小、电点火、电磁阀等设备。
4、温度控制" title="温度控制">温度控制能保证在目标值±3℃范围内，并具有超温报警保护措施（报警温度可由用户自由设定）。
5、本控制器备有计算机通讯接口，能与沥青搅拌机联机操作。
6、本控制器包含有温度、火焰等传感器及其检测系统。

二、控制器选型说明：
根据以上要求，从成本上和性能上以及用户持续工艺改进及必要的产权保护上，进行综合考虑，选用科威公司的混合型" title="混合型">混合型PLC" title="PLC">PLC（EASY-M0808R-A0404NB）作为燃油燃烧控制器 。
该混合型PLC将开关量" title="开关量">开关量的处理和模拟量的处理组合在同一个PLC里，很好的实现了逻辑控制和过程控制，对于既有开关量又有模拟量的控制场合，有不可替代的优势。所以在燃油燃烧器的控制过程中EASY-M0808R-A0404NB可以很好的满足其工艺要求。
混合型通用可编程控制器具有 PLC 所有功能，用户工艺可用梯形图" title="梯形图">梯形图语言编程，编程软件" title="编程软件">编程软件兼容三菱 FX2N 编程软件。其功能特点如下：
1、4路模拟信号输入，信号类型0-60毫伏，采用12位数值计数。
2、4路模拟信号输出，信号类型0-20毫安，采用12位数值计数。
3、8点开关量输入
4、8点开关量输出
5、具有梯形图编程接口，可连接计算机或人机界面。
6、支持CANBUS和RS485网络，可作CAN网络或RS485的主站或从站。
7、与远程模块Easy-FT配接，实现远程数据访问

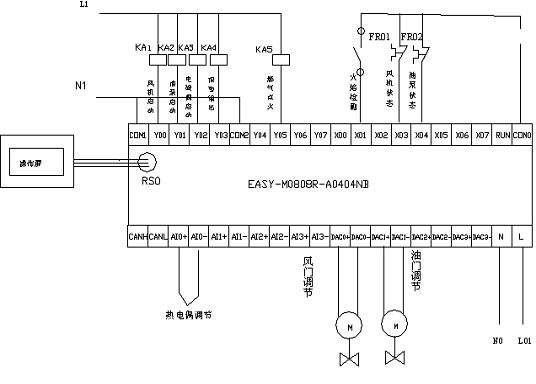

三、硬件接线图
输入输出口定义：
1、E分度热电偶接：AX0+，AX0-
2、风门调节阀接：AY0+，AY0-（4~20mA）——D20
3、油门调节阀接：AY1+，AY1-（4~20mA）——D21
4、风机控制接：Y0
5、油泵控制接：Y1
6、电磁阀控制接：Y2
7、点火控制接：Y3
8、报警输出接：Y4
9、火焰检测输入：X1（M61）
ON——亮，OFF——熄
面板变量：
M50：启动
M51：停止
M52：手动/自动
M53：风机控制
M54：油泵控制
M55：风门+
M56：风门-
M57：油门+
M58：油门-FR01 FR02
M59：电磁阀控制

M60：电点火

四、软件实现说明

1．自动部分：
结合工艺要求，主程序采用步进阶梯指令编程，作用是实现工艺流程，自动按要求完成燃烧全过程。

2．手动部分：
作用主要是用来进行设备调试及应急运行的。用通用梯形图指令编写。

3．相关子程序部分：
P124：温度变换子程序
P125：输出转换子程序
P126：AD值采样滤波子程序。
P123：温度控制自动调节子程序

4．人机界面程序及功能
手自动的调节
参数的设置
温度压力的显示
燃烧器工艺流程显示

五、总结
1、通用性强，开发成本低廉。
2、工艺保密性好，可以自己加密，自己编写程序，知识产权得到维护。
3、网络互连，也可以通过网络进行交流。
4、本程序梯形图可回电索取。
