视频同步分离电路大全
摘要: 最常用的当然是LM1881的电路,简单得很,两个RC器件设定场同步时间就OK了,效果也很好。不过LM1881还有一个特点,就是贵。刚用它时,8元,现在好象也还要4~5元,替代的好像价格也差不多,打劫啊!给别人设计
Abstract:
Key words :

最常用的当然是LM1881的电路" title="电路">电路,简单得很,两个RC器件设定场同步" title="同步">同步时间就OK了,效果也很好。



  不过LM1881还有一个特点,就是贵。刚用它时,8元,现在好象也还要4~5元,替代的好像价格也差不多,打劫啊!给别人设计的电路,绝对用它,自己的电路,可不大敢用。

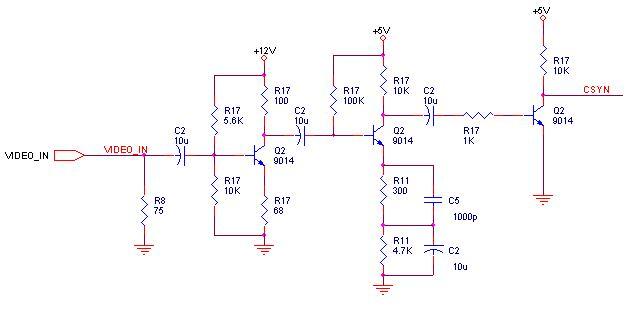

  用分离" title="分离">分离电路应该是可以设计的,最开始电视机不就是全晶体管的吗?自己设计的第一个用分离电路实现的,是N年的事了,器件还全是插脚的。记得当时找了十几本教科书、专著、电路图集,还专门上了两次图书馆,就是找不到可以用的电路,后来是在一本70年代末出版的书中找到一个电路,不过用的是负电源,自己按原理改成正电源用,就是这个样子:



  够麻烦的,两个电源,先反相,再按电容放电时间长短的原则,C2保持的电压使三极管Q2只在同步到来时导通,后面还要一级放大才出来TTL电平,不过工作得很好。这个电路当时是用OrCAD SDT3.34画的,文件现在都转换不过来了,只能重新画一次。

  再一次设计同步分离电路时已经进入了全面SMD的年代,再去找了一大堆书,这回还在期刊网上Down了不少论文,不过还是没有发现直接可以用的电路,又是一堆知识垃圾。后来想到老的东芝两片机电视,TA7680/TA7698的原理介绍中,有类似的电路,拿过来变换一下,换N管为P管,做出了新的同步分离电路:



  这个电路简单多了,工作得也不错。不过后来对它很不满意,一是电解电容C2、二极管D1体积太大,二是没有隔离,简单移到其他电路上用不放心。再一次设计这个电路时,在这个电路的基础上摸来摸去,改成一个比较简单的电路:



  原理都相同,用比较大的电容两端积累的直流电压,分离相对直流电平点变化较大的同步头。这个电路大胆用104电容代替电解电容,也工作得很好,体积大大减小了,不过后来发现负载变化较大时不够稳定,CSYN输出有杂波。这里最需要调整的是偏置电阻R25。最后应用中,要么后面加一级三极管放大,对信号整形,排除未到TTL电平的杂波;要么前面加一级射随,隔离负载变化的影响。
