CCD" title="CCD">CCD(ChargeCoupledDevices)电荷耦合器件是20世纪70年代初发展起来的新型开云棋牌官网在线客服集成光电器件。由于CCD器件具有诸多优点：灵敏度高、光谱响应宽、动态范围大、空间自扫描等，使得近30年来，CCD器件及其应用技术的研究取得了惊人的进展，特别是在图像传感和非接触测量领域的发展更为迅速。目前，CCD应用技术已成为集光学、电子学、精密机械及微计算机为一体的综合性技术，在现代光子学、光电检测技术和现代测量技术中成果累累。随着CCD技术的迅猛发展，针对CCD信号" title="信号">信号的采集" title="采集">采集及采集之后的信号如何与计算机进行信息通信就成为CCD应用的一个重要问题，而能够针对CCD每一个象素进行高速采集并实时的传输给计算机处理，将会大大的提高采集到的CCD信号的精度并解决实时处理的问题，这在CCD信号采集和处理领域都将有非常广阔的前景。
通用串行总线USB" title="USB">USB(UniversalSerialBus)是1995年由康柏、微软、IBM，DEC等公司为解决传统总线不足而推广的一种新型的通信标准。USB总线接口" title="接口">接口具有较高的数据传输率、使用灵活、易扩展等优点，非常适合CCD的数据采集。他有低速、全速和高速三种工作方式，即USBl．1版本中．的低速模式和全速模式，低速模式的传输速率为1．5Mb／s，支持一些不需要很大数据吞吐量和很高实时性的设备，如鼠标、键盘等；全速模式的传输速率可以达到12Mb／s。，可以外接速率更高的外设，适合用于线阵CCD的数据采集。在USB 2．0版本中，增加了一种高速模式，其数据传输率最高可以达到480Mb／s，完全可以满足高速CCD数据采集系统" title="系统">系统的需要。
2 接口硬件组成

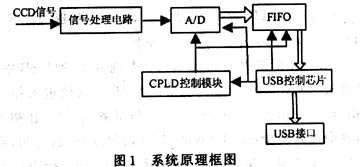

本系统选用高速的AD(模数)转换器，用于采集CCD信号，配以先进先出(FIFO)存储器作为数据高速缓冲器，用于存储AD转换后的数据，并采用具有微控制器的USB接口芯片，从而通过USB接口将采集到的数据输入计算机。系统原理框图如图1所示。
(1)Windows DDK(Device Driver Kits)，DDK基于汇编语言的编程方式和内核模式的调用，对没有深厚的操作系统原理和编程水平的人员来说，任务相当艰巨。 (2)NuMega公司的Driverstudio工具开发包，其中的DriverWorks实际上实现了对DDK类的封装，可以提供给用户驱动程序的开发框架，只需用户在相应的代码段中加入自己系统的控制代码即可，不必了解内核机制，大大加速了USB外设的开发速度。本系统就是使用DriverWorks来开发USB设备驱动程序的。生成的应用接口函数在VC"中调用，大大降低了主机软件的难度。 3．3 用户应用程序设计" title="设计">设计 应用程序实现的功能有：启动／关闭USB设备，设置USB数据传输管道／端口，采集数据，显示数据等。这里，采用VisualC++6．0作为程序的开发环境，并且充分运用了多线程的编程思想。从而实现同时进行数据采集与实时显示。 为了实现与驱动程序的通信，应用程序首先创建一个事件和一个线程，再将事件句柄传递给WDM，用这一线程来等待WDM发送的事件消息，接收到事件消息后，就读取驱动程序的数据，显示数据。 在Windows中，Win32应用程序调用的APl函数有5个；CreateFile()，ReadFile()，WriteFi|e()，DeviceloControl()和CloseHandle()。 应用程序为打开一个WDM设备驱动程序，使用CreateFile()函数。他的第一个参数是一个符号链接名。如果用DriverWorks创建一个WDM驱动程序，通常会用类KUnitizedName生成一个设备符号链接名。这名字的后面有一个数字，一般是一个o。例如，若符号链接名为"USBDevice"，则传递给CreateFile()的是"＼＼＼＼．＼＼USBDevice0"。

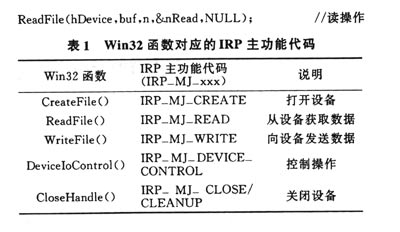

一旦应用程序获得设备的有效句柄，他就能够调用Win32函数，这将产生对应于此设备对象的相应IRP，发送给驱动程序，完成相应功能。这种关系如表1所示。
|
