水资源实时监控与管理系统
蓝迪通信科技有限公司
摘要:水资源实时监控与管理系统技术方案唐山蓝迪通信科技有限公司LANDCommunicationTechnologyCo.,Ltd.系统概述水资源远程监控系统,是一种软件与硬件结合的自动化网络式管理系统。
Abstract:
Key words :



系统概述
水资源远程监控系统,是一种软件与硬件结合的自动化网络式管理系统。它是在水源或用水单位设备上安装一个水资源测控器,实现对水表流量、水井水位、管网压力及对用户水泵的电流、电压的采集,以及对水泵的启停、电动阀的开闭等控制,通过有线或无线通讯方式与水利局水资源管理中心计算机联网,实时对各用水单位进行监管和控制。相关的水表流量、水井水位、管网压力及用户水泵的电流、电压的数据采集等自动存入水资源管理中心计算机数据库。如用水单位人员为断电、外加水泵,水表自然或人为损坏等情况出现,管理中心计算机会同时显示故障原因并报警,便于及时派人到达现场。 特殊情况下,水资源管理中心可根据需要:在不同季节限量采水,控制水泵启停泵;对欠缴水资源费的用户,水资源管理中心工作人员可通过计算机系统对用水单位的电动阀开闭、水泵的启停进行异地远程控制,实现水资源管理与监控的自动化和一体化。
系统组成
1、本系统主要由以下几部分组成:
◆ 监控中心:(计算机、水资源监控系统软件
◆ 通信网络:(基于移动或者电信的通信网络平台)
GPRS/CDMA水资源控制器(RTU):(采集现场仪器仪表信号、根据用户的用水量来控制水泵的启停,通过GPRS/CDMA网络传输到监控中心)
◆ 测量仪表:(流量计或水表、水位变送器)

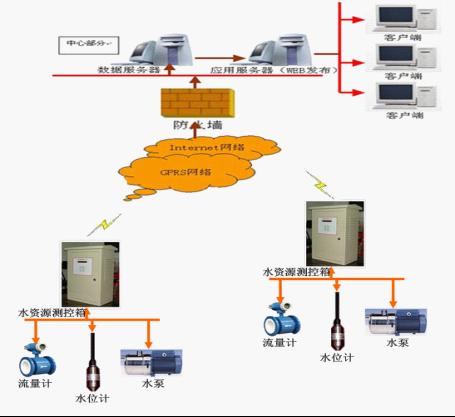

2、系统结构图:


硬件简介
GPRS/CDMA 水资源控制器:
◎ 水资源控制器现场采集水源井的水泵状态、电参数、出水流量、水位、压力、温度等数据;
◎ 水资源控制器主动定时上报现场数据,随时上报状态变化信息和报警信息;
◎ 水资源控制器可显示、存储、查询历史数据;可修改工作参数;
◎ 水资源控制器可自动控制水泵的启停,可远程控制水泵的启停;
◎ 资源控制器可保护水泵设备,避免在缺相、过流等状态下启动工作;
◎ 水资源控制器兼容任何厂家生产的脉冲水表或各种流量计;
◎ 水资源控制器兼容任何厂家生产的标准信号输出的测量变送器;
◎ 使用GPRS-VPN专网,投资少、数据传输可靠、通信设备维护量小;
◎ 使用GPRS网络通信时,支持GPRS和短消息两个通信通道。

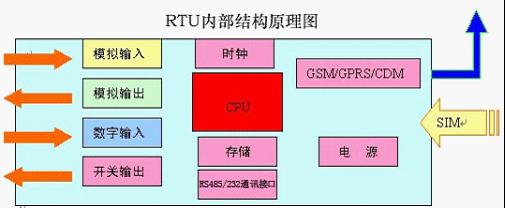

GPRS/CDMA水资源控制器内部结构:


软件简介
(1)、强大的数据库支持和存储能力:
系统支持SQL Server和其他可以通过ODBC接口进行访问的数据库系统,其中对于Sybase数据库服务器,可以选用UNIX或Windows 2003操作系统。客户端可以使用Open Client和ODBC两种接口。
数据库服务器:存放系统所有的数据(包括:运行数据、配置信息、告警信息、安全及操作员权限信息、操作维护记录等),它只是被动地响应来自其他业务台的请求,进行访问。具有文件存档功能,存档的文件能在硬盘上保存一年,然后倒入其他存储介质保存;
(2)、多种数据查询和报表功能:
提供了很多满足用户需要的报表,设备分类告警统计报表、告警分类统计报表、端局告警对比报表、运行状态统计报表、某时刻设备运行状态查询报表、及监控量历史曲线报表等;
(3)、数据采集和信息查询功能:
该项功能是整个系统的核心功能之一,因为它直接决定着监测中心是否能够实时准确地掌握用户计量点的实时用量。实现该功能的基础是高精度的计量表和基于GPRS网络的实时在线传输;
(4)、计量数据遥测功能:
数据上报体制采用自报和遥测相结合的体制。即以自动上报为主,用户也可以在有权的情况下对任何一个或多个计量点主动遥测;
(5)、查看在线监测点:
在查看在线中可以看到所有在线的监测点,用户可对所有在线监测点进行监测;
(6)、查看实时信息: 在实时信息查询中,用户可以查询最新的数据;
(7)、用户查询:在用户查询中可以查询系统中所有的单位信息;
(8)、操作人员查询: 在操作人员查询中,可以查询系统中所有操作人员;
(9)、历史数据查询: 在历史数据查询中,可以查询系统中的历史数据;
(10)、用水量查询和报表生成: 可以查询日、月、年的任何单位的用量信息;
(11)、单位用水分析: 在单位分析中可以查询某一单位日、月、年的曲线;
(12)、各监测点分析: 在各监测点分析中可以查询某一监测点日、月、年的曲线;
(13)、大型SQL数据库:支持多用户和海量数据;
(14)、信息发布与上报:采用网站发布的方式,其他分中心没有费用,方便用户使用和管理;
(15)、系统的设定和安全保证功能:
系统设定: 在系统设定中对系统的相关参数进行设置;
权限管理: 在权限管理中,可以对系统的操作用户进行权限管理。具有防止非本系统人员入侵本系统,不同级别的用户具有不同权限的操做权限;
(16)、系统其他功能:
在线帮助:提供在线帮助功能,方便用户查找各项功能的操作使用方法;
操作日志功能:操作员对于系统的重要操作,要保留操作日志;
在线地图:在线地图显示当地的地理信息;
远程维护功能:远端设备具备远程维护功能,方便用户安装调试和后期系统维护。

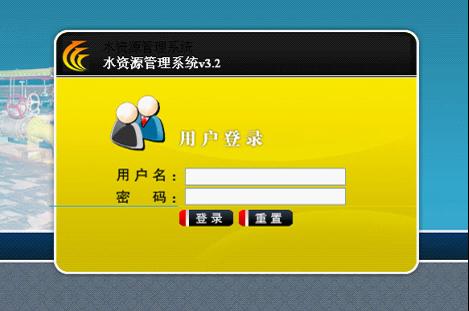

水资源实时监控与管理系统软件登录界面


水资源实时监控与管理系统软件实时数据如下图:

系统特点
● 准确性
计量数据报告的及时、准确;运行状态数据的无丢失;运行资料的可处理,可追踪;
● 可靠性
全天候运行;传输系统独立完整;维护操作方便;
● 经济性
用户可以选择两种方案组成GPRS远程监控网络平台;
● 先进性
选用了全球最先进的GPRS数据网络技术和成熟稳定的智能化终端加上独特的数据处理控制技术。系统功能的扩展性强;
● 互换性和拓展性
系统统一规划,分步实施,随时可以扩充压力、流量的信息监测。
应用领域
水务集团企业用水监控、城市供水管网监控、自来水管道监测、自来水公司集中供水监控、水源井监控、蓄水池水位监控、水文站远程监控、河道、水库、水位雨量远程监控。
