现场可编程门阵列FPGA门数众多，人们可以将合适的IP软核或其他形式的核作为嵌入式模块装在自己的设计中。但通常IP软核需要门数较多的FPGA 器件支持，作为学习来说的FPGA 芯片往往资源有限，需要节约FPGA 的成本与面积; 并且没必要实现所有功能， 只要做出关键部分及重要结构，明白其运行机理，又能与真实的CPU 紧密相联即可。实验箱上采用的FPGA 芯片为Altera 公司的EPF10K20TC144- 4。这里以Inte l的8085A为例来说明8位计算机的工作原理。

　2 8085A CPU 设计及实现

　　2. 1 FPGA 芯片及外围电路简介

　　Altera的FLEX10K 器件是工业界首例嵌入式PLD， 基于可重配置CMOS SRAM 元件。EPF10K20带有144个LAB (逻辑阵列块) 和1152 个逻辑单元， 最大I/O数目为189。另外， 芯片中嵌入式陈列块( EAB)有6个， 其RAM 总位数为12288。

　　实验涉及到FPGA 芯片的外围部分包括控制开关、2* 8键盘输入、6个数码管输出、8个输入端口、8个输出端口及2个中断开关等。主要用来增添程序设计的灵活性及形象性， 使其可现场调试， 验证结果， 避免单纯用软件仿真的不足。外围电路控制模块及结构可参见文献[ 1] 。

　　现场调试时可以通过控制开关， 手动从键盘输入相应的地址及数据(通过数码管显示)， 输错可以修改; 用写使能开关给RAM 写入相应程序。当输入完所有程序后， 按下运行开关即可执行程序， 在数码管上显示地址、数据及最终结果。控制开关用于配合键盘通过手动方式输入程序， 可以形象化的现场编程。在软件下载后不使用计算机， 通过按钮、键盘就能将程序输入到RAM 中， 然后运行， 显示出结果。

　　2. 2 CPU模块

　　2. 2. 1 内部结构

　　CPU 模块的内部结构如图1所示。微型计算机由下面几个部分组成: 8位通用寄存器H、L， 16位程序计数器( PC ) ， 16位堆栈指示器( SP)， 一个加1 /减1 地址锁存器( ADD /ADR )， 8 位NL 寄存器( NL) ， 8位中断时间寄存器( T IMER ) ; 算术逻辑单元(ALU )， 累加器(A )， 标志寄存器( FR )， 数据选择器( SEL) ; 指令寄存器( IR) ， 控制器( CON ) ， 4选1多路选择器(MUX) ， 存储地址寄存器(MAR ) ， 8 位数据寄存器(MDR) ; 输入数据寄存器( INDT )， 输出数据寄存器( OUTDT )等部分组成。其中标志寄存器有4位， 分别是: 进位位( Cy)、零位( Z)、符号位( S)、奇偶位( P) ， 微机通过检测这些标志位的1位或多位来判断程序是否需要转移。

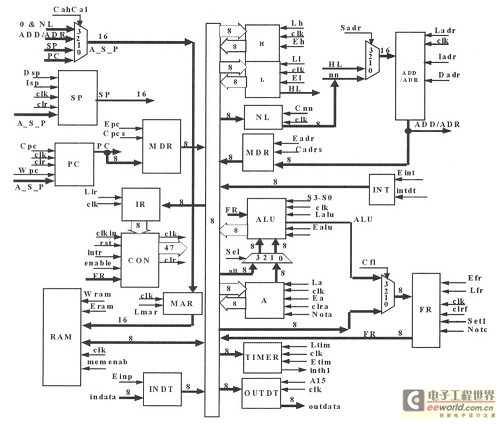

　　微型计算机CPU 结构图

　　图1 微型计算机CPU 结构图

　　图中字母L为数据载入控制信号， E 为三态输出选通信号， clk为时钟信号， c lr为清零信号， W 为数据载入PC信号， Cpc为控制PC 加1信号， S3- S0为控制ALU 进行加减、逻辑运算或移位运算的选择信号， Iadr、Dadr为加1 /减1地址锁存器加1减1控制信号， Isp、DSP为堆栈指示器的加1减1 控制信号， E ram、W ram 为读写RAM 控制信号。另外， 累加器(A ) ， 标志寄存器( FR )增加了专用的清零信号。

　　所有的控制、时钟及清零信号由控制器( CON)模块给出， 而CON 模块由外部时钟clkin、清零信号rst及使能信号enable 控制。存储地址寄存器(MAR )用来给RAM输送地址， 从RAM 读指令和数据， 也可以给RAM写数据。Altera公司的EPF10K20TC144 - 4 芯片中有6个嵌入式陈列块， 其RAM 总位数为12288。这里RAM 可配置为1024 * 8( 1024个地址， 8位数据) ，直接调用参数可设置模块库中LPM _RAM _ IO 的LPM_FILE 文件， 用文本编辑器编辑m if文件来初始化数据。如果不用FPGA 的内部RAM， 可外接64K的8位RAM， 即寻址空间为64K。

　　2. 2. 2 指令系统

　　内部工作原理和指令系统紧密相联。本微机共有54条指令， 可分为8类， 即数据传送指令、算术与逻辑运算指令、移位指令、增量与减量指令、堆栈操作及中断指令、转移指令、子程序调用及返回指令、其它指令等。指令系统与8080 /8085的指令系统表基本一致， 标志位的变化(无辅助进位位) 与其相同， 可参见文献。

　　由于资源所限， 没有使用8085A 所有的寄存器及某些功能， 如B、C、D、E 寄存器等， 但是这并不妨碍本微机能够实现其绝大多数功能。从时钟周期数(状态数)来说， 比8085A 更少， 也就是说速度更快。

　　数据传送指令有14条(一个n表示一个8位二进制数据): 3个状态数的movah (将H 的内容存入A )、movha、mov la(将A 的内容存入L)、mova;l 4状态的mvian(将数据n存入A)、mv ihn、mv iln、mvitn(将数据n 存入t ime寄存器， 此指令为新增) ; 5 状态的movma(将A 的内容装入HL所指的地址)、movam; 4状态数的sphl(将HL寄存器的内容装入SP); 6状态的inn( n所指地址的内容给A )、outn; 4状态的cd _out(A内容给PC+ 1， 停机， 此指令为新增)等。

　　算术与逻辑运算指令有13 条: 3 状态的cmc( Cy符号取反)、stc( Cy置1) 、cma(寄存器A 内容取反); 4状态的addh(将A 与H 相加后给A )、adin(将A 与n相加后给A)、subh、su in、cmph(将A 与H相比较(只影响符号) )、ADCh(将A 与H 及符号Cy相加后给A )、sbbh、anah(将A 与H 寄存器的内容相与后给A )、orah、xrah(将A 与H 异或后给A )等。

移位指令有4条， 同8085A。增量与减量指令有4条， 只针对H、L寄存器。堆栈操作及中断指令有8条: 7 状态的pushh( HL 压入堆栈)、pushp( AF压入堆栈); 6状态的poph、popp; 8状态的rsta(重新启动); 3状态的etim e( T 寄存器使能， 此指令为新增)、eint(中断使能)、d int等。转移指令有5条: 7状态的jmpn(无条件转移至程序nn， 低位在前); 不跳转时5状态， 跳转时7状态的jnn( Z= 1时转移至程序nn)、jcn、jmn、jpen等。子程序调用及返回指令有2条: 11状态的calln (保留当前PC， 转移至程序nn， 低位在前)、7状态的ret(返回)。其它指令有4条: 3状态的nop、c lRF(标志寄存器清零， 此指令为新增)、clrA (A 清零， 此指令为新增)、hlt等。

　　状态数的计算， 若本次指令的前面一指令为3状态数时， 本指令将会减少1 状态。如: movha，adin; 若第1指令movha前没有其它3 状态指令时，它是3个状态， 而adin会减少1状态， 由原来的4状态变为3状态。再如: mov la， movha; 则后一状态由3状态变成2状态。其余类似(但不包括rsta)。

　　2. 2. 3 工作原理

　　由图1可知， 不同的子模块一共有20个， 每个模块用VHDL程序来实现， 最后用元件例化语句构成总模块。下面以设计算术逻辑部件模块c_alu及控制模块c_con为例简要介绍一下思路。

　　( 1)算术逻辑部件c_alu。

　　算术逻辑部件c_a lu非常占用FPGA的逻辑单元log ic cells， 需要尽量优化。S3- S0为控制ALU 进行加减、逻辑或移位运算的选择信号， 一共可得到16种运算， 这里用了13种: 6种算术、3种逻辑运算和4种移位指令。如加法、减法、加1、减1、带符号位加法、带符号位减法; A 或B、A 与B、A 异或B; A 左移、A右移、A 带Cy 左移、A 带Cy右移等。另外， ALU 的运算直接影响到符号位的变化， 运算结果存入标志寄存器( FR)。有关alu的运算多为4个状态。

　　( 2)控制模块c_con。

　　占用FPGA 的逻辑单元log ic ce lls最多的是控制模块c_con。在参考文献[ 3] 中的思路不再适合于稍大型的CPU 设计， 但它是理解如何控制CPU 信号的一个起点。对于一条指令应该细化到每一个步骤及每一位， 而不再是以一个控制字的方式去实现。以指令movah为例， 首先把PC 值送入MAR 寄存器， 此为状态s0， 这时起作用的是Lmar; 然后在状态s1时， PC值加1， 将存储器单元中的内容读入到IR， 这时Cpc、E ram、Lir起作用， Lmar不再起作用， 需要置0; 接着在状态s2时， 对IR 寄存器中的指令进行译码， 所有的操作指令都是在此状态译码(不包括rsta)。对于3状态指令， 不保存指令， 直接执行， 然后跳转到状态s1。因此对于下一条指令来说， 其状态数减1。

　　指令中状态数最多的是子程序调用ca lln指令。

　　C alln指令要保存PC 值到SP- 1及SP- 2中， 然后跳转到子程序。考虑到返回指令ret执行后， PC 要重新在原位置执行， 那么存入SP中的PC 值应该是在得到其指令后加3。对PC 进行单独加3是一种思路， 但需要另外耗费资源， 并且增加状态。这里采用了先把ca lln后的nn存入16位的加1 /减1 地址锁存器， 然后保存PC 到SP， 再将nn 赋值给PC， 跳转到子程序的方法。返回指令ret不仅可以用作子程序调用后的返回， 还可用于中断的返回。

　　2. 3.. FPGA 实现及编程思路

　　由于使用内部RAM， 其地址空间为0000 -03FFH。通常在00H 中放入28 (即jmpn， 跳转指令) ， 将程序跳转到从40H 开始。把03- 0EH 作为放常用变量的空间， 用inn及outn指令来调用， 以解决寄存器不足的缺陷。这也是一种编程思路， 可参见文献[ 4] 。0FH、1FH、2FH 分别为外部中断0( int0) ， 外部中断1( int1)， 定时器中断( time) 的起始位置。Int0优先级最高， int1次之， time最低。中断信号高电平有效。中断功能的实现是为了学习其工作原理， 只做了一个定时器中断。计时为减1方式， 当计时为0时， 发出中断信号。T ime中断的使用方法: 首先关中断( dint)， 给T赋值(mv itn) ， 再开中断( e int)， T寄存器使能( et ime)。此后， T 寄存器正常工作。若要再次使用， 首先给T 赋值， 然后T寄存器使能。

　　初始时的PC 为0000H， SP为03FFH。SP的更改可通过指令sph l来执行。针对实验箱， 将8000-0FFFFH 作为输出口地址， 4000 - 7FFFH 作为输入口地址。而实际实验箱上只定义了1个8位输入， 1个8位输出。IO 口的操作可通过movam 及movma指令去实现。

　　由于键盘输入时， 要进行去抖动处理， 使用了两种不同的时钟频率。键盘处理采用1KH z的频率，而CPU 的工作时钟可选择实验箱上的不同频率， 从1H z到10MH z皆可， 甚至可以外接其它更高频率。

　　如果采用1H z的clk in 频率， 可以清楚地看到CPU工作的每一过程。

　　将本微机下载到实验箱上， 已成功实现了乘法(用减1或右移的方法)， 调用子程序， IO 口的使用，中断的使用等多项实验， 验证了CPU 设计的正确性。

　3 结束语

　　QuartusII对微机进行编译， 其逻辑单元LE 用到1151， 占100% 。用FPGA 来实现CPU 的功能， 研究其工作原理， 然后用Synplifypro软件对其进行门级研究， 对CPU 的面纱将不再感到神秘， 有利于做成专用集成电路ASIC， 控制其规模， 节约芯片成本与面积。同时， 也会增加对FPGA 的学习兴趣和使用技巧， 开发出更多新的产品。
