基于FPGA的视频格式转换系统设计

维库

摘要：摘要:针对电视制式PAL/NTSC信号输出VGA显示格式的解决办法，详细讲述了基于FPGA视频格式转换系统的设计实现。采用CycloneⅢ系列的EP3C1*84C6作为核心处理器件，实现了NTSC/PAL制式视频的解码、色空间转换(

关键词： FPGA 视频格式转换 EP3C16F484C6 TVP5147 ADV7123 Cyclone III

Abstract：

Key words :

摘要: 针对电视制式PAL /NTSC 信号输出VGA 显示格式的解决办法，详细讲述了基于FPGA 视频格式转换系统的设计实现。采用Cyclone Ⅲ系列的EP3C1*84C6作为核心处理器件，实现了NTSC /PAL制式视频的解码、色空间转换( CSC)、帧速率转换和隔行逐行转换、缩放、视频DAC 转换，最终实现分量R、G、B的VGA 视频格式的视频输出，分辨率可达1 600 × 1 200@ 100 Hz。

　　1 系统设计

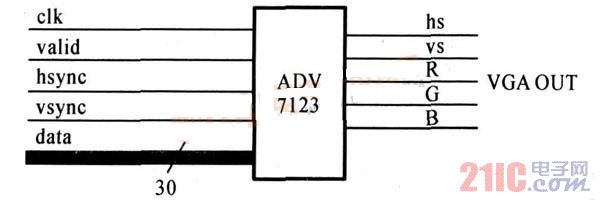

　　设计使用了ALTERA 的EP3C16F484C6型号FPGA 作为视频处理核心，连接两片DDR2 SDRAM,DDR2芯片型号为M icron的MT47H 32M16BN _37E，作为系统的数据存储器件，带宽为32 bit,时钟速率为200MHz，数据速率为400 Mbps。视频解码芯片为TVP5147，视频DAC 采用高性能ADV7123。整个系统框架如图1所示。

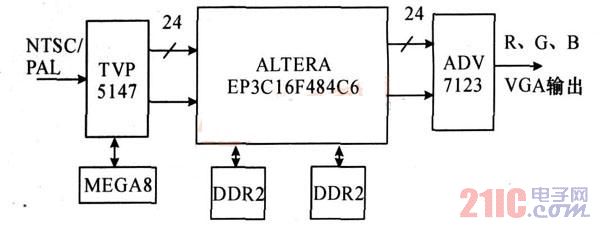

图1 视频处理板框图

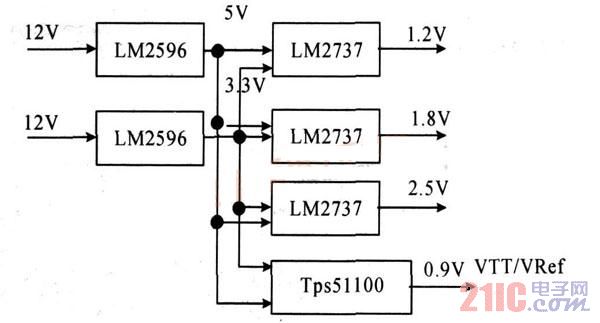

　　2 硬件功能模块。

　　2. 1 视频解码

　　TVP5147的解码过程如图2所示。

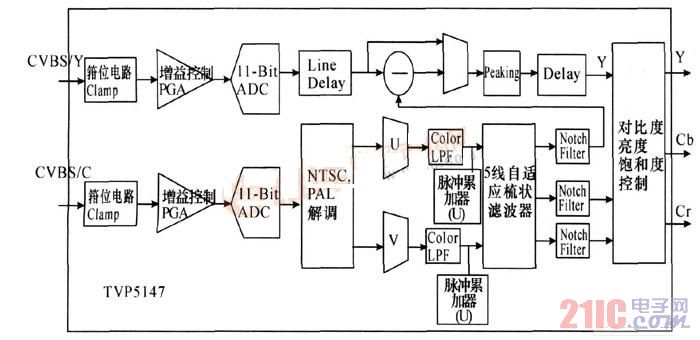

图2 TVP5147解码过程

　　视频解码芯片TVP5147复位后，通过MCU 向其正确配置I2C寄存器。本文的TVP5147的I2C 寄存器配置的值如表1所示。

表1 TVP5147的I2C寄存器设置

　　2. 2 视频存储器

　　在视频处理模块中包括了大量的视频数据存储器模块，主要可分为行存储器、帧存储器以及查找表存储器3类。

　　( 1)行存储器用于存储视频中一行的数据，由于数据量不大，用FPGA 内部RAM 来实现。

　　( 2)帧存储器用于存储一帧视频数据，由于数据量大，用DDR2来实现。

　　( 3)查找表存储器用于产生不规则的输入输出相应，如Sin函数和Gamma矫正曲线。

　　2. 3 FPGA 模块设计

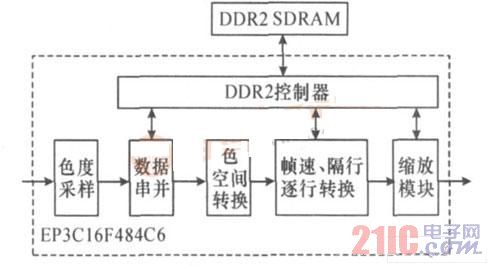

　　FPGA 模块设计如图3。

图3 FPGA 模块框图

　　2. 3. 1 数据串并转换和色度重采样模块

　　此模块分为串并转换和色度重采样两个部分。

　　串并转换主要是为了把TVP5147 输出的混合数据转换为分量数据。由于采用了BT. 656 10- b it 4：2：2模式，其输出数据时钟为像素时钟( 13. 5 MHz) 的两倍，输出数据依次为Cb0，Y0，C r0，Y1,Cb1，Y2，C r1 等，本模块将其转为4：2：2 的Y‘CbCr 分量数据，RTL 仿真结果如图4所示。

图4 串并转换模块仿真结果

　　虽然视频分量传输带来了更好的图像还原度，但同时也带来了数据带宽的加大，因此很多时候人们把视觉上不那么重要的色差信号进行了重采样为4：2：2 (或4：1：1)以降低传输数据带宽。而在视频和显示系统内部基本使用4：4：4 的信号，因此色度重采样也成了视频转换中必不可少的模块。本文实现了4:2:2 到4%4%4和4：4：4 到4:2:2的转换。4：2：2 到4：4：4 的转换方法有直接重复法、一维滤波法以及亮度自适应滤波法。

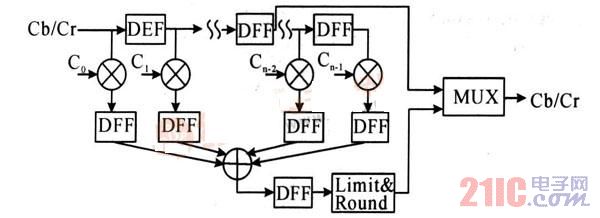

　　考虑硬件成本和处理质量，我们选用一维滤波法，即只考虑色度通道在水平方向的滤波。图5为采用n抽头FIR滤波器进行色度重采样的模块框图。

图5 4：2：2 到4：4：4色度重采样模块

　　2. 3. 2 色空间转换模块( CSC )

　　由于不同视频标准采用了不同的色彩空间，而且有些视频处理需要在特定色空间里处理，因此色空间转换是十分必要的。色空间转换实际上是一个三输入经线性矩阵变换后得到新的三输出，其基本的转换公式如下：

　　上式中的Ax，Bx，Cx，Sx 分别代表不同空间之间的转换系数。一般视频系统中涉及的色空间包括电脑的R' G ' B ' 空间，NTSC 和PAL的Y'UV 空间，以及Y’CbCr空间。图6为转换模块框图，其中的转换系数可任意配置，即标准不限定。上节中的10 b it Y'CrCb可以通过这个色空间转换器，用标清到高清的转换系数转为8 b it的BT. 709标准Y'CrC 数据。

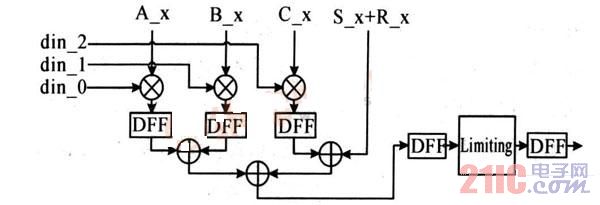

图6 色空间转换模块( Rx 为round ing 值)

　　输入8 bit的R'G' B'信号，先经R' G' B' 到Y'CbC r转换成10 b it的Y‘ CbC r信号，然后再转成8 bit的R' G'B ' 信号。其中色空间转换采用的是高清标准，采用小数部分为16 b it的定点小数来处理转换系数。图中上部分为8 bit的R'G'B'数据输入，中间为10 b it的Y'CrCb数据，下部分为8 b it的R'G'B'数据输出。由于做了流水线处理，输出有3 个时钟的延迟。

图7 　8 b its R’G‘B’转10 bits Y‘ CbC r再转回8 b its R’G‘B’仿真结果

　　2. 3. 3 帧率转换和隔行逐行转换模块

　　隔行转逐行的方法可以分为空域和时域两个方面。空域算法简单，易于硬件实现，常见有直接重复行和在垂直方向上进行插值得到缺失的行。时域方法涉及到相邻场之间的运算，常见方法有场混合、运动自适应去隔行算法以及复杂度最高的运动补偿去隔行算法。本文折衷考虑使用场混合方法，即将场数据相邻场两两合成为逐行的帧数据，如图8所示。

图8 场混合法实现隔行逐行变换

　　PAL和SECAM 制式的场频为50 Hz，而NTSC 为60H z，当需要进行不同场频信号的叠加就需要进行场频转换。大多视频设备使用的帧频为60 H z，因此本文只涉及50~ 60 H z的帧率转换。常用方法有场重复、场插值、运动补偿法，其中场插值算法如图9所示。

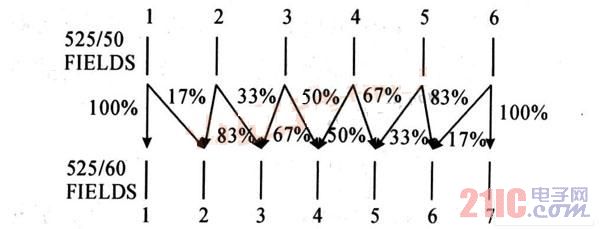

图9 50 Hz转60 Hz的场插值方法

　　对于PAL制式从上面两图可知，只要能同时读取3行场数据即可以实现隔行逐行变换和帧率转换一次完成。如输出的第1帧由输入的第1，2 场数据决定,而输出的第2 帧由输入的第1，2，3场数据决定，而输出的第3帧由输入的第2，3，4 场数据决定，依次类推。

　　系统使用位宽为48的DDR2存储器作为场存储器，而在FPGA 内部DDR2控制器端数据宽度为96。如产生第2 帧输出的处理过程为，在第1场存入时，把高64bit屏蔽掉不写入，而低32 b it写入场数据(实际只利用30 b it)。在第2场存入时，把高32 位和低32 b it屏蔽掉不写入，而中间32 bit写入场数据。在第3 场存入时，把低64 b it屏蔽掉不写入，而高32 bit写入场数据。这样在数据读取的时候可以顺序同时读出3场数据，然后进行上述的组合插值运算，即可得到输出。场存储器数据内格式如图10所示。

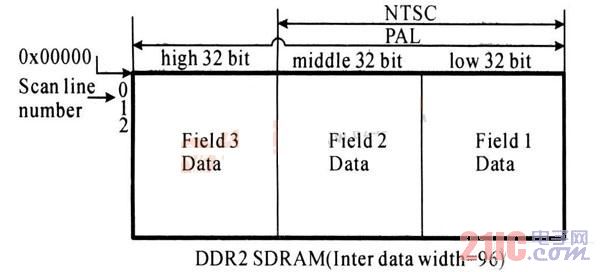

图10 可以实现同时去隔行和帧率转换的场存储器

　　注意新的输入场数据不能覆盖掉相邻的数据，因此在数据存入时屏蔽位是在不断跳动的，并以5 场为一个周期。虽然这样降低了写入的效率，但由于所有数据读写都是顺序操作，因此从整体上来说仍然提高了DDR2 的存取效率，并且使操作变得简单。对于NTSC 制式，由于帧率转换部分可不用考虑，可以将只使用低64位部分进行两场存储。

　　2. 3. 4 缩放模块

　　视频缩放包括放大( up scaling ) 和缩小( downsca ling )两个方面，而进行缩放的基本方法为空间插值。下式为对图像进行插值的一般数学表达式，其中g ( i，j)为缩放图像中待插值点的像素值，f ( k，l)为原始图像中坐标( k，l)处的像素值，h( i- k，j - l)为插值基函数。

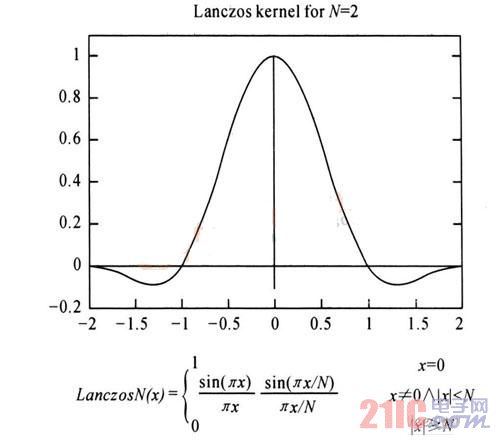

　　插值基函数的选择可以有很多种，通常有二维的矩形函数、线性函数、三次函数及S inc 函数等，它们分别对应于最近邻插值、线性插值、三次插值以及理想插值(实际中利用S inc函数截断后插值) ，其插值效果为从差到好排列，但实现难度也依次提高。在实际处理中是利用滤波器来实现插值基函数，而且由于这些插值的对称性，可以将其分解为横向和纵向插值两部分分开进行，如二维线性插值函数对应双线性插值( Bilinear Interpo lation)，三次函数对应双三次插值( B icub ic Interpo lation) ，对于Sinc 插值函数实际中为多相位插值( Po lyphase Interpo lation)。本文使用多相位插值法实现图像缩放，实际上在4 ? 4领域大小内进行多相位插值和三次插值几乎是一样的，只是对应插值函数值略微不同。多相位插值法是通过对输出点对应原图中的领域进行Lanczos2 函数移相插值来产生输出点的。如图11所示。

图11 Lanczos2 函数

　　假设g ( u，v )为经缩放后输出图像中一点，其还原到原图像的最近点为f ( i，j) 且两者在原图中相差( x，y )的坐标，则输出点g ( u，v)的数学表达如下，从其可以看出实际上分为两步实现分别进行垂直滤波和水平滤波。

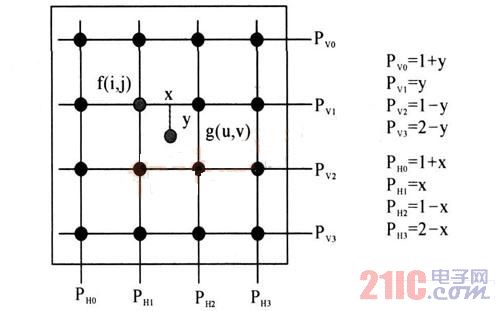

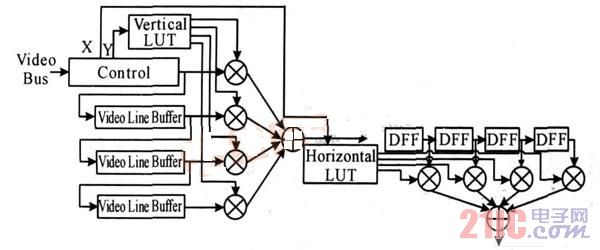

　　其中有关系式: i = ( u ×W in ) /W out，j = ( v ×H in) /H out; x = ( u × W in)% W out，y = ( v ×H in)%H out。W in 和Wout分别为缩放前后的图像宽度，H in和H out分别为缩放前后的图像高度。图12为4 ×4领域水平垂直相位，其中的水平相位值分别为PH 0,PH 1，PH 2，PH 3，垂直相位值分别为PV0，PV1，PV2,PV3。只要根据上述关系式求得x，y 值就能获得8 个相位值，就能实现多相位滤波。
