1 引言

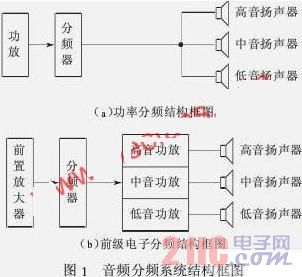

扬声器系统的分频器分为前级分频和功率分频2类。前级分频是前级电
路中由电子元件产生的分频，再由各自的功放分别驱动高﹑中﹑低音扬声器系统，如图（1a）所示，属于小信号有源分频。而功率分频则是由电感、电容、电阻元件构成的位于功放与扬声器之间的无源分频电路，如图（1b）所示。
采用功率分频的扬声器系统结构简单、成本低，而且又能获得很高的放音质量，因而在现代高保真放音系统中应用最为普遍。其性能的好坏与扬声器的各项指标以及分频电路、电感元件的性能、精度有密不可分的关系，精确计算电感参数便是成功的关键。
2 对分频器电路、元件的要求
（1）电路中电感元件直流电阻、电感值误差越小越好。而且为使频响曲线平坦最好使用空心电感。
（2）电路中电容元件损耗尽可能小。最好使用音频专用金属化聚丙烯电容。
（3）使各扬声器单元分配到较平坦的信号功率，且起到保护高频扬声器的作用。
（4）各频道分频组合传输功率特性应满足图2所示特性曲线的要求（P0为最大值，P1为对应分频点f1、f2的值）。分频点处的功率与功率最大值之间幅度应满足P1（=0.3～0.5）P0的范围。
（5）整个频段内损耗平坦，基本不出现“高峰”和“深谷”。
3 分频电感电容参数值的计算

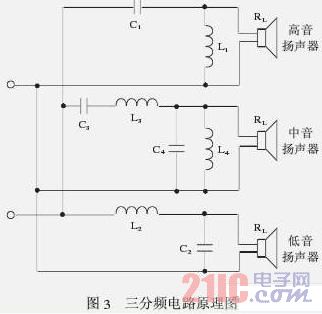

下面以三分频分频器为例说明其参数的计算，如图3所示。
4.2最佳结构电感的计算
设所需 电感量为L（μH），其阻抗值为R（Ω），先求出绕组的结构参数
参数b是绕组的高度（宽度），决定了绕组的内径和外径。所以求得b后即可按图4制作绕组骨架，其中骨架外径适当加大10%左右，然后求取
其中，N为绕组匝数，d为导线铜芯直径，i为导线总长度，w为导线总重量。
根据铜芯直径d从线规表中选取对应的标称直径，由导线总重量可选购足够用量的高强度漆包线。
采用该计算方法绕制的电感经与实验对比，误差一般小于5%，绕制后是否测量已无关紧要了，基本上能满足直接应用的要求。
由于以上绕制方法中，实际使用导线铜芯直径D总是选得比计算直径d大一些，从而造成绕制后的电感量总比计算值低些，显然，加长绕制导线长度，即多绕几匝就可使实际电感量更接近计算值。实际绕制导线的总长度可由
k=0.4[(D/d)-i] （6）
I（=i+k）i （7）
求出。其中k为实际导线的加长系数，I为实际绕制导线总长度，把长度I全部绕入骨架即可。D为实际导线直径。
如计算1 mH、电阻值为0.8Ω的空心电感线圈的最佳结构尺寸及绕制参数。将数值代入式（1）～式（5）得
骨架的中心轴外径取2b=24 mm，骨架两夹板间距为b=12 mm，骨架夹板外径取4b=48 mm，(实际制作时可加大10%）。计算结果如下
b=12 mm；2b=24 mm；N=181.5匝；d=0.75mm；i=20.52 m；w=81 g。
如果采用导线直径实际为D，则用k=0.4（[D/d）-i]，I（=i+k）i进行修正。采用该方法计算出L1，L2，L3，L4的值，照图装配即可。
作为计算验证，笔者按Hi-Vi S8 plus扬声器系统分频器的参数制作了一个家用扬声器系统。其中2只0.55 mH和0.18 mH的电感按上述结果计算制作，实测电感值为0.565 mH和0.187 mH。误差不超过5%。说明此法绕制的电感量准确。通常该计算法即使没有电感表测量，电感误差也不超过5%。
将该计算法与以往的图表法比较，还可体会出该方法的优点：用料省、体积小、不需绘制图表、误差小。
