1 概述
JPEG2000[1,2]是新的静止图像压缩标准，它具有的多种特性使得它有着广泛的应用前景。目前为止，JPEG2000的解决方案比较少，并且其中的绝大部分是软件解决方案：Jasper[3]软件是经IEC JTC1/SC29/WG1小组推荐使用的实现JPEG2000的为数不多的软件之一。
由于软件实现JPEG2000的时间开销比较大，因此，JPEG2000编码系统很难应用于实际系统中；硬件解决方案由于处理速度大大提高，因而用硬件实现JPEG2000具有广泛的市场前景。但是，JPEG2000算法复杂，完全用硬件实现比较困难；然而使用硬件实现JPEG2000中的某些模块，相对而言就比较容易实现，同时也能大大提高编码效率。

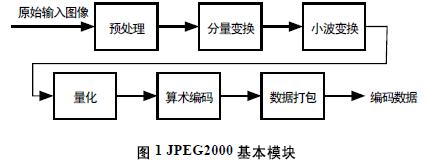

图1为JPEG2000的几个基本模块。文献[4]指出，软件处理中，图1中的算术编码模块的时间开销占据了整个软件时间开销的40%左右，若使用硬件实现算术编码模块必然能大大提高编码速度，对于提高JPEG2000的编码速度有着重要的意义。
Q-coder算术编码是一种特殊的高效自适应二进制算术编码器。其输入是成对待编码数据D(DATA)以及上下文CX(CONTEXT)，数据D和上下文CX是由比特平台(bit plane)[1]产生的；输出则是压缩数据CD(COMPRESSED DATA)。在JPEG2000中，上下文指D周围8个相邻比特的状态，这些状态被特定的规则划分为19类，称为19种上下文。每种上下文都包含两部分内容，一部分选择了对数据D编码时使用的概率估计值对应的索引，另一部分决定了当前大概率符号所代表的符号，这两部分内容将在编码后被更新。
2.1 区间的递归划分
概率区间的递归划分是二进制算术编码的基础。每执行一次二元判定，当前概率区间就被划分成为两个子区间，并在必要的时候修改输出码流，使之指向该符号所在的概率子区间的下界。
在区间划分时，小概率符号的子区间和大概率符号的子区间这样排序：通常取靠近0的区间作为MPS的子区间，因此，若编码的是MPS，则应向输出码流中加入LPS子区间的长度。这种约定要求把编码的符号区别为LPS或MPS，而不是0或者1。因此在对一次二元判定编码时，必须知道该判定的LPS子区间的长度和MPS的含义。
2.2 编码约定和近似计算
Q-coder算术编码器设置两个寄存器：一个是概率区间宽度寄存器A，用于存放子区间的宽度，另一个是码字寄存器C，用来表示概率区间的下限。编码过程使用固定精度的整数运算和小数的整型表示形式，即X‘8000’代表十进制小数0.75。概率区间A的范围是，并且当A的整型值小于X‘8000’时，把A翻倍，即把A限制在十进制范围0.75–1.5之间，这个“翻倍”过程称为重整化。当A进行重整化时，C也必须同时翻倍。为了防止寄存器C发生上溢，每隔一段时间，应将寄存器C的高位部分移出并送至另外的寄存器中。
将A限制在十进制范围0.75~1.5之间，概率区间的划分可以使用简单的算术近似方法。如果LPS当前的概率估计值是，则子区间的精确计算如下进行：
3 算术编码器的实现
3.1 算术编码流程
所有的设计都是用Verilog硬件描述语言编写的，由上述描述可知，算术编码器的输出不仅和当前状态有关，而且和输入也相关，所以本文选择Mearly有限状态机[5]来描述复杂的控制模块。整个设计的主有限状态机如图2所示。
图2 算术编码主有限状态机
3.2 模块设计
duram是双口sram作为片内存储单元存储输入的数据，当采用FPGA进行验证时，直接调用Altera公司的宏功能块即可；ari_core是实现算术编码的运算处理单元，包含一个存储概率估值和当前MPS符号的表以及LPS和MPS编码子程序；模块control是数据流控制单元，用于组织片内存储单元duram和运算处理单元ari_core以及片外sram的数据交换。模块control是整个设计的控制单元，负责调度以上各个模块，产生控制和联络信号以及地址信号。模块结构原理如图3所示。
3.3 电路验证

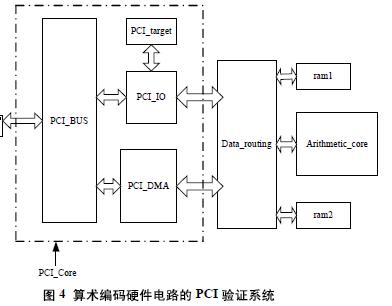

将布局布线后生成的文件下载到自行设计的一块FPGA的PCI开发板里进行验证，如图4所示。板上是一片Altera cyclone系列FPGA ep1c12qfp240，该FPGA含有约25万逻辑门、30KB内部RAM。PCI接口控制逻辑也是在FPGA中实现[6~8]，然后编写PCI驱动程序和应用程序，先由Jasper软件处理，抽取软件中量化模块处理后的数据，输入FPGA中进行处理，再将数据返回给软件中的下一模块，验证本文设计的算术编码IP核的正确性，并计算处理时间。
4 实验结果与分析
(1)将Verilog源程序在QuartusⅡ软件中综合后，得到的参数如下：
1)器件名称：EP20K200efc484-2x；
2)FPGA时钟最高频率：45.18MHz；
3)Total logic elements:3660/8320 (44%)。
(2)功能验证。目前，只有JBIG[8]标准中有验证算术编码器编码正确性的测试向量，因此该测试向量被用以测试本文设计IP核的正确性。需要说明的是：JBIG标准中的算术编码器会产生“FF AC”标志位[8]，而JPEG2000中的MQ-Coder算术编码器并不产生该标志位[1]。
将JBIG中的测试向量作为输入，经过本文设计的算术编码IP核处理后的结果如图5所示，由图5可知本文设计的算术编码IP核完全正确。
(3)由概述可知，Jasper软件具有一定的权威性，因此在实验中被使用。表1列出了对于同一个图像文件，Jasper软件中算术编码模块执行所需的时间和本文设计的算术编码IP核执行所需的时间以及两者时间之比。
5 结论
本文提出的一种实现算术编码的集成电路IP核，经过仿真和FPGA验证，能够符合JPEG2000标准，仿真结果表明，在相同的条件下，该IP核编码所需时间仅约为软件编码所需时间的40%，从而大大提高了算术编码的效率，使得将来其应用于实时处理系统成为可能；并且将来可以定制所需的ASIC电路，用于新一代数字照相机等具有广泛市场前景的项目。
