三态门在数字电路上可以说是应用的非常广泛，特别是一些总线上的应用，因而，随着数字电路的发展，就避免不了用硬件描述语言在FPGA上来设计实现三态门。由于最近在玩摄像头，免不了的要写I2C协议，总线操作，就应用到了三态门，所以就在这好好总结一下三态门的设计实现及其仿真。

一．三态门在FPGA上的设计实现

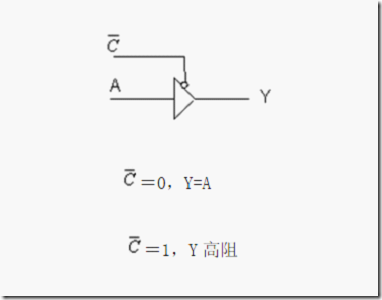

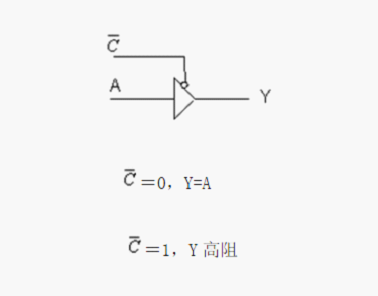

首先我们要明白三态门的三态是指其输出有三种状态：高电平（逻辑1）、低电平（逻辑0）和高阻态（Hi-Z），且三态门都有个使能端EN来控制门电路的通断，其功能模型如图1-1所示：

图1-1

看着图1-1，我们一眼就明白其功能的实现了，在FPGA上用硬件描述语言Verilog来描述就是这几句语句：

inoutY,//define three-state gate Y in your moduleregA;//intermediate driver registerswireC;//Enable signalassignY = (C ==1’b0) ? A :1’bz;//C control Y on-off

其实我们只要搞清楚当使能端C为低电平使能时，数据线Y作输出，其电平信号由自己内部信号决定，故用中间变量A做存储接口；当使能端C为高电平失能时，数据线作输入，其电平由外部信号决定，故为高阻态。所以，三态门的控制就在于搞清我们是要让数据线Y作输入还是作输出，一句 assign Y = (C == 1’b0) ? A : 1’bz; 即可实现，作输出时，C使能，作输入时，C失能。

二．三态门在FPGA上的仿真

三态门在FPGA上的设计实现还是比较简单的，难就难在仿真三态门的功能。以前也都练习过三态门的设计，但由于其仿真老是实现不了，也就作罢了，现如今又用到了三态门，不得不把仿真弄出来，不然心里过意不去。网上也很多这类的教程，但我认为都讲得比较含蓄，不够直白，也可能是我太笨，怎么都没理解，后面通过自己的反复练习思考，终于明白了其中的奥妙。

其实，三态门的仿真跟其设计是相通的，其测试脚本的编写刚好和硬件描述设计颠倒过来。我们首先要明白，仿真测试脚本的编写是测试我们设计的电路是否正常工作，说白点就是给我们设计的电路信号一些相应激励，设计文本里的输入信号，如clk，在测试脚本里就变成了输出，我们要产生clk这个时钟，输出给予设计文本激励，才能让设计的电路工作，进而测试其是否正常工作。总之，一句话，设计文本里的输入在测试脚本里变成输出，设计文本里的输出在测试脚本里变成输入。

明白了这个关系，我们再来说一下三态门的仿真，当设计文本里的数据线Y作输出时，测试脚本里要让Y呈高阻态，因为数据线Y此时在测试脚本里输入，设计文本驱动它输出；同理，当设计文本里的数据线Y作输入时，测试脚本里让Y通过中间变量treg_Y驱动它输出到设计文本里，使其模拟主机从机通过单总线的数据线Y进行通信。

下面给出上篇文章SCCB协议仿真的测试脚本来示范三态门测试脚本的编写，设计文本就是主机，测试脚本就是从机：

1.首先，我们知道SCCB里的单总线数据线是i2c_sdat，在测试脚本里将它定义为线网型，并定义一个寄存器型信号treg_i2c_sdat，让它作中间驱动信号，驱动i2c_sdat，具体实现如下面代码所示：

wirei2c_sdat;regtreg_i2c_sdat =1'b0; //treg_i2c_sdat;//assign statements (if any)assigni2c_sdat = treg_i2c_sdat;//treg_i2c_sdat;

2.当在设计文本里，主机要配置从机寄存器进行SCCB的写操作时，测试脚本里应将treg_i2c_sdat置为高阻态，这里测试脚本模拟从机接收主机发送的数据，测试脚本里的数据线i2c_sdat相对于设计文本作输入，测试脚本接收设计文本发送的数据，具体实现如下面代码所示：

//--------------ID_ADD------------6'd1,6'd2,6'd3,6'd4,6'd5,6'd6,6'd7,6'd8:begini2c_config_start<=1'b1;i2c_wr <=1'b1; //writei2c_config_data <= {8'haa,8'hf0,8'h55};treg_i2c_sdat <=1'bz; //input i2c_sdatif(i2c_sclk_neg) state<= state +1'b1;end

3.当在设计文本里，主机发送完8bit数据后等待从机应答时，测试脚本里应将treg_i2c_sdat置为0，驱动i2c_sdat输出低电平发出应答，这里测试脚本模拟从机给主机发出应答，测试脚本里的数据线i2c_sdat相对于设计文本作输出，测试脚本给设计文本发送应答，具体实现如下面代码所示：

//-----------------ACK------------------6'd9: begintreg_i2c_sdat <=1'b0; //output ACKif(i2c_sclk_neg) state<= state +1'b1;end

总体上的仿真设计就是这了，可能我说的比较绕，但其中的原理各人认真思考清楚吧，具体代码自己按照我上面的三个方面模仿组织吧。

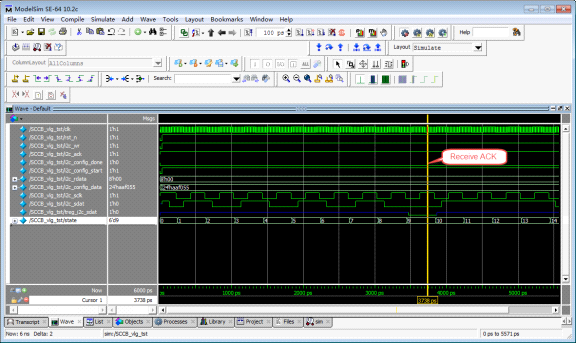

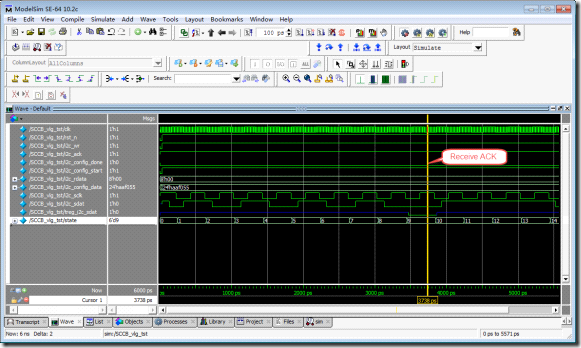

最后粘贴一张SCCB协议的仿真图，虽然上次已经用过了：
