在quartus中调用tcl脚本文件配置引脚优点很多，最主要的是可重复使用性强，可以很随意复制粘贴到另一个工程里面。但许久不玩FPGA，老是忘记这些基本步骤，所以写下这篇教程供自己查询和供他人参阅。

一．为工程创建TCL文件：

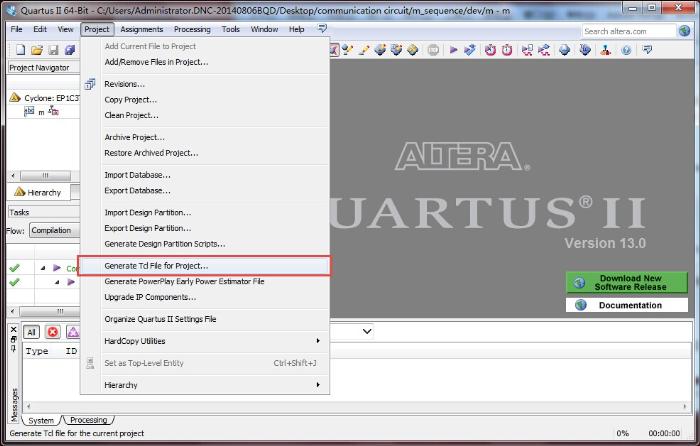

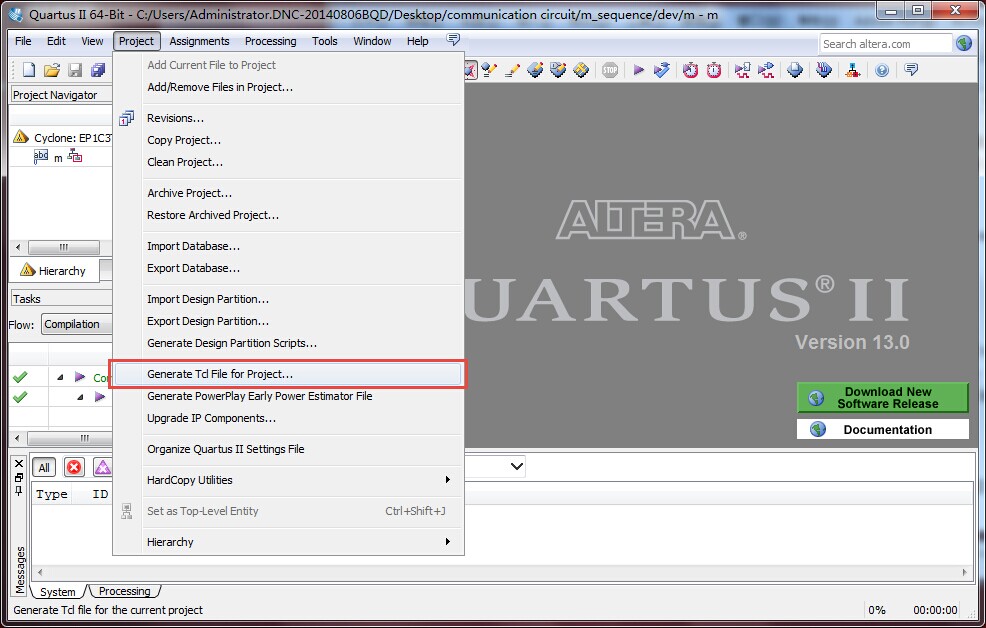

在建立好工程后，点击工具栏里的Project，在下拉菜单里选取Generate Tcl file for Project，如下图所示：

二．打开新建的TCL文件，编写脚本语句配置引脚：

TCL脚本的编写语句：　

-为工程的某个属性赋值　set_global_assignment –name FAMILY"Cyclone II"

-引脚分配　　　　　　　set_location_assignment PIN_16-toclk

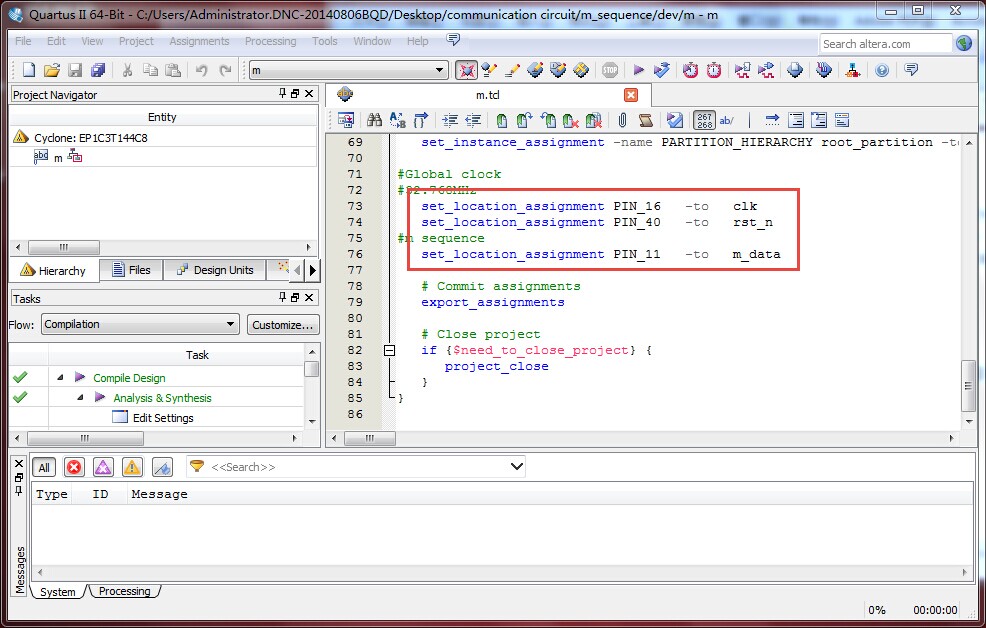

其实，我们所需用到的只是第二条“引脚分配”语句，就可以完成IO引脚配置啦，如下图所示：

三．编写好TCL文件后，运行TCL，使其生效：

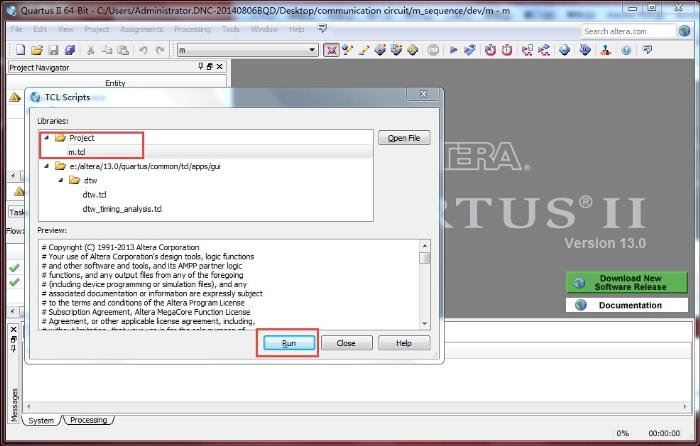

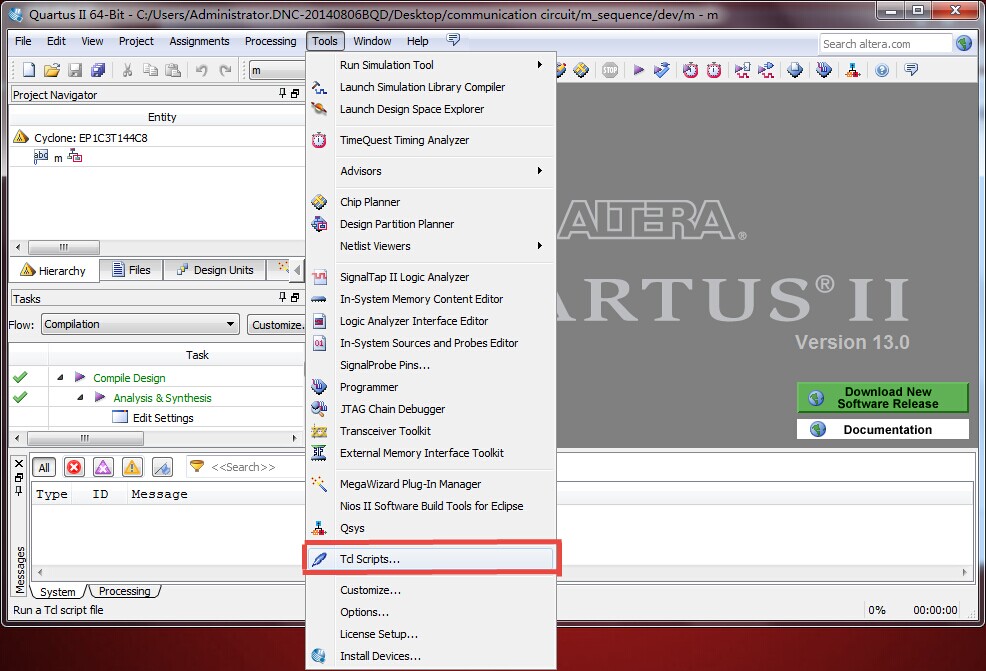

点击工具栏里的Tools，在下拉菜单里选取TCL scripts，弹出对话框后，选取自己工程文件下的TCL文件，点击RUN运行即可，如下图所示：

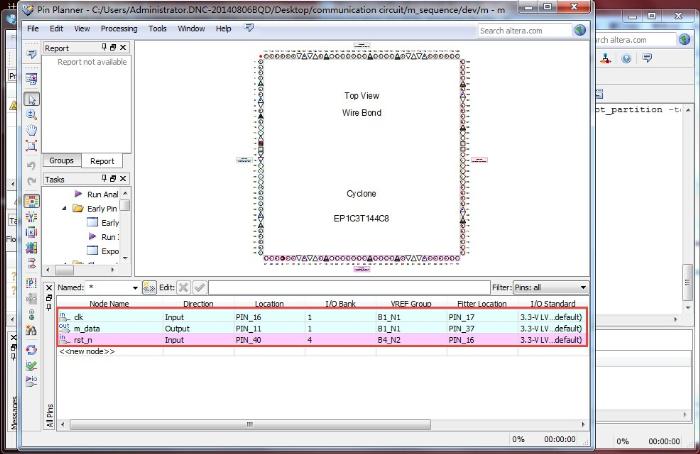

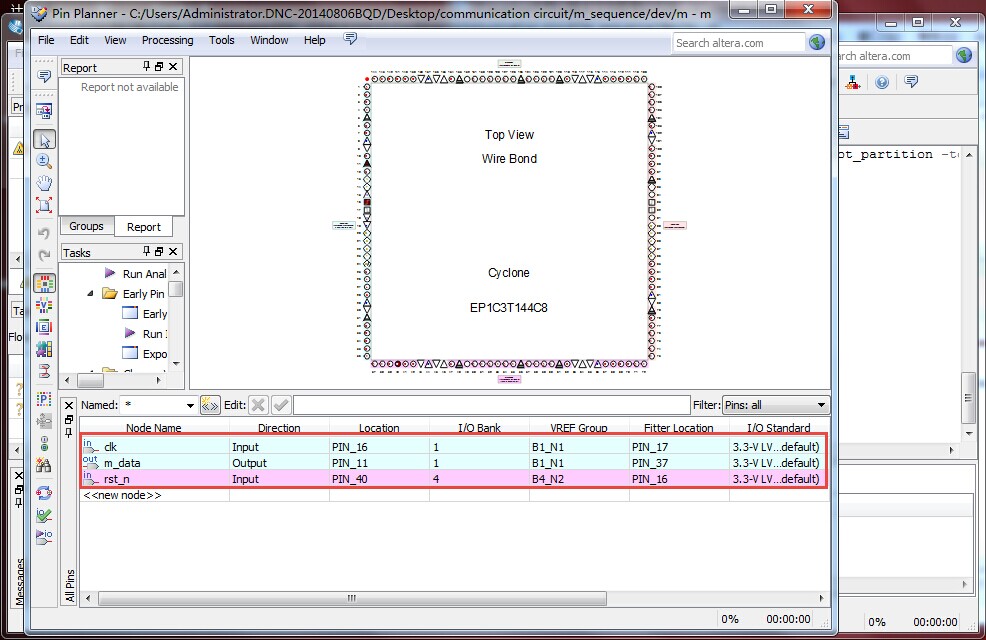

再点击工具栏里的Assignments，选取Pin Planner，即可看到已经分配好的引脚，如下图所示：

四．所需注意的是：

如果工程里修改了芯片型号，输入输出引脚，则在TCL文件修改后，要重新运行修改的TCL脚本文件，那样才能更新引脚分配。
