聊聊充电桩自动中止充电

0
阅读(3067)

昨天潘兄问我这个事情,我把我做的案子给梳理一下,大概介绍下是怎么回事。我们遇到的事情是这样的:

现象:待充电的车辆按照时间来说已经足够,但是车辆没有充满电,充电车辆在充电的过程中,中止了。

原因分析:实际在调研过程中,分析到在某些时间段,在充电之后的20~40分钟内,发生两种情况

1)充电桩断开报警:由充电桩本身感知到问题,然后出现报警。

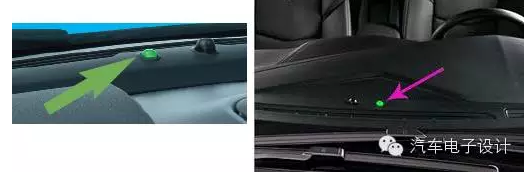

2)车辆充电中止报警:车辆有个充电指示灯,在充电桩没报警的时候,自己本身不充电。

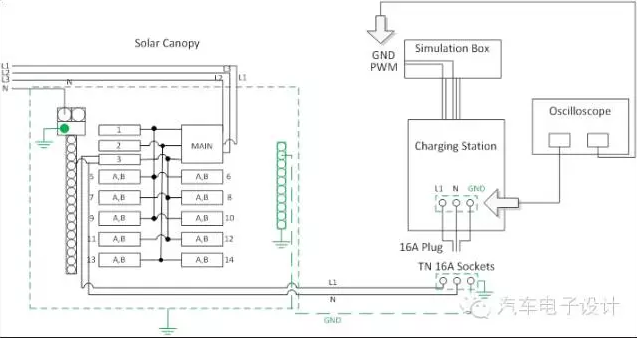

调查分析:这里主要是对两边的故障定义做了调研,基本确认是信号的问题,车桩之间有一个PWM,然后配置了一个测试台架



测得以下的情况

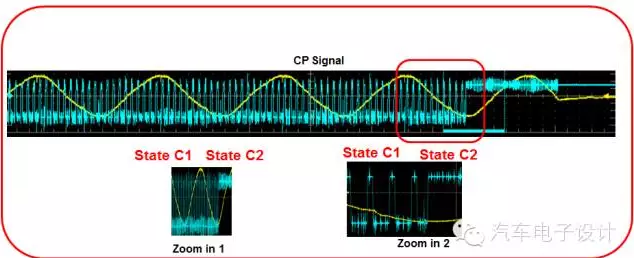

测试下来是这么回事,噪声耦合到了CP信号上去了



里面看出是这样的

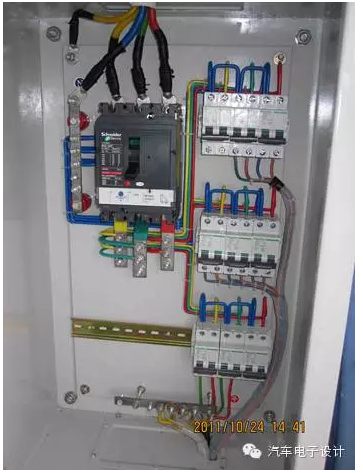

这里就牵涉到了一个很大的问题,这个东西哪里来的,这个配电盒是从楼里分出来的。上方L1、L2、L3和PE+L线。

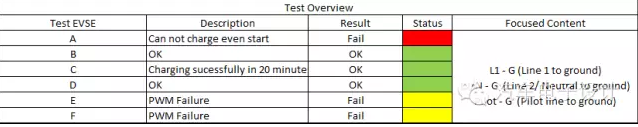

然后拿了N家的产品来测试:

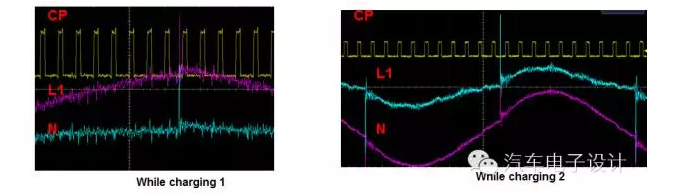

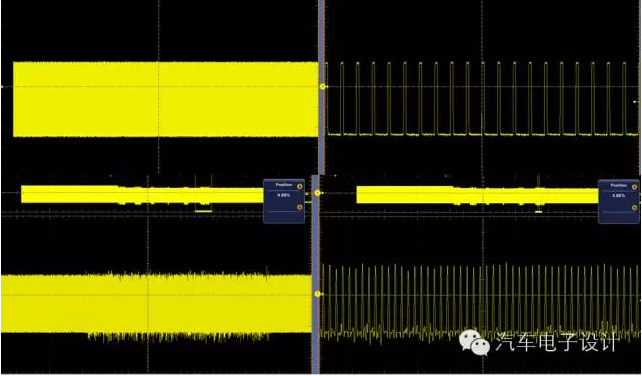

对比波形之后发现是电源传导干扰:

1)上面一组是某厂家的,拆开里面看是独立的电源

2)下面一组是板载电源

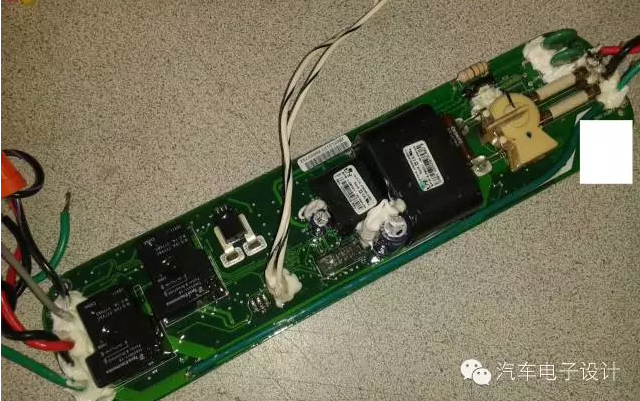

电路板构型

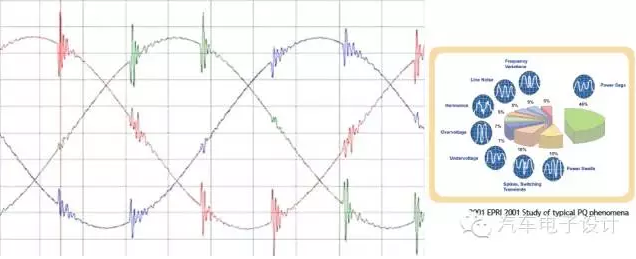

事实证明,PQ的问题需要考虑这个,因为有个+/-12V的电源给PWM的电路来做电源供给,如果电源本身就存在传导干扰,这个问题。



在中国光看这些可能还不够

  • GBT 12325-2008_电能质量-供电电压偏差

  • GBT 12326-2008_电能质量-电压波动和闪变

  • GBT 14549-93_电能质量-公用电网谐波

  • GBT 15543-2008_电能质量-三相电压不平衡

  • GBT 15945-2008_电能质量-电力系统频率偏差

  • GBT 18481-2001_电能质量-暂过电压和瞬态过电压

  • GBT 19862-2005_电能质量监测设备通用要求

小结:

1)希望对大家有点用

2)桩和桩之间,桩对电网在低压层级,还是影响比较大的
