【学习笔记】TS流分析(二)

0
阅读(2611)

TS流的格式是怎样的?

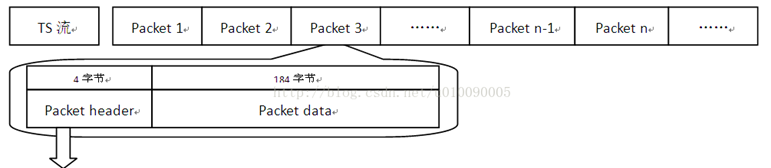

TS流是基于Packet的位流格式,每个包是188个字节(或204个字节,在188个字节后加上了16字节的CRC校验数据,其他格式一样)。整个TS流组成形式如下:


Packet Header(包头)信息说明

1

sync_byte

8bits

同步字节

2

transport_error_indicator

1bit

错误指示信息(1:该包至少有1bits传输错误)

3

payload_unit_start_indicator

1bit

负载单元开始标志(packet不满188字节时需填充)

4

transport_priority

1bit

传输优先级标志(1:优先级高)

5

PID

13bits

Packet ID号码,唯一的号码对应不同的包

6

transport_scrambling_control

2bits

加密标志(00:未加密;其他表示已加密)

7

adaptation_field_control

2bits

附加区域控制

8

continuity_counter

4bits

包递增计数器

PIDTS流中唯一识别标志,Packet Data是什么内容就是由PID决定的。如果一个TS流中的一个PacketPacket Header中的PID0x0000,那么这个PacketPacket Data就是DVBPAT表而非其他类型数据(如VideoAudio或其他业务信息)。下表给出了一些表的PID值,这些值是固定的,不允许用于更改。

PID

PAT

0x0000

CAT

0x0001

TSDT

0x0002

EIT,ST

0x0012

RST,ST

0x0013

TDT,TOT,ST

0x0014

下面以一个TS流的其中一个Packet中的Packet Header为例进行说明:


1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Packet(十六进制)

4

7

0

7

e

5

1

2

Packet(二进制)

0

1

0

0

0

1

1

1

0

0

0

0

0

1

1

1

1

1

1

0

0

1

0

1

0

0

0

1

0

0

1

0

Packet Header信息

1 sync_byte=0x47

2

3

4

5 PID=0x07e5

6

7

8

sync_byte=01000111,就是0x47,这是DVB TS规定的同步字节,固定是0x47.

transport_error_indicator=0,表示当前包没有发生传输错误.

payload_unit_start_indicator=0,含义参考ISO13818-1标准文档

transport_priority=0,表示当前包是低优先级.

PID=00111 111001010x07e5,Video PID

transport_scrambling_control=00,表示节目没有加密

adaptation_field_control=010x01,具体含义请参考ISO13818-1

continuity_counte=00100x02,表示当前传送的相同类型的包是第3

TS流的基本内容就是这些了。

回顾一下,TS流是一种位流(当然就是数字的),它是由ES流分割成PES后复用而成的;它经过网络传输被机顶盒接收到;数字电视机顶盒接收到TS流后将解析TS流。

TS流是由一个个Packet(包)构成的,每个包都是由Packet Header(包头)和Packet Data(包数据)组成的。其中Packet Header指示了该Packet是什么属性的,并给出了该Packet Data的数据的唯一网络标识符PID

到这里,我们对TS流已经有了一定的了解,下面将从TS流转向PAT表和PMT表的学习。
