【原创】从零开始学FPGA系列练习一--------------------计数器设计
0赞啦啦啦，我又开始写博客了，希望这次能一直坚持下去，养成总结的好习惯
1.脉冲
功能描述：
当收到en=1时，dout产生一个宽度为10的高电平脉冲。
信号列表：
信号名 |
I\O |
位宽 |
clk |
I |
1 |
en |
I |
1 |
dout |
O |
1 |

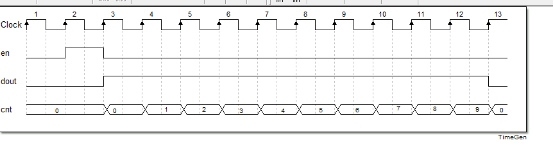

波形图：
从零开始学FPGA，计数器练习。
一、计数器编写规范
1.计数器规则1：计数器逐一考虑三要素，初值、加1条件和结束值；
2.计数器规则2：以下是计数器一般形式。
assign加1条件= xxxx;
assign结束条件= (加1条件)&&(结束值)
always @(posedge clk or negedge rst_n)begin
if(rst_n==1'b0)begin
cnt <=初值;
end
else if(加1条件) begin
if(结束条件)
cnt <=初值;
else
cnt <= cnt +1;
end
end
3.计数器规则3：计数初值必须为0；
4.计数器规则4：结束条件必须是加1条件；
5.计数器规则5：结束后必须回到0；
6.计数器规则6：结束值必须是n-1的形式；
7.计数器规则7：assign形式必须为：（加1条件）&&(cnt==计数值-1)
8.计数器规则8：限定范围必须用“>=”和“<”两种符号；
9.计数器规则9：cnt==x-1，不表示数到x；只有当“（cnt==x-1)”并且“加1条件”有效时，才表示数到x。
10.计数器规则10：设计步骤，先写计数器的always段，条件用名字代替；然后用assign写出加1条件；最后用assign写出结束条件。
11.计数器规则11：加1条件必须与计数器严格对齐。其他信号向计数器对齐。
12.计数器规则12：命名必须符号规范；
13.计数器规则13：减1计数器暂时不用。
根据练习题目，用TimeGen实现的波形，计数从0~9。
代码实现如下：
module(
clk,
rst_n,
en,
dout
);
input clk;
input rst_n;
input en;
output dout;
wire clk;
wire en;
reg dout;
reg[1:0] cnt;
assign add_cnt =(dout ==1);
assign end_cnt =(cnt == 9)&&add_cnt;
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)begin
cnt <= 1'b0;
end
else if(add_cnt) begin
if(end_cnt)
cnt <= 0;
else
cnt <= cnt+1;
end
end
always @(posedge clk or negedge rst_n )begin
if(rst_n==1'b0)begin
dout <= 1'b0;
end
else begin
if(en==1'b1)begin
dout <= 1'b1;
end
else begin
if(end_cnt)
dout <= 0;
else
dout <= dout;
end
end
end
endmodule
