初识IIC之EEPROM的读与写
3赞一、IIC设计介绍
1.1IIC总线协议
IIC协议与接口在实际工程中得到广泛应用，例如数据采集领域的串行AD，图像处理领域的摄像头配置，工业控制领域的X射线管配置等。此外，由于IIC协议占用的IO资源少，连接方便，所以工程中也常常选用IIC接口作为不同芯片间的通信协议。
下面来介绍一下IIC协议的具体时序是什么？IIC的读写分为随机读写和页面读写，也就是我们常说的byte write/read和page write/read。
我们先来看一看byte write/read。

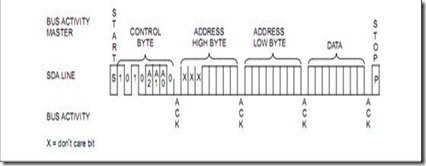

1、Byte write时序图
从图中我们可以看到，IIC协议完成一次字节写操作，
大致需要这样几步：
1. 发送启动信号，IIC主要有两条线，SCL时钟线，SDA数据线，数据的读写都是在这两条线的控制下完成的。IIC总线空闲状态下，SCL应为高电平。当SCL为高电平时，主控芯片将SDA由高拉低，IIC协议则认为主控芯片发出的启动信号。
2. 发送控制字节，上图中的control_byte的高4位1010，代表的是EEPROM，A2A1A0相当于器件的代号，由于一条总线上可以挂载多个器件，所以需要不同的代号加以区分。最后一位0代表写操作，如果是读操作，则应该为1。主控芯片在发送数据时，只能在SCL为0时改变数据，在SCL为高电平时，必须保持数据的稳定
3. 接收并检测ACK应答信号，主控芯片发送完control_byte，如果EEPROM成功接收，会给主控芯片回复一个ACK应答信号。需要注意的是接收ACK时SDA是作为输入线，所以这里的SDA是一个inout的双向端口。主控芯片在SCL为高电平时，如果检测到SDA为低电平，则表示接收到ACK。（记住SCL为低电平时发送数据，SCL为高电平时接收数据）
4. 发送高字节地址，这里地址总共是13位，由于EEPROM的存储空间只有8KB，1024x8 = 8192 = 2^13；但是由于IIC是以字节为基本单位进行读写，所以不足8bit的，要补齐8bit
5. 接收并检测ACK。
6. 发送低字节地址；
7. 接收ACK；
8. 发送需要写入的数据
9. 接收ACK，
10. 发送STOP信号。STOP是在SCL为高电平时，主控芯片令SDA从低变高。注意：主控芯片在SCL为高电平时发送的信号，不是启动信号就是停止信号，在传送数据的时候，都是在低电平发送数据的。

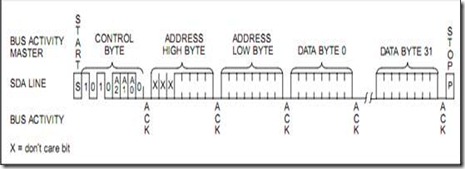

2、page_write时序图
Page_write和byte_write在发送第一个直接之前都是一模一样的，page_write一次可最多写入32字节的数据。主控芯片在发送地址时，只用传递起始地址，每写入一个数据地址会自动加一。

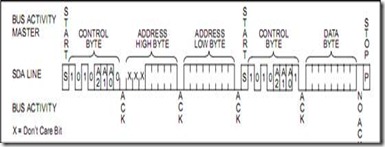

3、Byte_read时序图
读操作和写操作前半部分是一样的，只不过在发送完低字节地址的时候，需要重新发送启动信号，再发送读控制信号（也就是最低位为1，其他不变），然后接受ACK，再接收数据，接收完数据之后，主控芯片需要回复EEPROM一个NO_ACK信号（NO_ACK：SCL为低电平时，SDA输出高电平），告诉它，自己信号收到了。然后主控芯片发出停止信号。

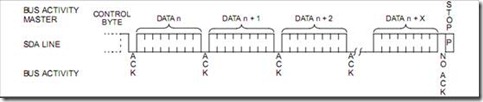

4、Page_read时序图
连续读操作和字节读的启动过程是一样的，只是在EEPROM发送完第一个数据之后，主控芯片发出ACK信号（注意和前面有点不一样：1，是主控芯片发出，不是主控芯片接收。注意是ACK低电平，不是NO_ACK高电平）。ACK信号指示EEPROM发送下一个连续地址的字节数据。接收完最后一个字节的数据后，主控芯片会发送NO_ACK，告诉EEPROM数据接收完，最后发送停止信号。
5、总结
Start信号：SCL为高时，SDA由高到低
Stop信号：SCL为高时，SDA由低变高
ACK信号：主控芯片发出：SCL为低，SDA输出低电平
主控芯片接收：SCL为高，SDA采集到低电平
NO_ACK ：SCL为低，SDA输出高电平
1.2 EEPROM介绍
这是一个EEPROM的引脚封装图，
A0，A1，A2是一个片选信号,当一条总线上挂载多个器件时，需要A0，A1，A2加以区分。
Vcc与Vss分别是电源线和地线，
WP为读写使能信号。悬空或接地时，器件可读可写。拉高时，只能读不能写。
SCL是串行时钟线，保证数据收发同步。
SDA是双向数据线
这是开发板上EEPROM的原理图，从图中我们可以看到，由于开发板上只有一个EEPROM，所以A0A1A2都是接地，WP也是接地，表示器件可读可写。剩下SCL和SDA是要连接到主器件的。
二、系统框图
基本上每个读写操作都做了一个实验来验证，在第一节介绍IIC总线协议的时序的时候，我们就可以发现，每一个操作的时序基本类似，甚至读和写的前几部都是一模一样的，所以我直接就来介绍我最后一个实验的基本框架吧

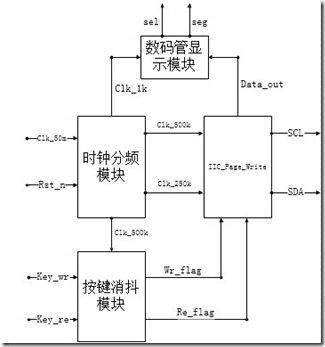

这便是整个系统的一个框架，时钟分频模块用来产生所有其他模块需要的时钟，系统有两个按键，一个读一个写，烧录系统后，按下写按键，系统将程序中设定的数写入EEPROM,再按下读按键，系统将刚写入的数据读出来，并用数码管显示。由于输入IIC的按键信号需要是一个脉冲信号，为了保证按键信号的脉冲宽度和IIC的脉冲宽度一致，我们得使用与IIC一样的脉冲来进行按键的消抖。这里我不得不吐槽几句，我用我原来的按键消抖模块得到一个无抖动的平滑按键信号，然后再用500k的时钟对这个平滑的按键信号进行一个边缘检测，也可以输出一个尖峰脉冲，当时仿真也通过了，我把这个模块拿出来单独建一个工程，用singaltap抓到的波形也是我想要的波形，但是我把它接到这个系统里面就是出不来结果，用singaltap也抓不到波形。但是换一种消抖方案就可以正常运行了，问老师老师也是一脸懵逼。很无奈，我只能把它归咎为玄学问题了，希望哪位大师能为我解惑一下。

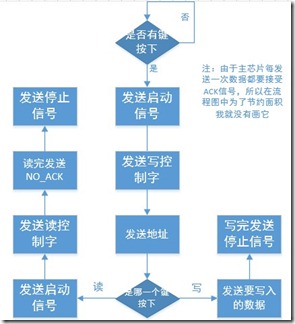

最后说一下IIC模块，我们先来根据前面介绍的时序画一下IIC的流程图。（博客中的框图原理图都是用VISIO绘制，这是一个非常好用的画图软件，包括波形图都能画，墙裂推荐！）
一开始，系统会判断有没有键按下，如果有，那么系统就开始他的读写操作了，根据时序图分析，我们发现读和写的前几部操作都是一样的，所以我们不管按下的是读还是写，前几部操作都要执行。当执行到分水岭的时候，我们再来判断按下的是读还是写，然后执行相应的操作。
这里我们顺便解释一下为什么消抖模块要输出一个和IIC驱动时钟一样宽度的脉冲。假如我们输出的是一个持续的低电平，那么情况会怎么样，系统执行完一轮操作后，又检测到按键了，又执行一轮，这显然是不合理的。那么如果我们输出的脉冲宽度小于IIC的驱动时钟宽度又会怎么样？假如你的脉冲正好在上一个时钟沿到下一个时钟沿之间，是不是就不会被采集到了。所以，我们消抖模块输出的按键脉冲，最好和IIC的时钟周期宽度一致。
看了上面的框图，我们可以看到，IIC模块有两个输入时钟，一个500k，一个250k。这两个时钟有什么用呢？其他频率的时钟可以吗？答案是可以的。EEPROM的官方数据手册上规定：SCL的时钟必须在100k-400k之间。所以这个250k的时钟就是给SCL的。我在前面说过，SCL是数据收发的时钟，他的作用是控制主从芯片之间数据传输的同步性，类似于串口的波特率。现在我们知道SCL是250（SCL：你才250，你全家都250….），那500又是干嘛的？（伍佰是喝酒的，喝完这杯还有3杯，哈哈，开个玩笑，回归正题），500K可以用其他的频率代替吗？答案是不可以的。前面说过，SDA作为输出的时候，SCL低电平的时候可以改变数据，在高电平的时候必须保持数据，SDA作为输入的时候，SCL高电平的时候采集数据，不然就是启停信号了对吧。那么我们要怎么来保证他这个时序的要求呢？
我们让SCL在500K的上升沿到来时翻转，那么我们每一个500k的下降沿是不是正好就可以采集到SCL的高电平和低电平的中间状态，讲道理，这个时候的信号是最稳定的，不管你是采集信号，还是要发送信号都是最好时机了，如果你用其他频率的时钟来驱动，不仅会错过最佳时机，而且到后面还会出现错误。所以说IIC的驱动时钟和SCL必须是2倍关系，如果你是250
，那么clk必须是500。当然，你也可以在下降沿翻转，上升沿采集，没毛病。
三、代码解析
其他三个模块我就不讲了，之前的博客里都有讲过，不懂得小伙伴可以去翻一翻，或者跟我评论私聊。这里主要讲一下IIC的模块。
大家看完我前面的介绍之后，对应着前面的流程图和时序图，这段代码应该还是比较容易理解的吧。我从头到尾把没有介绍的地方再讲一下吧。

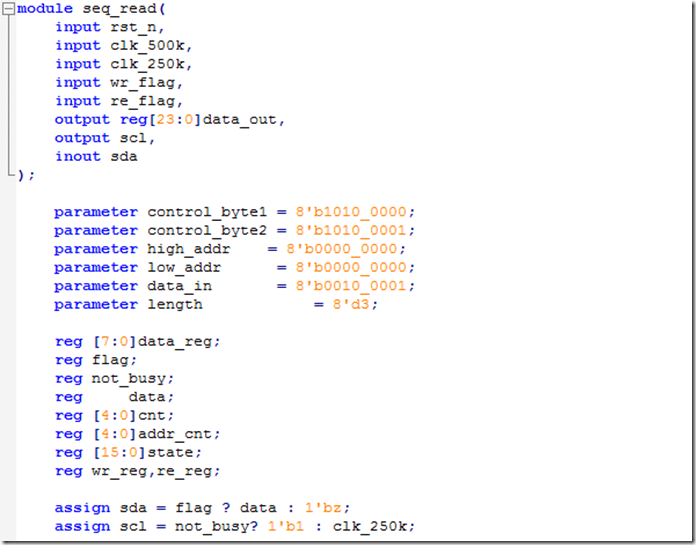

这里的SDA是一个双向的输入输出端口，对于双向的端口我们在Verilog中是怎么定义的呢?
assign sda = flag ? data : 1'bz;
这里flag相当于是一个开关，当flag为1的时候开关打开，SDA作为输出，输出data的值，所以我们还需要定义一个中间寄存器data。当flag为0的时候，SDA作为输入，可以接收从器件传进来的值，输出是一个高阻态。
这里的串行控制时钟SCL，当系统处于空闲状态时，他为高电平，当系统启动时，他为250k的时钟。同样我们也给他定义一个标志not_busy。当not_busy为高电平，SCL = 1，not_busy为低电平，SCL = 250K 。
assign scl = not_busy? 1'b1 : clk_250k;

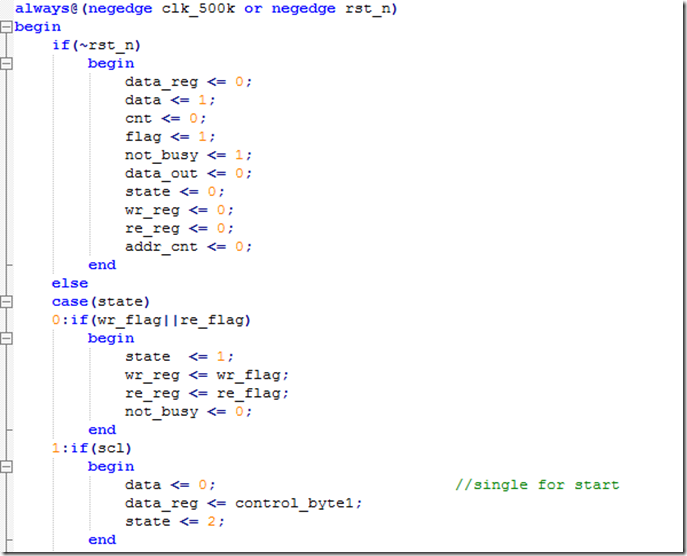

在0状态，我们检测是否有按键按下，如果有，我们就把两个按键的脉冲值（只有一个为高）传递给两个按键寄存器，以供后面判断是按下的是读还是写。

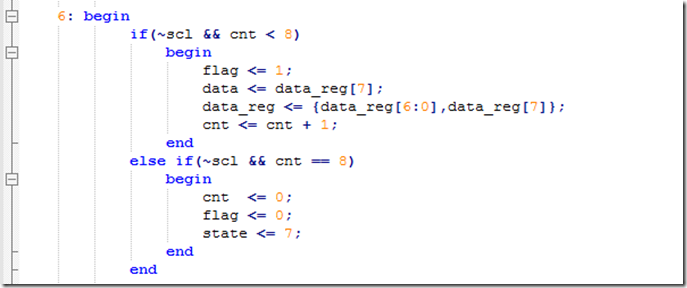

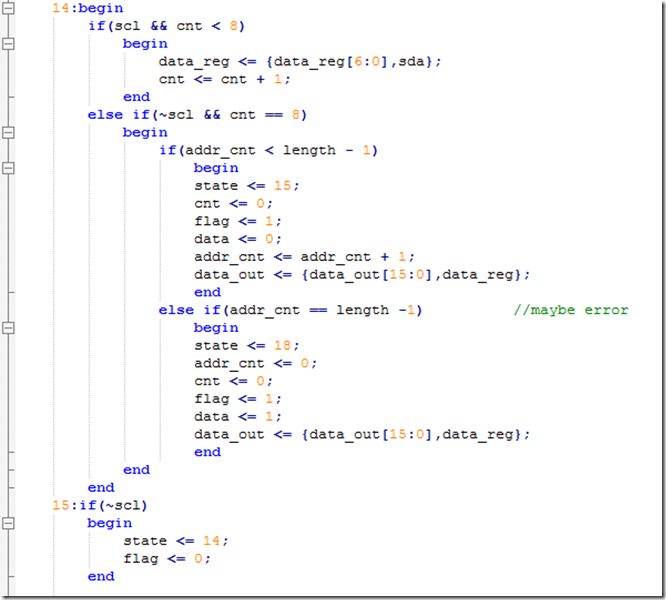

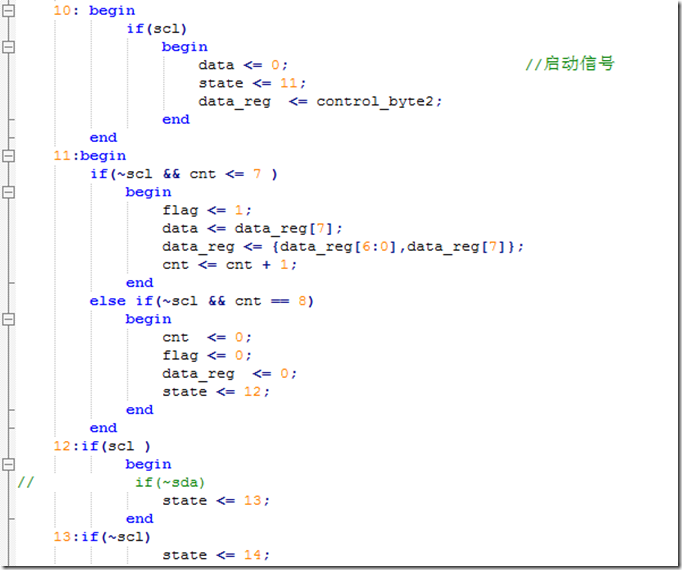

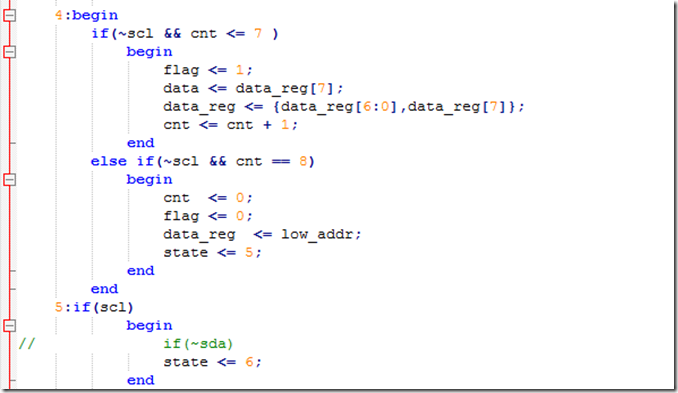

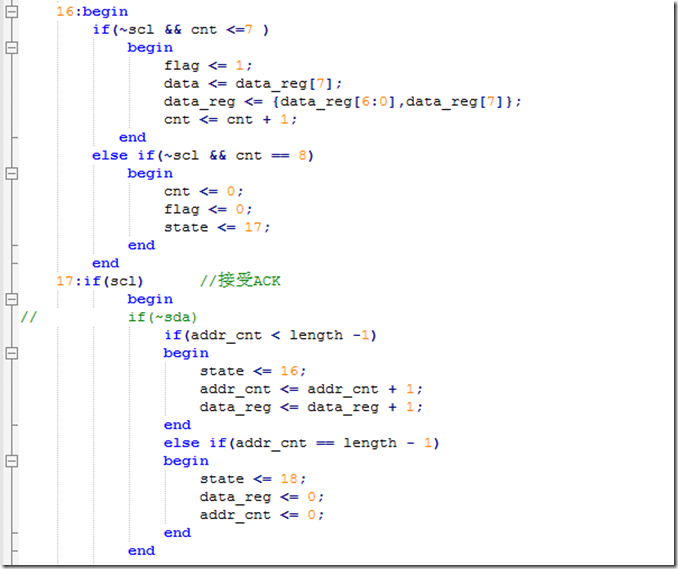

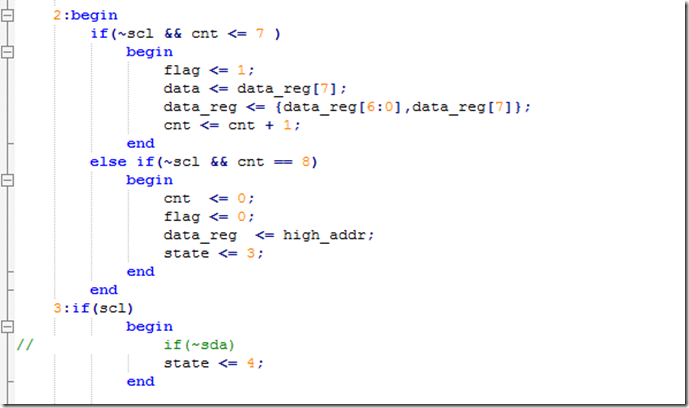

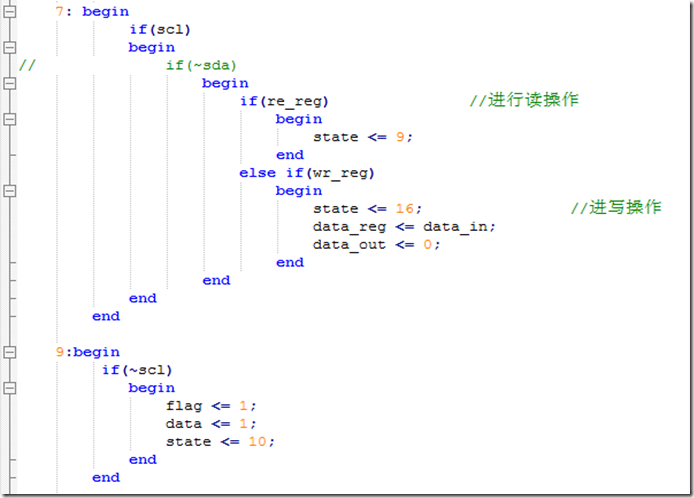

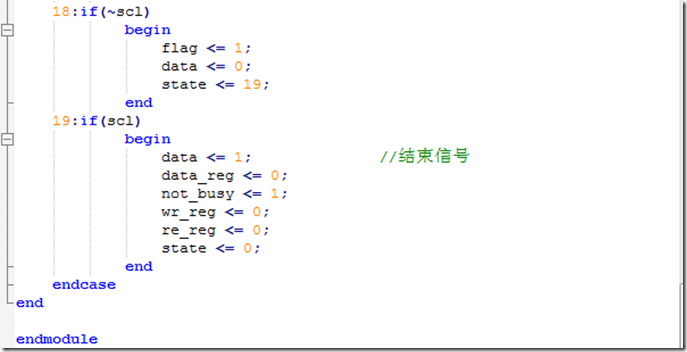

后面的状态就是依次按照上面的时序图和流程图来写了，由于状态实在太多，我就不一一解释了。需要注意的是在接受ACK的时候一定要保证接受一整拍（是SCL的一整拍，不是500k的），我们在SCL = 0的时候拉低flag来接收ACK，那么我们在拉高flag的时候也一定要等到SCL的下一个低电平。因为如果在SCL = 1的时候你就将flag拉高了，那么FPGA很有可能采集不到这个ACK，最关键的是，整个时序还乱了，所以，一定要严格按照时序图来设计，半拍都不能错。
四、波形分析

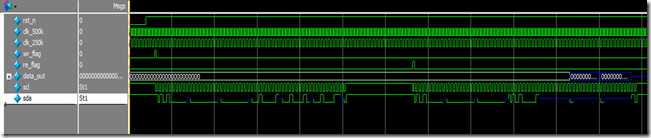

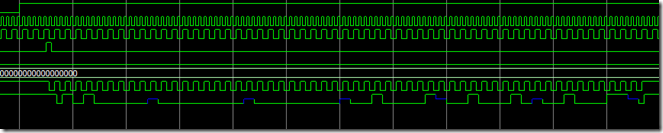

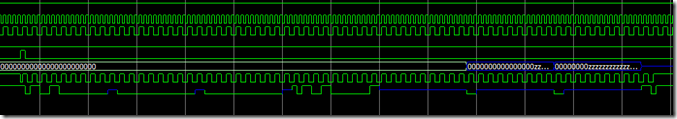

第一个图是一个读加写的整体的波形图，但是由于太密了，我估计各位看官看不清，所以将波形放大分别把读和写截下来了。从上到下的信号分别是复位、clk_500k、clk_250k、写脉冲、读脉冲、数据输出、SCL、SDA。图中蓝线SDA为输入状态，仿真时时高阻，虽然我们看不到他接收到的数据是多少，但是作为主控芯片，如果你传出去的数据没错，那么你接收到的数据一般不会出错。
现在我们简单分析一下这个波形，先来看第二张写的。在SCL为高电平的时候SDA拉低，说明发出启动信号。然后发出控制字1010_0000，可以仔细看一下，他是不是在SCL为低电平的时候才改变数据，SCL为高电平的时候，数据保持不变。然后是SDA作为输入接收ACK，从SCL上一个低电平到下一个低电平，是不是一整拍。然后依次是高字节地址和低字节地址，然后写入3个数据（BCD码）21、22、23。我是设置的每写一个数据让下一个数据自动加一，当然你也可以设置成其他的。最后发送一个停止信号。
然后再来看读操作，从启动到输出低字节地址都和写一样，输完低地址后，发送一个读控制字1010_0001(写控制字是1010_0000)，然后是接收三个数据，注意接收第一个数据前还有一个ACK要接收，你们可以数一下，第一个是不是比后面两个要长一拍。接收完数据之后，需要向EEPROM发送一个NO_ACK信号，告诉对方数据收到了。然后发送停止信号。
这个只是端口信号的波形，如果你们需要看所有内部寄存器信号的波形，可以先CTRL A+DELETE，把当前信号都删掉，然后去modelsim的sim窗口，选中你要观察的模块，然后Ctrl + w，然后再命令窗口输入restart 回车再回车，再输入run –all回车。再去看你的波形窗口，你会发现你想看的波形都在里面了。记住F键可以全局缩小哦。
今天就写这么多了，好累啊，感觉贫道的洪荒之力都用完了，还没网，先保存在open liver writer吧，明天再上传了
