经过了自己用FPGA来驱动DHT22，http://blog.chinaaet.com/xzy610030/p/5100051014

下面开始用STM32F4来读取温湿度了。

首先非常感谢他人的原创，受益匪浅：http://blog.csdn.net/xiayufeng520/article/details/46292899

最后实现如下：

am2302.h

#ifndef _AM2302_H #define _AM2302_H #ifdef _cplusplus extern "C" { #endif #include "stm32f4xx.h" //AM2302 IO define #define AM2302_GPIO_PORT GPIOG #define AM2302_PIN GPIO_Pin_0 #define AM2302_GPIO_CLK RCC_AHB1Periph_GPIOG // #define HIGH 1 #define LOW 0 typedef struct { uint8_t humiHighByte; uint8_t humiLowByte; uint8_t temmHighByte; uint8_t temmLowByte; uint8_t check_num; }AM2302_Data_TypeDef; //带参宏，可以像内联函数一样使用,输出高电平或低电平 #define AM2302_DATA_OUT(a) if (a) \ GPIO_SetBits(AM2302_GPIO_PORT,AM2302_PIN);\ else \ GPIO_ResetBits(AM2302_GPIO_PORT,AM2302_PIN) //读取引脚的电平 #define AM2302_DATA_IN() GPIO_ReadInputDataBit(AM2302_GPIO_PORT,AM2302_PIN) void AM2302_GPIO_Config(void); static void AM2302_Mode_IPU(void); static void AM2302_Mode_Out_PP(void); uint8_t Read_AM2302(AM2302_Data_TypeDef *AM2302_Data); static uint8_t Read_Byte(void); #ifdef _cplusplus } #endif #endif

am2302.c如下：

#include "am2302.h" #include "delay.h" /* *函数名： *描述 ： *输入 ： *输出 ： */ void AM2302_GPIO_Config(void) { //定义一个GPIO_InitTypeDef类型结构体 GPIO_InitTypeDef GPIO_InitStructure; //开启GPIO 外设时钟 RCC_AHB1PeriphClockCmd(AM2302_GPIO_CLK, ENABLE); //选择要控制的GPIO 引脚 GPIO_InitStructure.GPIO_Pin = AM2302_PIN; //设置引脚模式为通用推挽输出 GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; //设置引脚速率为50MHz GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //调用库函数，初始化GPIO_AM2302 GPIO_Init(AM2302_GPIO_PORT, &GPIO_InitStructure); //拉高PIN_AM2302 GPIO_SetBits(AM2302_GPIO_PORT, AM2302_PIN); } /* * 函数名：AM2302_Mode_IPU * 描述 ：使AM2302-DATA引脚变为输入模式 * 输入 ：无 * 输出 ：无 */ static void AM2302_Mode_IPU(void) { GPIO_InitTypeDef GPIO_InitStructure; /*选择要控制的GPIOD引脚*/ GPIO_InitStructure.GPIO_Pin = AM2302_PIN; /*设置引脚模式为浮空输入模式*/ GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN ; /*调用库函数，初始化GPIOD*/ GPIO_Init(AM2302_GPIO_PORT, &GPIO_InitStructure); } /* * 函数名：AM2302_Mode_Out_PP * 描述 ：使AM2302-DATA引脚变为输出模式 * 输入 ：无 * 输出 ：无 */ static void AM2302_Mode_Out_PP(void) { GPIO_InitTypeDef GPIO_InitStructure; /*选择要控制的GPIOD引脚*/ GPIO_InitStructure.GPIO_Pin = AM2302_PIN; /*设置引脚模式为通用推挽输出*/ GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; /*设置引脚速率为50MHz */ GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; /*调用库函数，初始化GPIOD*/ GPIO_Init(AM2302_GPIO_PORT, &GPIO_InitStructure); } static uint8_t Read_Byte(void) { uint8_t i, temp=0; for(i=0;i<8;i++) { /*每bit以50us低电平标置开始，轮询直到从机发出 的50us 低电平 结束*/ while(AM2302_DATA_IN() == Bit_RESET) {} /*AM2302 以22~30us的高电平表示“0”，以68~75us高电平表示“1”， 通过检测60us后的电平即可区别这两个状态*/ Delay_us(30); //延时50us if(AM2302_DATA_IN() == Bit_SET)//60us后仍为高电平表示数据“1” { /*轮询直到从机发出的剩余的 30us 高电平结束*/ while(AM2302_DATA_IN()==Bit_SET); temp|=(uint8_t)(0x01<<(7-i)); //把第7-i位置1 } else //60us后为低电平表示数据“0” { temp&=(uint8_t)~(0x01<<(7-i)); //把第7-i位置0 } } return temp; } uint8_t Read_AM2302(AM2302_Data_TypeDef *AM2302_Data) { /*输出模式*/ unsigned char tmp; AM2302_Mode_Out_PP(); AM2302_DATA_OUT(HIGH); Delay_ms(2); /*主机拉低*/ AM2302_DATA_OUT(LOW); /*延时2ms*/ Delay_ms(2); /*总线拉高 主机延时30us*/ AM2302_DATA_OUT(HIGH); Delay_us(30); //延时30us /*主机设为输入 判断从机响应信号*/ AM2302_Mode_IPU(); /*判断从机是否有低电平响应信号 如不响应则跳出，响应则向下运行*/ if(AM2302_DATA_IN()==Bit_RESET) //T ! { /*轮询直到从机发出 的80us 低电平 响应信号结束*/ while(AM2302_DATA_IN()==Bit_RESET){} /*轮询直到从机发出的 80us 高电平 标置信号结束*/ while(AM2302_DATA_IN()==Bit_SET){} /*开始接收数据*/ AM2302_Data->humiHighByte= Read_Byte(); AM2302_Data->humiLowByte= Read_Byte(); AM2302_Data->temmHighByte= Read_Byte(); AM2302_Data->temmLowByte= Read_Byte(); AM2302_Data->check_num= Read_Byte(); /*读取结束，引脚改为输出模式*/ AM2302_Mode_Out_PP(); /*主机拉高*/ AM2302_DATA_OUT(HIGH); /*检查读取的数据是否正确*/ tmp = AM2302_Data->humiHighByte + AM2302_Data->humiLowByte + AM2302_Data->temmHighByte+ AM2302_Data->temmLowByte; if(AM2302_Data->check_num == tmp ) return SUCCESS; else return ERROR; } else { return ERROR; } }

delay.c这里定义了两个delay函数，如下；

void Delay_us(__IO u32 us) { u32 temp; SysTick->LOAD = 180 * us; SysTick->VAL = 0x00; SysTick->CTRL = 0x0005; temp = SysTick->CTRL; while((temp & 0x01) && (!(temp & (1 << 16)))) { temp = SysTick->CTRL; } SysTick->VAL = 0x00; SysTick->CTRL = 0x00; } void Delay_ms(__IO u32 ms) { u32 temp; SysTick->LOAD = 180000 * ms; SysTick->VAL = 0x00; SysTick->CTRL = 0x0005; temp = SysTick->CTRL; while((temp & 0x01) && (!(temp & (1 << 16)))) { temp = SysTick->CTRL; } SysTick->VAL = 0x00; SysTick->CTRL = 0x00; }

main.c

while(1) { /*调用Read_AM2302读取温湿度，若成功则输出该信息*/ if( Read_AM2302(&AM2302_Data)==SUCCESS) { //计算出实际湿度值的10倍 RH_Value= AM2302_Data.humiHighByte*256 + AM2302_Data.humiLowByte; RH_H = RH_Value/10; RH_L = RH_Value%10; //计算出时间温度值的10倍 TEMP_Value = AM2302_Data.temmHighByte*256 + AM2302_Data.temmLowByte; TP_H = TEMP_Value/10; TP_L = TEMP_Value%10; printf("\r\n读取AM2302成功!\r\n\r\n湿度为%d.%d ％RH，温度为 %d.%d℃ \r\n",RH_H,RH_L,TP_H,TP_L);//“\”表示转向一下行 } else printf("Read AM2302 ERROR!\r\n");

原博主的代码是没法直接通过的，和博主不一样的地方有下：

（1）GPIO那里，F1和F4是不一样的，

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

（2）用系统定时器编写了两个定时函数

void Delay_ms(__IO u32 ms)

void Delay_us(__IO u32 us)

（3）最要的是这里：

AM2302_DATA_OUT(HIGH);

先拉高，在开始通信，这部分在FPGA也是这样处理的，这里又调试了好久。-------千万注意

（4）这里是一定要这样：

tmp = AM2302_Data->humiHighByte + AM2302_Data->humiLowByte + AM2302_Data->temmHighByte+ AM2302_Data->temmLowByte;

如果，采用博主的

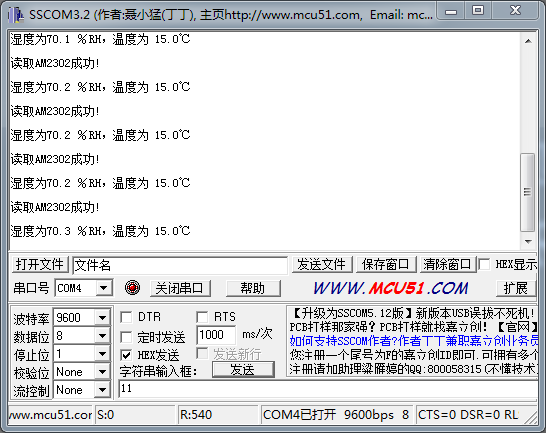

结果如下：
