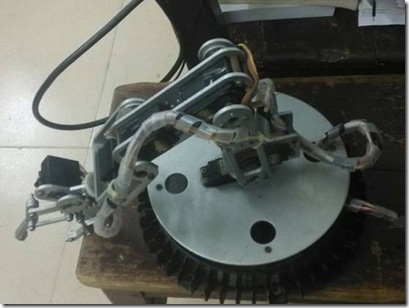

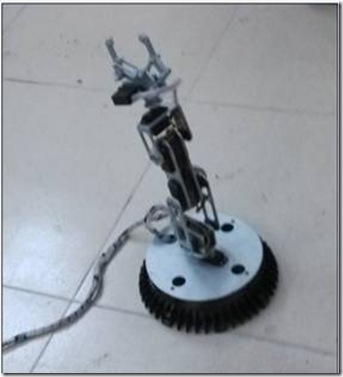

机械手为6路舵机，在控制机械手的同时要了解舵机的工作原理。

舵机工作原理

标准的舵机有3条导线，分别为电源线，地线，控制线。

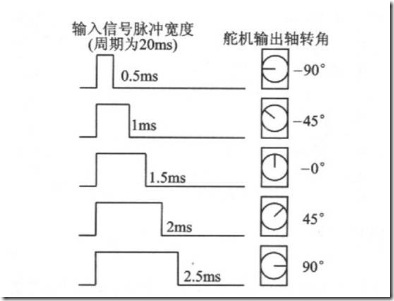

舵机的控制信号为周期是 20ms 的脉宽调制（ PWM ）信号，其中脉冲宽度从0.5ms-2.5ms ，相对应舵盘的位置为 0 － 180 度，呈线性变化。也就是说 ， 给它提供一定的脉宽 ， 它的输出轴就会保持在一个相对应的角度上 ， 无论外界转矩怎样改变 ， 直到给它提供一个另外宽度的脉冲信号 ， 它才会改变输出角度到新的对应的位置上 。 舵机内部有一个基准电路 ， 产生周期 20ms ， 宽度 1.5ms 的基准信号 ， 有一个比较器 ， 将外加信号与基准信号相比较 ， 判断出方向和大小 ， 从而产生电机的转动信号 。由此可见，舵机是一种位置伺服的驱动器，转动范围不能超过 180 度 ，适用于那些需要角度不断变化并可以保持的驱动当中 。

因此，我们只需要控制好pwm波就可以对每路舵机进行控制，这里先简单介绍一下用dsp来控制舵机的方法。在dsp中只需要用pwm模块，产生一个周期为20ms的占空比可调的pwm波（根据CMPA来调。）然后，上位机发送CMPA的值给dsp就可以了。

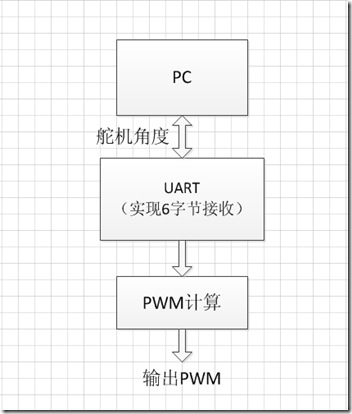

以前我还没有在FPGA中来对舵机进行控制，但是用FPGA来实现也是简单的，6路舵机的控制框图如下：

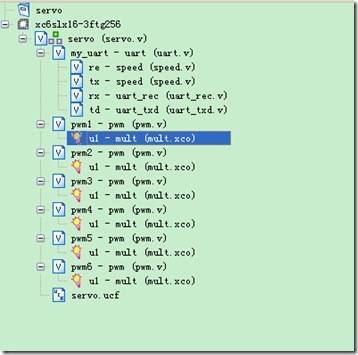

工程文件视图：6个pwm模块是一样的。

实现6字节uart接收和发送，verilog代码如下：

module uart_rec(clk,rst_n,clk_bps,rxd,bps_start,rec_data,rec_ready); input clk,rst_n,clk_bps,rxd; output bps_start; output rec_ready; reg rec_ready; reg [47:0]rec_temp; output [47:0]rec_data; reg [47:0]rec_data_r; reg rs232_rx0,rs232_rx1/*,rs232_rx2,rs232_rx3*/; reg bps_start_r; reg [7:0]num;//鎺ユ敹鏁版嵁浣嶆暟 wire neg_start; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin rs232_rx0 = 1'b0; rs232_rx1 = 1'b0; // rs232_rx2 <= 1'b0; // rs232_rx3 <= 1'b0; end else begin //rs232_rx0<=rxd; rs232_rx1=rs232_rx0; rs232_rx0=rxd; // rs232_rx2<=rs232_rx1; //rs232_rx3<=rs232_rx2; end end assign neg_start=/*rs232_rx3 & rs232_rx2 &*/ rs232_rx1 & ~rs232_rx0; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin rec_ready<=0;bps_start_r<=0;end else if(neg_start) begin rec_ready<=1;bps_start_r<=1; end//鍑嗗鎺ユ敹鏁版嵁 else if(num==60) begin bps_start_r<=0; rec_ready<=0; end end assign bps_start=bps_start_r; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin num<=0; rec_temp<=0; // rec_data_r<=0; end else if(clk_bps) begin num<=num+1; case(num) 8'd1: rec_temp[0]<=rxd; 8'd2: rec_temp[1]<=rxd; 8'd3: rec_temp[2]<=rxd; 8'd4: rec_temp[3]<=rxd; 8'd5: rec_temp[4]<=rxd; 8'd6: rec_temp[5]<=rxd; 8'd7: rec_temp[6]<=rxd; 8'd8: rec_temp[7]<=rxd; 8'd11: rec_temp[8]<=rxd; 8'd12: rec_temp[9]<=rxd; 8'd13: rec_temp[10]<=rxd; 8'd14: rec_temp[11]<=rxd; 8'd15: rec_temp[12]<=rxd; 8'd16: rec_temp[13]<=rxd; 8'd17: rec_temp[14]<=rxd; 8'd18: rec_temp[15]<=rxd; 8'd21: rec_temp[16]<=rxd; 8'd22: rec_temp[17]<=rxd; 8'd23: rec_temp[18]<=rxd; 8'd24: rec_temp[19]<=rxd; 8'd25: rec_temp[20]<=rxd; 8'd26: rec_temp[21]<=rxd; 8'd27: rec_temp[22]<=rxd; 8'd28: rec_temp[23]<=rxd; 8'd31: rec_temp[24]<=rxd; 8'd32: rec_temp[25]<=rxd; 8'd33: rec_temp[26]<=rxd; 8'd34: rec_temp[27]<=rxd; 8'd35: rec_temp[28]<=rxd; 8'd36: rec_temp[29]<=rxd; 8'd37: rec_temp[30]<=rxd; 8'd38: rec_temp[31]<=rxd; 8'd41: rec_temp[32]<=rxd; 8'd42: rec_temp[33]<=rxd; 8'd43: rec_temp[34]<=rxd; 8'd44: rec_temp[35]<=rxd; 8'd45: rec_temp[36]<=rxd; 8'd46: rec_temp[37]<=rxd; 8'd47: rec_temp[38]<=rxd; 8'd48: rec_temp[39]<=rxd; 8'd51: rec_temp[40]<=rxd; 8'd52: rec_temp[41]<=rxd; 8'd53: rec_temp[42]<=rxd; 8'd54: rec_temp[43]<=rxd; 8'd55: rec_temp[44]<=rxd; 8'd56: rec_temp[45]<=rxd; 8'd57: rec_temp[46]<=rxd; 8'd58: rec_temp[47]<=rxd; default: ; endcase end else if(num==60) begin num<=0; rec_data_r<=rec_temp; end end assign rec_data=rec_data_r; endmodule

module uart_txd(clk,rst_n,clk_bps,bps_start,rec_ready,rec_data,txd); input clk,rst_n,clk_bps,rec_ready; input [47:0]rec_data; output bps_start,txd; reg [47:0]txd_temp; reg bps_start_r; reg txd_r; reg [7:0]num; //reg en; wire neg_int;//鏄惁妫€鏌ュ埌int鐨勪笅闄嶆部 reg int0,int1; always @(posedge clk or negedge rst_n) begin if(!rst_n) begin int0<=0; int1<=0; // int2<=0; end else begin int0<=rec_ready; int1<=int0; // int2<=int1; end end assign neg_int=int1 & ~int0;//涓轰竴琛ㄧず涓嬮檷娌鍒颁簡 always @(posedge clk or negedge rst_n) begin if(!rst_n) begin bps_start_r<=1'b0;/*en<=0; txd_temp<=0;*/end else if(neg_int) begin /*en<=1; */bps_start_r<=1;txd_temp<=rec_data;end else if(num==60) begin /*en<=0;*/bps_start_r<=0;end end always @(posedge clk or negedge rst_n) begin if(!rst_n) begin num<=0; txd_r<=1; end else //if(en) if(clk_bps) begin num<=num+1; case(num) 8'd0: txd_r<=0; 8'd1: txd_r<=txd_temp[0]; 8'd2: txd_r<=txd_temp[1]; 8'd3: txd_r<=txd_temp[2]; 8'd4: txd_r<=txd_temp[3]; 8'd5: txd_r<=txd_temp[4]; 8'd6: txd_r<=txd_temp[5]; 8'd7: txd_r<=txd_temp[6]; 8'd8: txd_r<=txd_temp[7]; 8'd9: txd_r<=1; 8'd10: txd_r<=0; 8'd11: txd_r<=txd_temp[8]; 8'd12: txd_r<=txd_temp[9]; 8'd13: txd_r<=txd_temp[10]; 8'd14: txd_r<=txd_temp[11]; 8'd15: txd_r<=txd_temp[12]; 8'd16: txd_r<=txd_temp[13]; 8'd17: txd_r<=txd_temp[14]; 8'd18: txd_r<=txd_temp[15]; 8'd19: txd_r<=1; 8'd20: txd_r<=0; 8'd21: txd_r<=txd_temp[16]; 8'd22: txd_r<=txd_temp[17]; 8'd23: txd_r<=txd_temp[18]; 8'd24: txd_r<=txd_temp[19]; 8'd25: txd_r<=txd_temp[20]; 8'd26: txd_r<=txd_temp[21]; 8'd27: txd_r<=txd_temp[22]; 8'd28: txd_r<=txd_temp[23]; 8'd29: txd_r<=1; 8'd30: txd_r<=0; 8'd31: txd_r<=txd_temp[24]; 8'd32: txd_r<=txd_temp[25]; 8'd33: txd_r<=txd_temp[26]; 8'd34: txd_r<=txd_temp[27]; 8'd35: txd_r<=txd_temp[28]; 8'd36: txd_r<=txd_temp[29]; 8'd37: txd_r<=txd_temp[30]; 8'd38: txd_r<=txd_temp[31]; 8'd39: txd_r<=1; 8'd40: txd_r<=0; 8'd41: txd_r<=txd_temp[32]; 8'd42: txd_r<=txd_temp[33]; 8'd43: txd_r<=txd_temp[34]; 8'd44: txd_r<=txd_temp[35]; 8'd45: txd_r<=txd_temp[36]; 8'd46: txd_r<=txd_temp[37]; 8'd47: txd_r<=txd_temp[38]; 8'd48: txd_r<=txd_temp[39]; 8'd49: txd_r<=1; 8'd50: txd_r<=0; 8'd51: txd_r<=txd_temp[40]; 8'd52: txd_r<=txd_temp[41]; 8'd53: txd_r<=txd_temp[42]; 8'd54: txd_r<=txd_temp[43]; 8'd55: txd_r<=txd_temp[44]; 8'd56: txd_r<=txd_temp[45]; 8'd57: txd_r<=txd_temp[46]; 8'd58: txd_r<=txd_temp[47]; 8'd59: txd_r<=1; default: ; endcase end else if(num==8'd60) begin num<=0; txd_r<=1; end end assign bps_start=bps_start_r; assign txd=txd_r; endmodule

计算pwm：

0.5ms对应 25000个clk

2.5ms对应 125000个clk

假定1.5ms的时候在中间，为了好计算，这个时候认为是90，即0.5ms认为是0度，2.5为180度。

将输入的角度（串口接收的数据）换算成cnt（多少个clk） cnt=25000+555x

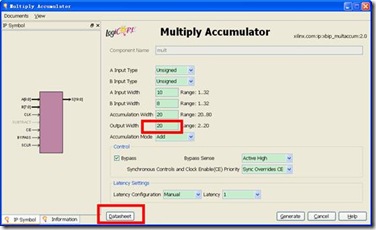

这里肯定就要用到乘法器了。用到了ip核了，这里有倒腾了几个小时，这里记录下一些教训吧。对于xilinx的新手要使用ip核的话，在ip核那里有datesheet，要正确使用的话需要阅读手册。

除了这个之外，需要注意的是选择好output的宽度，我之前没设置好这个宽度，数据就是不对，后面通过Isim的仿真才发现了这个问题，这也反映了仿真的重要性，至于调试利器chipscope的话，我这电脑实在是太慢，不到最后，不采用了。

Pwm模块的verilog设计：

`timescale 1ns / 1ps ////////////////////////////////////////////////////////////////////////////////// // Company: // Engineer: // // Create Date: 16:32:07 04/08/2014 // Design Name: // Module Name: pwm // Project Name: // Target Devices: // Tool versions: // Description: // // Dependencies: // // Revision: // Revision 0.01 - File Created // Additional Comments: // ////////////////////////////////////////////////////////////////////////////////// module pwm( input clk, input rst_n, input [7:0] angle, output pwm // output [19:0]cnt ); //产生周期为20ms,时钟周期为20ns reg [19:0]cnt_period; always @(posedge clk) begin if(!rst_n) cnt_period<=0; else if(cnt_period==20'd1000000) cnt_period<=0; else cnt_period<=cnt_period+1'b1; end /* 0.5ms对应 25000个clk 2.5ms对应 125000个clk 假定1.5ms的时候在中间，为了好计算，这个时候认为是90，即0.5ms认为是0度，2.5为180度 将输入的角度换算成cnt（多少个clk） cnt=25000+555x */ wire [19:0]cnt; wire [19:0]mut_temp; wire [9:0]a=10'd555; //wire [7:0]b=8'd90; assign cnt=25000+mut_temp; assign pwm=(cnt_period<=cnt)?1:0; wire sclr,ce,bypass; assign sclr=0; assign ce=1; assign bypass=1; mult u1 ( .clk(clk), // input clk .ce(ce), // input ce .sclr(sclr), // input sclr .bypass(bypass), // input bypass .a(a), // input [9 : 0] a .b(angle), // input [7 : 0] b .s(mut_temp) // output [17 : 0] s ); endmodule

经过示波器测量，发现信号没有问题的话，接上舵机，试试效果。

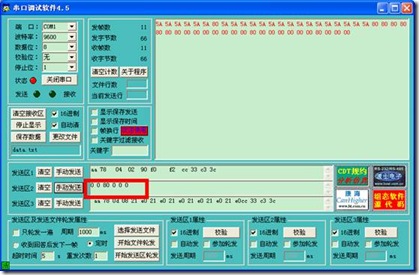

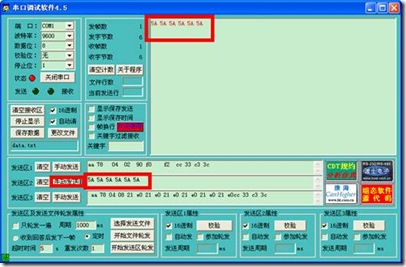

注意一次发送6个字节，90度换算成16进制就是5A

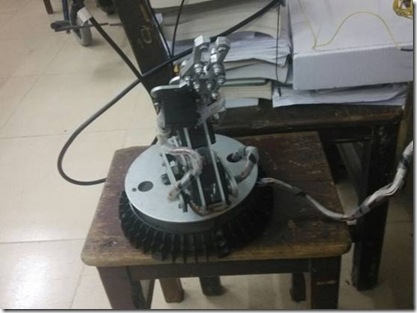

结果却没有看到想要的结果，发现有一个舵机瘫在那了，才记起来了，有一个舵机是坏的，正好有机会换一个了，哈哈。不过不影响测试，试试其它的。

下一步就进行MFC的上位机设计了，这个可能就比较快了。
