软件使用版本：Quartus II 13.0+Modelsim_Altera10.1d

工程使用例程：tcd1209+ad9945，verilog HDL设计

仿真选择：时序仿真

撰写人：Strive_JP

一、开始前的准备:

时序仿真即后仿真，是利用SDF文件对原有设计进行时序标注之后，再进行仿真。时序仿真可以反映设计的时序性能，使设计接近于真实情况。Modelsim本身不可以产生时序仿真所需的SDF文件，但可对EDA工具如QuartusII 生成的SDF文件进行仿真。仿真前，首先需要用quartusII 生成用于功能或时序仿真的网表文件.vo），以及使用EDA 仿真工具生成时序仿真所需的延时输出文件(.sdo)。

二、时序仿真流程

1、设置modelsim仿真路径，打开quartus II工具，选择菜单栏下面的tools option选项，打开如下界面。

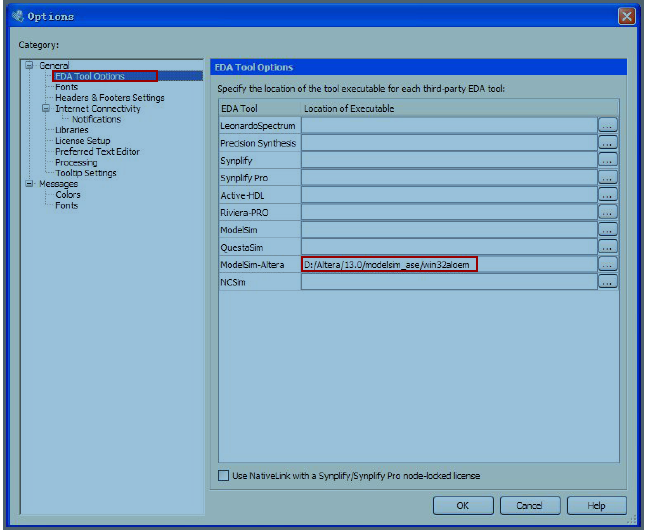

2、在EDA Tools Options里面设置好Modelsim_Altera的路径。其实现在quartusII版本较高，与Modelsim_Altera都是一起安装的。这一步基本已经做好。

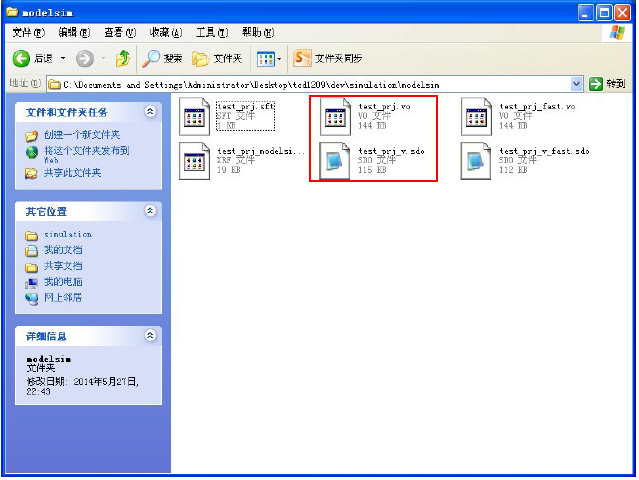

3、打开QuartusII工程文档。进行RTL设计，编译、综合完成后，生成所需的.vo和.sdo文件，生成的文件在quartusII 工程目录的simulation文件夹里面。这里以项目过程中一个例子来说明。生成的工作路径中文件如下所示。

4、接来这一部分非常重要，也是Modelsim-altera软件不同于以往的Modelsim软件重要的一步。将仿真过程中用的的库文件复制到上面文件夹中（必须放在此文件夹中，否则无效）。在本例程中只用到了器件库，CycloneII。因此只需将编译好的cyclone库文件拷贝到该文件夹中。库文件路径为：D:\Altera\13.0\modelsim_ase\altera\verilog\cycloneii。即安装路径下面的子路径。当然也可以在Modelsim-altera中新建库文件，编译所需要的库，之后再将库文件拷贝至此目录下。

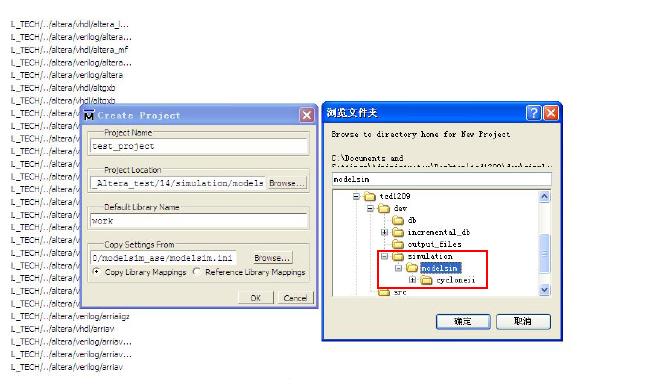

5、打开Modelsim-Altera，新建工程。工程路径同样也指向modelsim文件夹下面。如下图所示。

6、添加文件至工程，由于进行时序仿真，故这里面添加.vo和testbench文件。全编译完成后，开始继续下面的仿真。

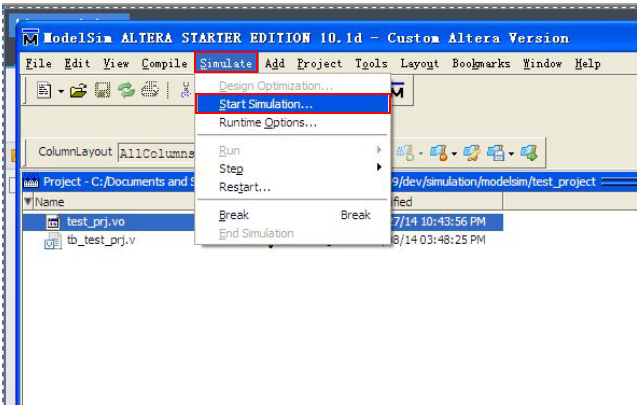

7、在功能仿真中，我们通常只需要输入vsim testbench就能执行仿真。但是时序仿真需要指定库路径和.sdo文件。万万不可像功能仿真那样了。选择菜单栏的simulate。

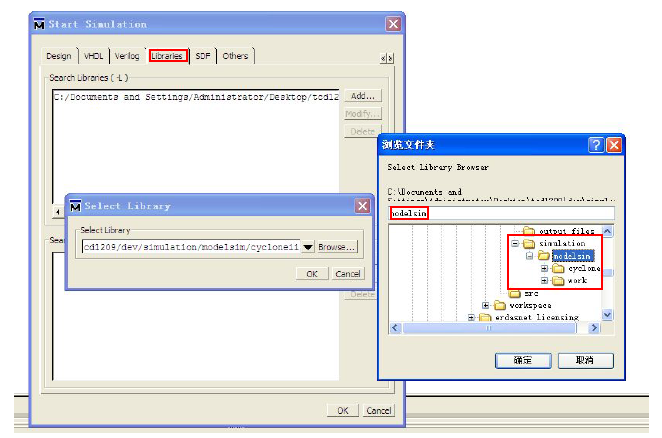

8、进入start simulation界面，在Design窗口的work库中选择testench模块。切换到libraries界面，增加modelsim文件夹里面的cycloneII库至libraries里面。如下图所示：

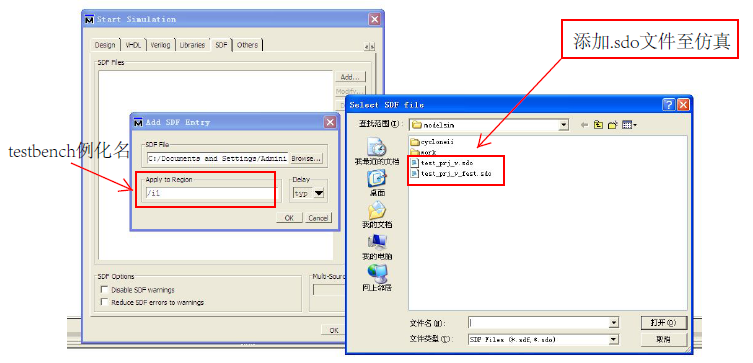

9、库文件增加完成后，切换至SDF窗口，增加.sdo文件，在Apply to Region窗口中输入testbench的例化名（这点很重要，注意是例化名）。

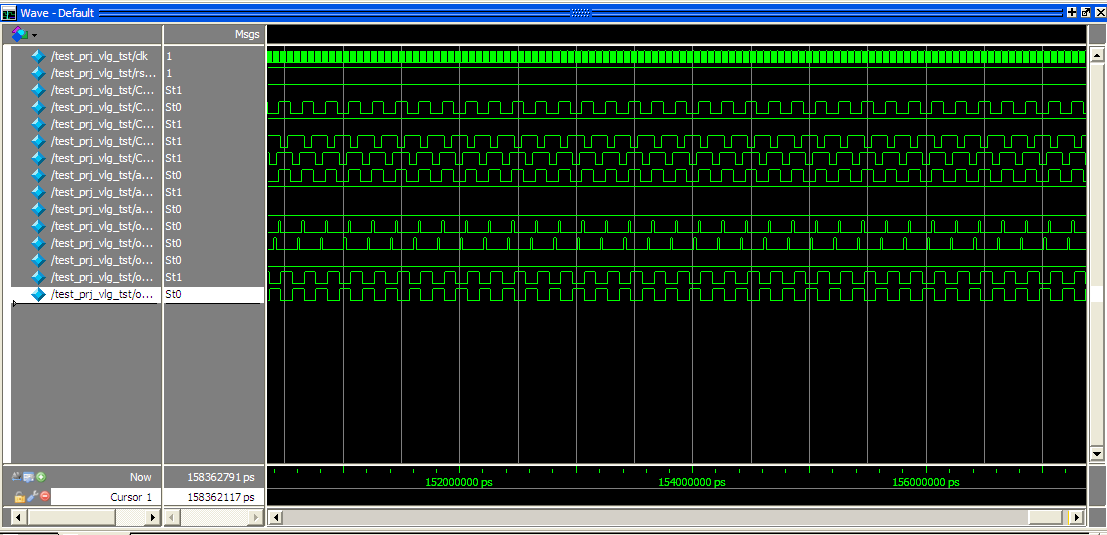

10、点击一系列的OK之后，Modelsim-Altera自动进入仿真界面。增加波形至wave窗口，运行run，完成仿真。

这样，利用Modelsim-Altera采用GUI进行时序仿真的流程就此结束。

三、Modelsim-Altera时序仿真过程中调用四种常用的仿真库，分别为：

·元件库，例如本例程所用到的cycloneII元件库，根据FPGA特定的型号。

·altera_mf，调用Megafunction的设计仿真时需要；

·lpm，调用lpm元件的设计仿真时需要；

·primitive库，调用altera的原语(primitive)设计仿真时需要；

Modelsim在仿真过程中，工作库只能有一个，而资源库则可以有多个。Modelsim-Altera在安装后，安装目录下已经默认安装很多库，在仿真的时候拷贝到仿真目录下即可直接调用。资源库是不变的，而工作库是用来把不同设计的编译文件放进去，且根据需要，不断更新。
