如何画出美观、大方的时序图，从接触FPGA开始，相信很多人都考虑过。用VISIO、用绘图工具，No，那不方便加丑爆了。今天推荐一款专业绘制时序图的神器------Timedesigner。

1、首先从网上下载一款Timedesiner软件，鄙人用的是TimingDesigner 9.103。网上有，找不到再留言给我，分享给你。

包含下面三个文件：

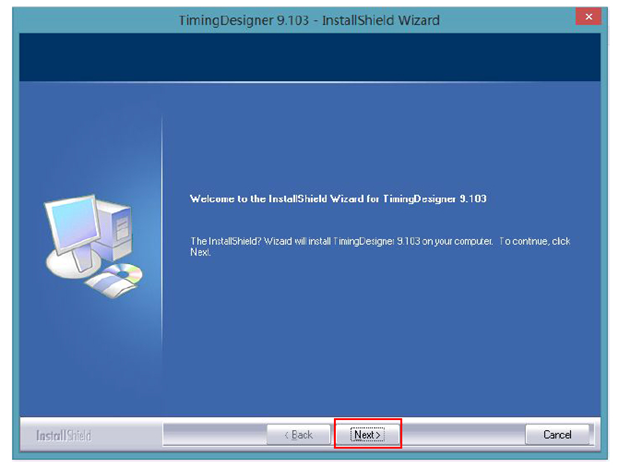

2、下一步不用说了，点击安装

3、安装完成再按照说明破解吧。虽然中国盗版多，但没办法啊。哈哈。。。

完成之后，开始菜单下出现：

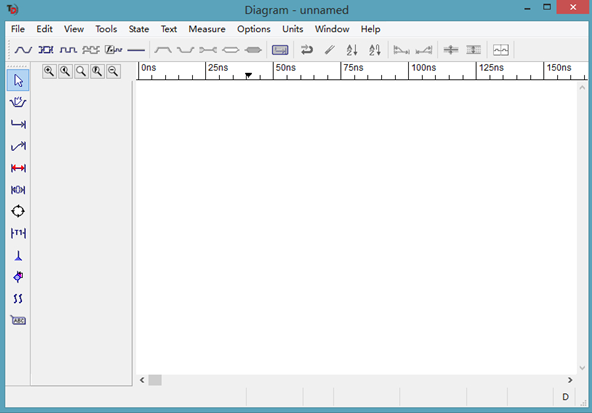

4、打开软件之后，很清晰的画面

5、这样，就可以绘制让人羡慕的时序图了。无论是科研，还是以后写论文，都必不可少，让人眼前一亮啊。

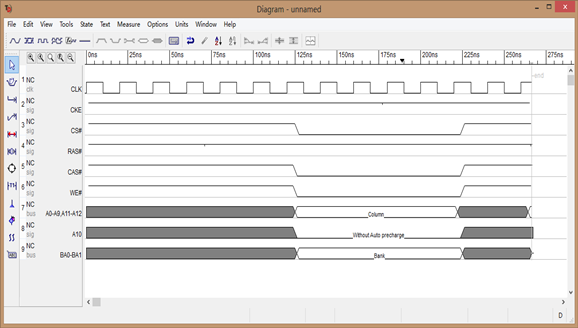

绘制个例子吧：
