花了两天的时间和一个大四的写了TCD1209和AD9945的程序，我负责写AD9945的，朋友复杂TCD1209，后期整合就交给他了。

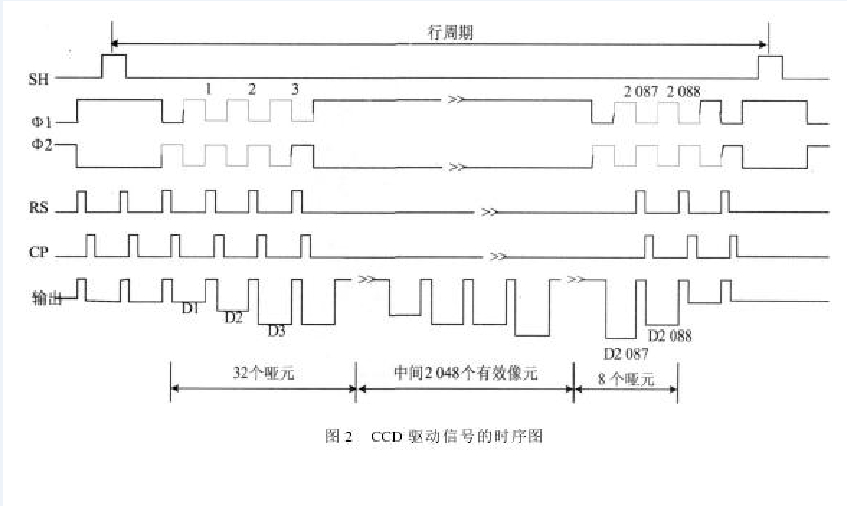

1209的驱动也就是更加Timing Chart做好时序吧。时序信号有五个，直接把图贴上来吧，看的也更仔细点。

当时设想的是外部晶振50Mhz，通过FPGA内部PLL直接设置100Mhz，再通过分频来时序这些时序。

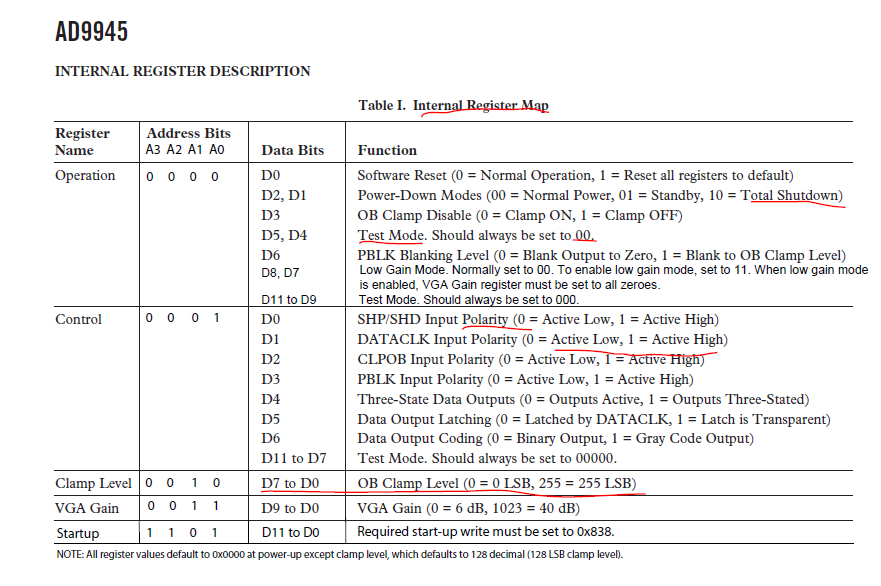

相对来说AD9945就复杂点了。首先得配置内部寄存器，通过寄存器写入AD转换的参数，包括下面一些寄存器：

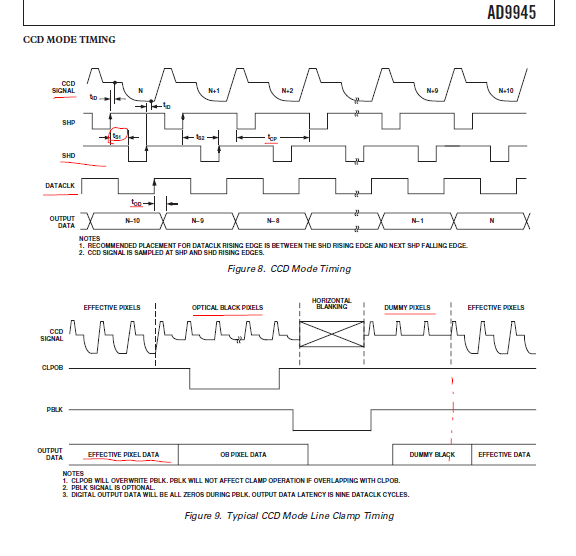

写入寄存器之后，还得完成下面这些时序：

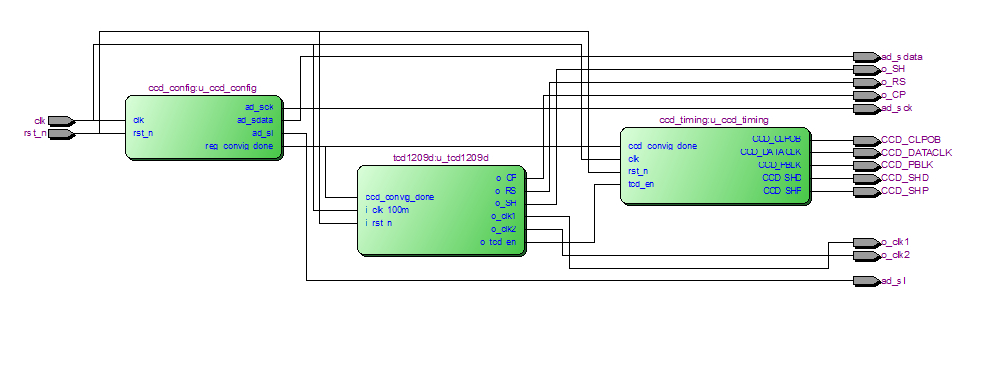

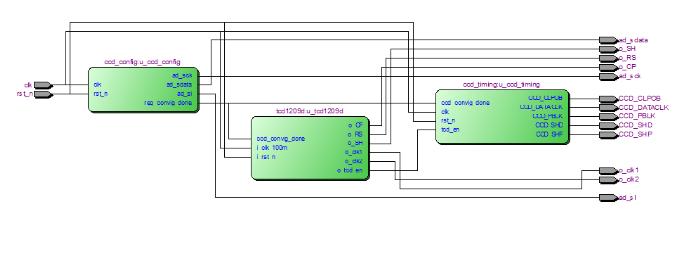

写完程序的人，总是感觉很简单，写的时候需要考虑的还真不少。不过，总算搞定这些了。综合后RTL视图如下：

由于代码奇烂，就不好意思贴出来了。。。

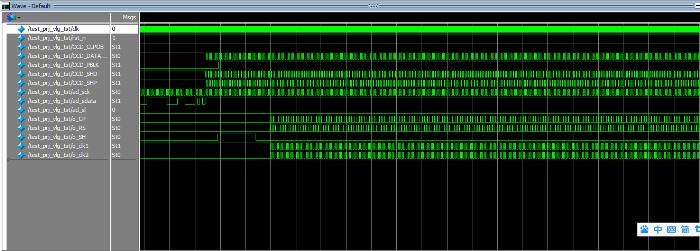

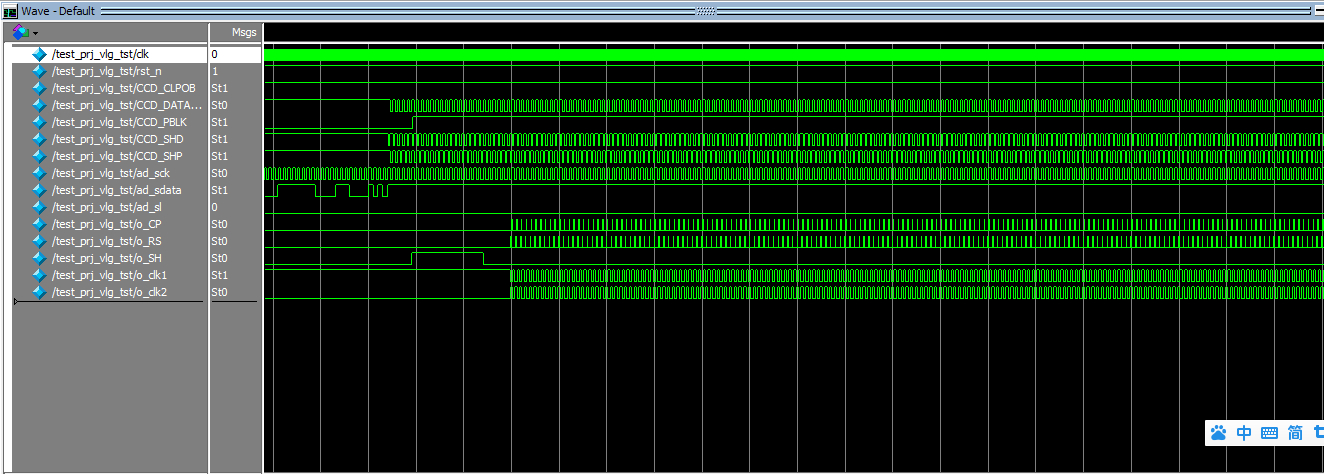

当然，免不了需要Model-sim仿真，要不然哪知道正确与否呢。

不多说了，剩下的工作还是整个设计系统的联调了。

未完待续。。。。。
