TCD1209------硬件调试

发表于 2014/4/9 22:43:03 阅读（5412）

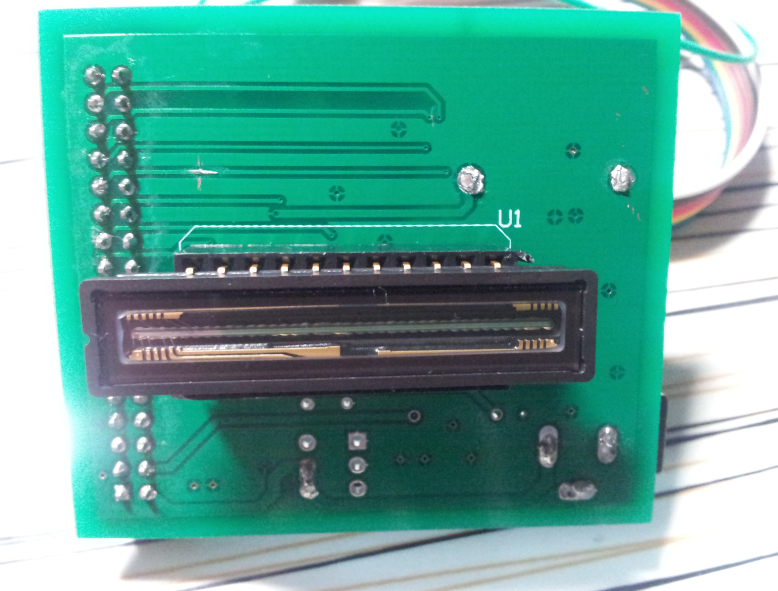

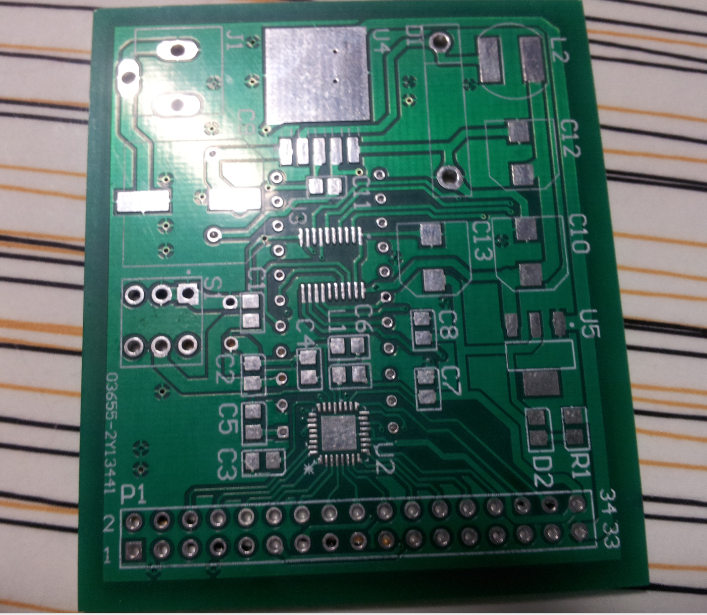

TCD1209的PCB已经做好了，刚拿到手就迫不及待焊接了一块，干劲十足啊，马上调试起来。板子做的太小了，不知道会不会影响使用呢。。

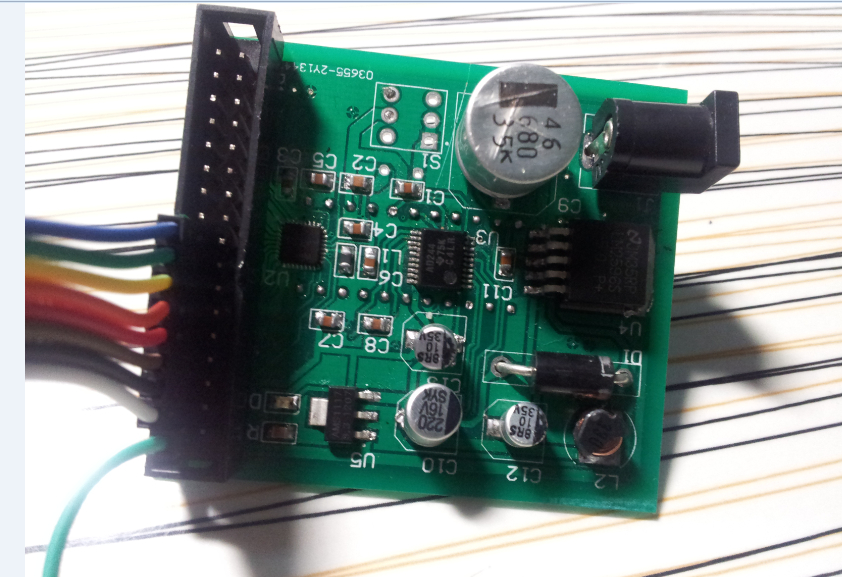

焊接对我来说不是很难，虽然都是贴片的，但好歹以前干过这瓷器活。但郁闷的是244封装小了点，好在还能勉强焊接上去。不影响使用就可以啦。后期再改正吧。。。

看起来不咋地啊。。。。哎，当初选器件失败，完全没考虑后期。。。

TCD1209放在后面了，现在想想，这种设计也挺SB的。。。

下次坚决不能这样干了，自己这样搞都看不下去了。哎，先把调试好吧，再考虑要不要重新制板吧。

调试过程中遇到的问题有很多：

1、电源部分开始完全不正确，LM2596进去多少电压，出来就是多少，也不知道咋搞的，瞎捣鼓捣鼓就好了，这部分没得解释也解释不清。不过好在电源电压稳定，滤波效果很不错。

2、其他部分直接写了个简单的测试信号，就是拿方波来调试整个电路的信号传输效果。问题还是出在AT74ACT244上面，输入一路信号居然对别的输出引脚有很长的串扰。这太令我纠结了。测试了一下午，什么原因都找过了，PCB板都给我割线了。还是解决不了。。怎么办？分析信号是经过244芯片里面出来的，于是总怀疑自己的焊接，又拿着烙铁瞎捣鼓了。问题还是解决不了。后来气的干脆直接上程序，果然，奇葩总是意想不到地发生，各路信号非常正常，无论是波形还是电压值，一点问题都没有。为什么？为什么？反复问自己。难道是当初一路信号线，数字IC其他端悬空，导致干扰？谁能给个合理的解释啊。。

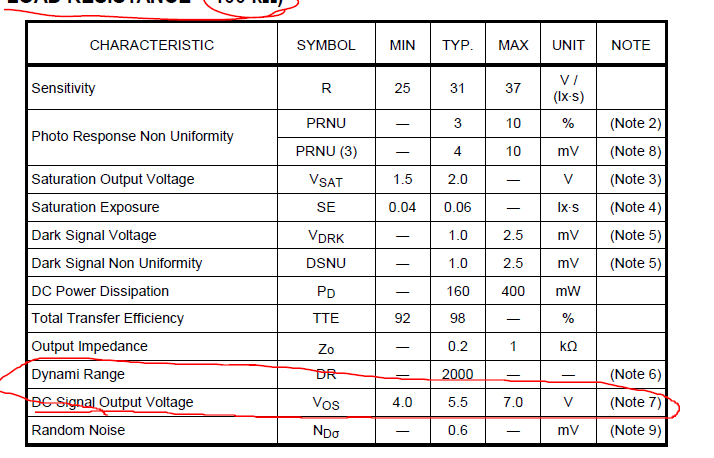

经过测试，TCD1209各路信号终于正常了。。示波器测1209输出端，电压稳定在4V-7V，基本符合手册要求吧。
