最近上班，一个小项目用到fpga去做oled的驱动，主要是非标准的驱动，所以采用fpga去做。驱动当然没问题。遇到1个问题是IO电平的问题。因为后面oled驱动需要用1.8V 逻辑电平去驱动。为此需要改变默认的IO电平3.3V。

查找资料与问各位大神。得出解决的方法是这样的。

硬件设置bank端口供电电压为1.8V。软件在pin planner里面设置IO端口为1.8V。

然而拿到cb的书，里面有介绍这个的问题，只是说只需要VCCIO大于或者等于目标IO口电压即可，那这样，我用VCCIO=3.3V,只需要软件对IObank电压进行设置即可，但事实不行，需要硬件VCCIO支持，只有等待板子回来验证了。

具体方式是这样操作的

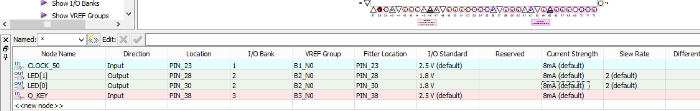

1. 打开 Pin Planner (快捷键: CTRL + Shift + N)

2. 在Pin Planner窗口中点击右键菜单并选择 "Show I/O Banks".

3. 在IOBANK_1文本框中点击右键菜单并选择 "I/O bank properties ..."

4. 用你选择的电压只来设置 I/O bank的 VCCIO。

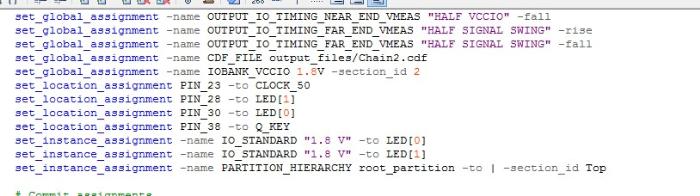

tcl脚本文件，IO bank设置为1.8V 编译通过。

标题

在Quartus II中，我是否可以手动设定某一个Bank的VCCPD为一个特定的电压?

说明

在Quartus® II软件中我们无法手动设置 VCCPD 电压。 因为VCCPD电压以来于该Bank的VCCIO。Quartus II 软件会根据相关的VCCIO设定来生成VCCPD电压。

你可以通过下面的设定来指定一个VCCIO 的电压。

set_global_assignment -name IOBANK_VCCIO -section_id

是要求的电压如3.3V， 是bank的名字，比如3C。

原文衔接

现在硬件已经固定，只等板子回来验证了。

话说CB的书很厚，很红，很像大学刚买的郭天祥C51单片机的书那么厚，那么值得入门的人看看。
