NXP_QN902x微信接入演示步骤
硬件:QN9020_MINIDK,装有微信的iPhone手机或者安卓手机
软件:微信例程nxp_weixin_airSync2.2.0_260_SDK1.3.7_Rev.1.0
步骤:

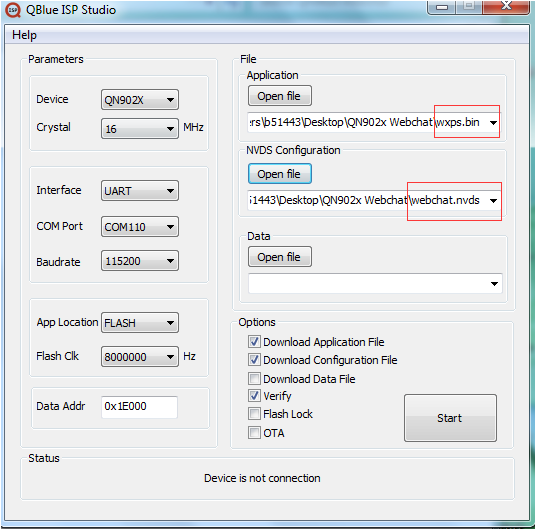

1)使用Qblue ISP Studio将wxps.bin文件和webchat.nvds文件下载进去。下载nvds文件的目的是为了将BLE的Device Address设为0xBC6A29251601

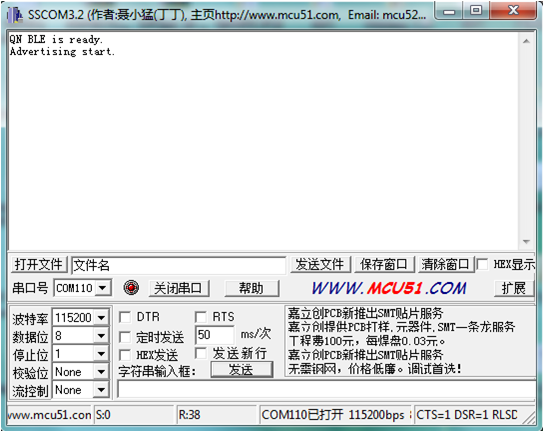

2)按下复位键,程序运行,这时LED1闪烁,表示设备正在进行广播。如果打开串口可以看到相关打印信息。
3)打开手机的蓝牙,微信中关注下方的公众号

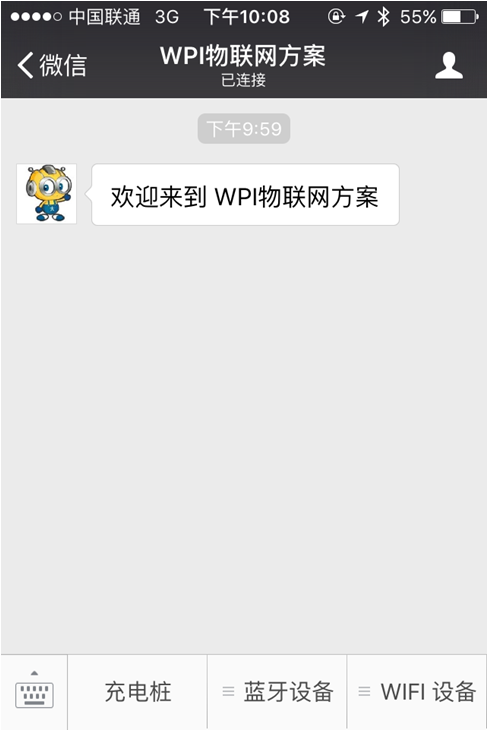

这时会进行设备连接,当显示下图所示界面时表示已经连接成功,

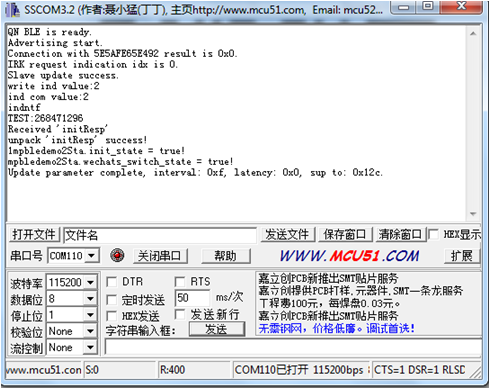

在串口助手中也可以看到相关的信息

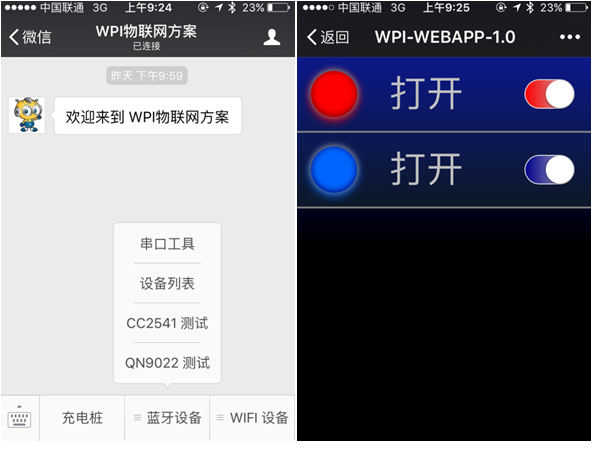

4)选择蓝牙设备-QN9022测试,进入到如下界面,这时就可以在微信中控制LED1和LED2两个灯的亮灭
所有资料见附件:
