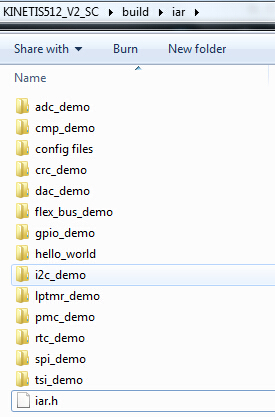

关于Kinetis L 系列的低功耗例程 比较多，而K 系列的低功耗例程相对较少。以Kinetis K60的官方SC代码为例，我们在其提供的例程里并没有看到低功耗例程。

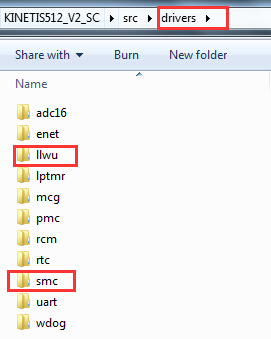

实际上在Driver里已经提供了相关的源文件，只是没有做demo而已。

所以这里我在hello_world的基础上做了一个简单的例子，实现的功能是：MCU进入到LLS低功耗模式，GPIO(PTE1)去唤醒MCU.

硬件平台：TWR_K60D100M

软件平台：IAR7.40.3

测试结果如下：

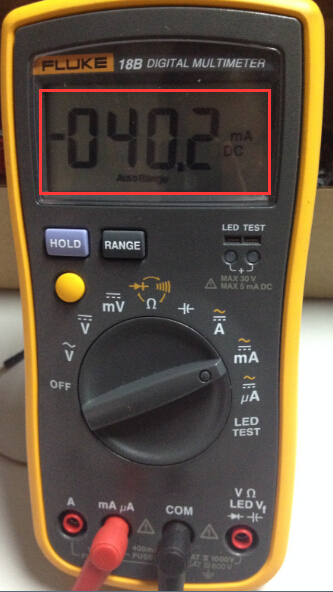

正常运行模式下电流为40.2mA

进入到低功耗模式之后电流下降到9uA

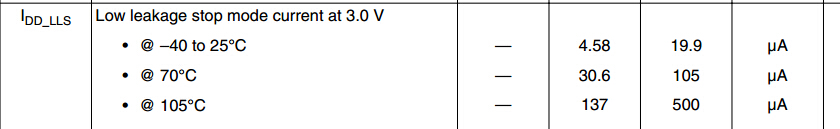

这和数据手册中的数据是一致的：

另外补充几点说明：

1) 并不是所有GPIO都可以在LLS模式去唤醒MCU，哪些GPIO可以在LLS模式下唤醒，需要去查看芯片手册。下图中的表格可以看出LLWU的唤醒源，包括外部引脚和内部唤醒源。

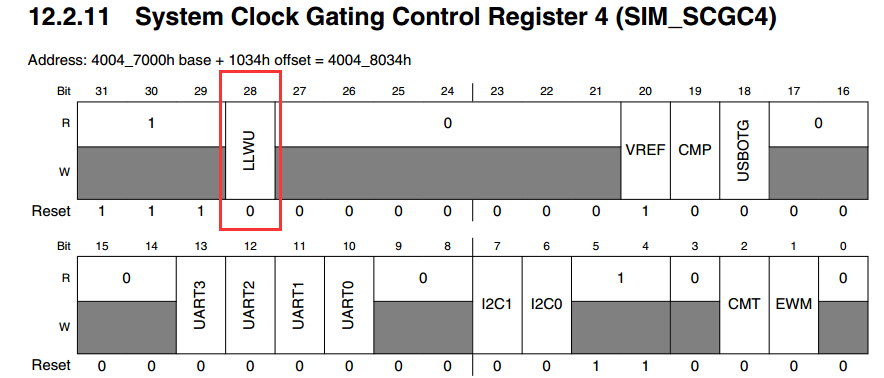

2）在操作K60 LLWU模块的寄存器之前需要打开LLWU的Clock Gate，这点与KL系列不同，另外也和新一代的K64，K22不同。其他芯片是没有这一位的，直接操作寄存器就可以。在做移植的时候需要留意这一点。

3）测功耗时要拔掉调试器如Jlink等。

代码如下：

KINETIS512_V2_SC_LLSDemo.rar

如果有人使用超核代码库，可参考以下代码：

main.rar

需要特别注意的是：超核渡鸦开发板上如果使用的芯片是MK60DN512ZVLQ12，那么直接跑这个代码是不行的，因为带Z的芯片和不带Z芯片在低功耗这个地方差别很大。
