手上有一块OK6410的板子，就想起来花点时间学习下经典的ARM系列ARM11。了解一下ARM11的开发流程，以及怎么跑系统。

ARM11和之前学习的STM32的开发是很不一样的。STM32，都是把代码烧到STM32芯片FLASH中，然后代码从FLASH中执行，而且程序执行是不需要外部挂ram的，因为芯片的内部就集成了一定大小的ram。

而ARM11是不一样的，内部没有FLASH和ram，所以就需要外挂flash设备和ram设备，然后ARM11通过存储控制器来操作这些设备。

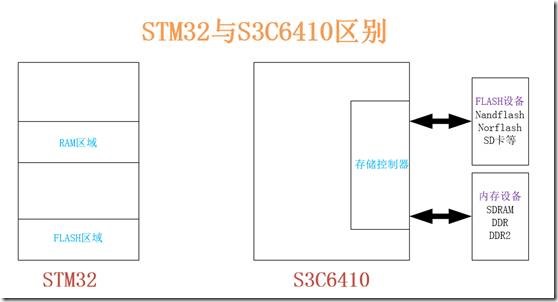

从图中就可以直观的看出区别了。对于S3C6410,因为内部没有存储器，所以需要将代码烧录到外挂的FLASH设备，这里FLASH设备可以有多种，但是一定要芯片支持的flash才行，这个在芯片的数据手册中是有说明的。程序执行，是需要内存的，所以还要外挂一个内存设备，用来执行程序，这里内存设备也可以有多种，但是也是要看芯片的数据手册看是支持哪一种内存设备。

两种的开发方式也是不同的。开发STM32程序，我们基本上都是用keil图形化界面开发，编译链接这些东西都是编译器搞定的，我们不需要写makefile，不需要写链接脚本，也不需要写启动代码，因为这些ST公司都为我们做好了。而且写的程序基本上都是用C语言写的。

但是ARM11开发就不一样的，需要在linux中开发，需要安装交叉编译工具链，这个时候就没有图形化开发界面了，需要自己写makefile，需要自己写链接脚本，而且重要的一点，需要自己写bootloader，也就是启动代码。

两种开发的指令也是不一样的，ARM11采用的是ARM指令，也就是32位指令，都是4字节对齐。但是STM32采用的是THUMB2指令，其中包含THUMB的16位指令，所以指令不是严格的4字节对齐。但是写STM32程序的时候，都是用C语言写的，所以对这些就不怎么关心。

但是在ARM11中开发就不一样了，因为开发bootloader代码时，是需要用汇编代码来写的，所以就要熟悉ARM11的汇编指令。会编写makefile，也要会编写链接脚本。

当然，STM32和ARM11还有其他的很多地方不一样。这里，就不介绍了，等到了具体的地方再加说明。

先来了解下ARM11的启动流程。

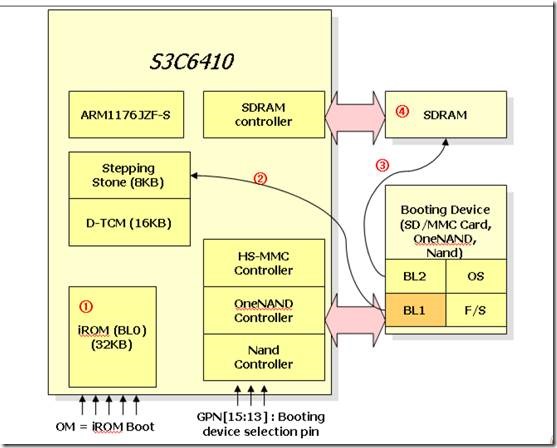

从ARM启动手册中截取的图。图中的BL是指bootloader。

一、 上电后，程序首先执行BL0程序，这个程序是芯片厂商固化在芯片中的程序。在这程序中，会有一些初始化东西，最重要的是对存储器控制器的初始化，使芯片能够访问外部的FLASH启动设备。

二、 BL0初始化后，会根据启动管脚的选择（因为ARM11支持多种存储介质启动），将外部启动存储设备的前8K数据给拷贝到stepping stone中，然后跳转到stepping stone执行。这个时候，执行的就是我们写的BL1程序。

三、 在BL1程序，我们会对芯片的一些寄存器进行设置，外部的一些外设进行初始化，比如nandflash，dram，串口等等。并对C语言环境进行配置，因为之后的程序有可能是用C语言写的。然后将外部存储启动设备中剩下的超过8K的程序拷贝到DRAM中，然后跳转到DRAM中执行程序。

所以，我们首先是要设定BL1的程序，在这个程序中，我们需要对芯片的一些寄存器进行设置，对外部的外设初始化，然后将FLASH中的代码拷贝到DRAM中，设置C语言环境，也就是配置堆，栈，BSS段清零。

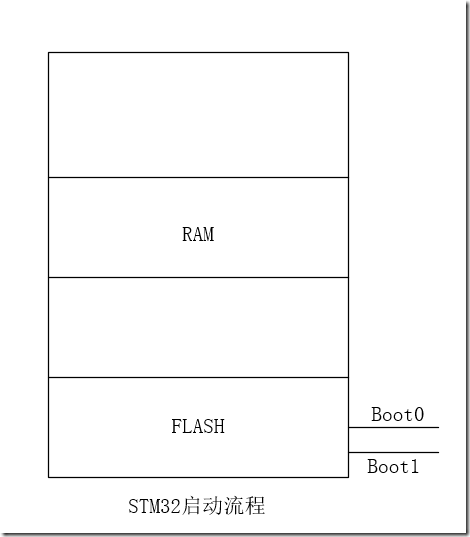

看看STM32启动流程，上电后，芯片会采集boot0，boot1管脚的值，然后决定是从FLASH启动，还是从RAM启动。选择好后，就开始执行启动代码的程序，对堆栈定义（设置堆栈大小，以及地址），然后设置中断向量表，然后进行时钟，NVIC的初始化。接着调用_main，注意这里_main不是我们所写的main函数，而是系统自带的函数，该函数就是初始化C所需资源，也就是设置堆栈，映射代码中变量到内存中，然后再跳转到我们编写的main函数，开始执行我们写的程序。

可见，STM32还是要相对简单一些的，因为STM32，对这些工作，ST公司都已经做好了，也就是在写程序之前添加的那个启动的汇编代码，所以我们关心的就是我们写的main函数设计。但是在ARM11中，我们除了关心我们的main函数设计，还要关心bootloader设计。

二话不说，ARM11走起。

首先，肯定是要安装编译环境。首先需要装一个虚拟机，然后再虚拟机上安装交叉工具链。也就是arm-linux- 的编译工具。这些，网上都有很多教程，参照教程就可以实现了。

然后就是程序的编写，也就是bootloader的编写。在这里，bootloader程序是保存在start.S文件中。另外，程序最终是放在nandflash中，程序是从nandflash中启动的。我对这个bootloader起名叫qboot。

然后就是编写makefile。

Codeall : start.o arm-linux-ld -Tqboot.lds -o qboot.elf $^ arm-linux-objcopy -O binary qboot.elf qboot.bin arm-linux-objdump -D -S qboot.elf > dump %.o : %.S arm-linux-gcc -g -c $^ %.o : %.c arm-linux-gcc -g -c $^ clean: rm *.o *.elf dump

其实也很简单，就是将我们写的start.S汇编代码转化为bin文件。因为bin文件才能烧到nandflah中，被芯片执行。

然后就是编写链接脚本

ENTRY(_start) @ 程序入口是_start SECTIONS{ . = 0x50008000; @ 链接的起始地址是0x50008000 . = ALIGN(4); @ 地址4字节对齐 .text : @ 代码段 { start.o(.text) @ start的代码段放在最前 *(.text) @ *表示剩下的所有代码 } . = ALIGN(4); @ 代码段地址，4字节对齐 .data : @ 数据段 { *(.data) @ 所有数据段 } . = ALIGN(4); @ bss段地址，4字节对齐 bss_start = .; @ 表明bss_start段起始地址，后面会用到 .bss : { *(.bss) @ 所有bss段 } bss_end = .; @ 表明bss_start段结束地址，后面会用到 }

链接脚本是用来后面确定程序指令的地址用的。链接脚本中要设置代码段，数据段，bss段的链接地址。这里链接的起始地址是0x50008000，这个是内存的地址范围内，这个在数据手册中有体现。

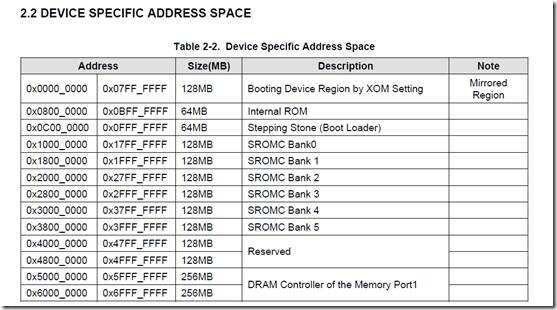

从图中，看出第一个dram的地址范围是0x50000000开始，到0x5FFFFFFF结束的。所以这里将链接地址设置到这个范围内，因为后面程序会被拷贝到内存中，在内存中执行。

有了基础的这些东西，后面就可以开始程序之旅了。
