在cadence中，使用mos管和电阻构建了数字电路，但是要对这电路进行功能仿真，仿真的激励也比较复杂，不能使用简单的信号源产生，这个时候，就会考虑使用verilog，编写testbench来进行仿真。

但是电路是由mos管构成的，是不能直接进行verilog仿真的，就需要进行一定的转换。将nmos管和pmos管以及电阻，进行等效的verilog描述。这个时候，就需要使用verilog的开关建模了。

Verilog语法中，有定义几个开关建模的原语。

这里，使用两个就好了。分别是tranif0和rtran。

tranif0（inout1，inout2，control） 当control信号有效的时候，inout1与inout2相连，否则没有驱动源的端口为高阻。

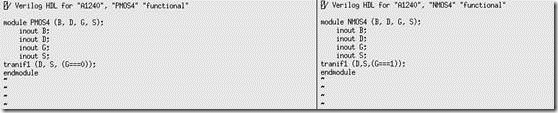

使用该原语对pmos和nmos进行functional描述

左边是nmos，右边是pmos。

rtran（inout1，inout2），相当于两边是相连的。

对电路图中使用的mos管和电阻进行functional描述后，就可以进行仿真了。

首先是将电路图做成一个symbol，对外引出管脚。

如我要仿真如下数字电路，首先将该电路做成一个symbol。

然后开始编写testbench。编写testbench后，在将该testbench做成一个symbol。

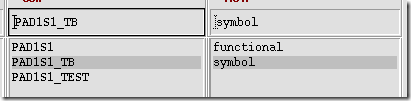

TB便是编写的testbench。有两个view，一个verilog的functional描述，一个是symbol。

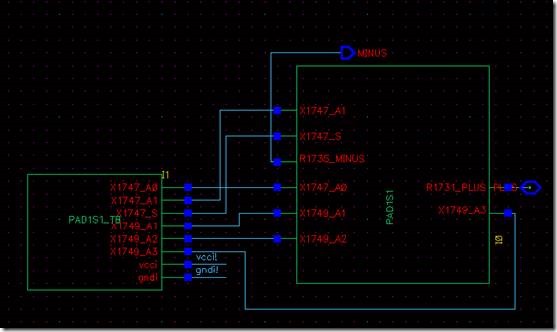

最后新建一个原理图，将上述两个symbol调用进来，进行连线。

这样，就完成了电路图的工作，剩下就只要使用NCVERILOG进行仿真即可了。

这里要注意VCC和GND的处理。在电路图中，有VCC和GND，对这两个处理，在TB模块中编写VCC和GND的输出，并使用supply1和supply0这两个语句对VCC和 GND定义。然后在总电路图中，将TB模块的VCC和GND用连线连出，并且给连线命名为仿真电路中的电源和地的连线的名字，这样就将仿真电路中的电源和地设置为1和0了。

接下来就进行仿真。

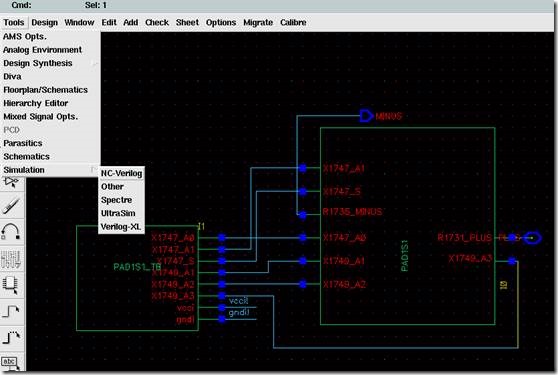

选择NCVERILOG。启动软件。

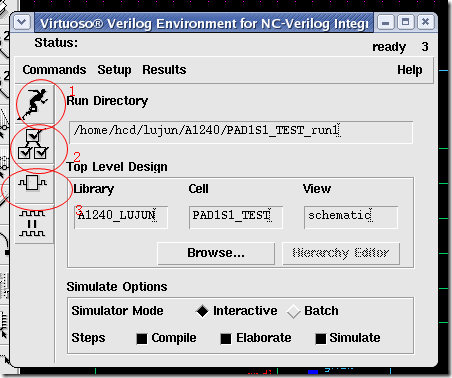

依次点击左边的按钮。

就弹出仿真界面。

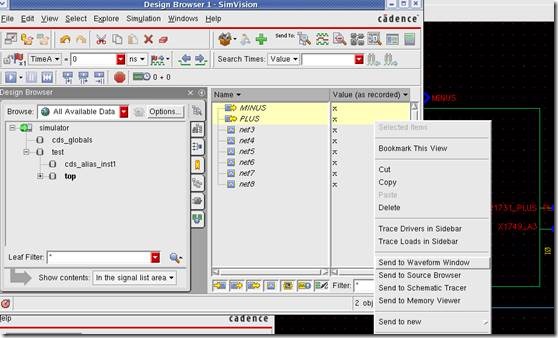

将需要的波形添加进波形窗口。

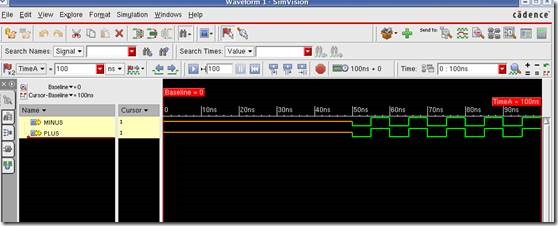

选择仿真的时间，点击播放的箭头即可仿真，得到仿真波形。

这样，就实现了仿真电路图。

其实也比较简单：

编写mos管和电阻的functioal描述，将电路图做成symbol，

编写testbench，并将其做成symbol。

将两个symbol连接起来，直接使用NVCERILOG进行仿真。
