以前写verilog代码的时候，基本没有添加过约束，从现在开始，要好好的学习约束，因为是使用的是quartus，而quartus的时序分析和约束工具是timequest。

先要计划下要进行哪些约束

1、 时钟约束：这个系统是在50M时钟作用下，所以需要对这个时钟进行约束。

2、 输入延迟约束：有sram_data输入，所以需要对这个输入进行输入延迟约束

3、 输出延时约束：有sram的控制信号及地址信号，所以需要对这些输出进行输出延时约束

然后就准备开始了，首先得确定这些约束要约束多少，然后在用工具进行约束。

首先是时钟约束：

因为时钟就只有一个，50M时钟，所以这个约束就很简单，就约束个周期就可以了。

然后是输入延迟：

这个就比较麻烦了，这个我也是参考现在FPGA大名鼎鼎的特权大神的写的博客，sram时序约束分析才了解的。

画个简单的图，这里就直接引用特权大神博客中的图，只是加点东西。

这里说明下上述几个参数的意义：

Tco： 寄存器的延时输出，即时钟有效到输出有效的时间。

Treg2pin： 寄存器输出到pin1的延时。

Tpcb1： 从FPGA输出pin1到sram输入pin2间的pcb延时。

Tsram_delay： 从信号发到sram的输入pin2，到sram的输出pin3上数据有效的延时。

Tpcb2： 从sram输出pin3到FPGA输入pin4间的pcb延时。

Tpin2reg： 从FPGA输入pin4到寄存器的输入间的延时。

这个时候可以把sram看成是一个大的组合逻辑，这样路径就可以看成是FPGA内部reg1到reg2间寄存器到寄存器路径。

这里这些延时要查看手册。

根据手册，知道Tsram_delay为10ns。

Tpcb1和Tpcb2这个要根据pcb的路径长度来进行估算，但是由于不知道这路径有多长，所以这里就假设两个的延时都是0.5ns-1ns。

Tco这个可以看FPGA的datasheet知道，也可以通过timequest中看到。我之前看的是0.232ns。

Treg2pin： 这个是要布局布线后才知道的，但是这里我们是可以对他进行约束的，假设这个约束是1-2ns。

有了这些参数，就可以计算输入延迟了，即input delay。

Input max delay = Tco + Treg2pin（max）+ Tpcb1（max）+ Tsram_delay + Tpcb2（max）

=0.232 + 2 + 1 + 10 + 1

=14.232

Input min delay = Tco + Treg2pin（min）+ Tpcb1（min）+ Tsram_delay + Tpcb2（min）

= 0.232 + 0 + 0.5 + 10 + 0.5

=11.232

以上计算，没有考虑到时钟的偏移等情况，假设时钟造成影响是1ns。

那么现在的

Input max delay = 15.232

Input min delay = 11.232

这样，就确定输入延迟了。。

最后在确定输出延时：

输出延时主要就是约束Treg2pin这个时间了。这个时间不能太大，否则输出信号不能按时的传递到sram的输入管脚，就会造成控制sram时序不满足，就会出现读写错误情况。因为这里我们使用的是状态机来驱动，时序余量比较大，为一个周期，所以这里都假设所有的输出延时最大为10ns，最小是1ns。

这里要注意一下，为什么要设置下最小延迟，因为这个延迟是用来满足建立时间的，即信号不能传递得太快。因为这里时序余量太大，所以就没有去计算了，直接假设一个值。

有了上面这些参数，就可以进行时序约束了。

在quartus中时序约束，首先需要对工程进行全编译。因为时序约束是需要网表的。

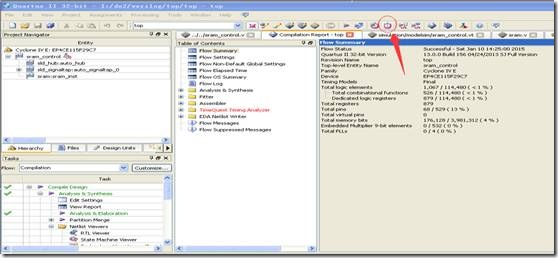

全编译后，点击小闹钟的符号，进入到timequest。

首先是创建时序网表。

然后就可以添加约束了，添加约束都是在菜单constraints里面。

首先是创建时钟约束：

填入时钟的名字，这里的时钟名字可以随便取，然后设定周期。最后选择关联的时钟，选择系统时钟clk。最后run就行了。

然后添加input max delay

选择参考时钟，这里的参考时钟就是系统时钟，不过之前对系统时钟取了个别名clk_50M，这里这里选择这个。

然后选项选择最大。下面勾选add delay，填入刚刚计算的15.232.最后关联管脚，就是sram_data的16个管脚。最后run。

然后设定input min delay

和设置input max delay一样，只是延迟值不一样而已。

这样，就设置好了input delay了。

然后设置output delay。

选择参考时钟clk_50M，选项选择最大，勾选add delay ，填入2.选择关联输出，sram的控制信号及地址信号。然后run。

同理设置最小。

这样就设置好了output delay了。。

会发现，有些output 我们是没有约束output delay的。比如用到的25个led输出，我们就没有输出，因为led输出时序并不那么重要，因为我们的时钟比较慢，led完全反应的过来，这里就直接没有约束了。如果时钟高了话，就要设置了。

这样，就完成了整个的时序约束了。。

这个别忘记，我们刚刚虽然约束了，但是这约束并没有加入到设计。首先，我们需要保存约束。

这样，就生成了约束文件sram.sdc。

打开看看，里面就是我们刚刚添加的约束，只不过这约束是用脚本来写的。如果熟悉约束的脚本，可以直接用脚本编写，而不用刚刚之前用的图形化约束。

然后把约束文件加入到设计中，在重新编译。

最后别忘记点击下面的OK，这样约束才添加进设计了。

需要添加文件到设计中，都使用上述方式。

然后全编译。

经过漫长的编译，编译完了，然后在打开timequest查看时序。

打开报告。

发现没有红色的东西，说明时序是通过的。。然后我们去查看一下。

直接看第一条余量最小的那一个。

就弹出下面的框了。这个时候就可以分析路径了。

这里面列举了这条时序最差的路径上的所有延时。。

这里，强烈建立大家看看这个波形图，这个波形图形象的说明了，时序分析是怎么分析的。结合波形和左边的详细延时，可以更加的理解时序。

我们locate technology map viewer看一看。

就列出了这条路径上的逻辑电路。

放大看看。

可以看到，时序起点是从寄存器出发的，结点也是寄存器。

可以看到每个器件上有两个数字。这两个数字代表什么意思了。据我目前研究来看，第一个数字是值是连线延迟，第二个模块延时。

连线延迟就只信号通过延时到达模块的时间，模块延时指信号通过这个模块需要的时间。

还可以去看看组合逻辑模块底层有些什么东西。不过我认为看了也没有什么用，毕竟整个设计是很复杂的，我们不可能在像以前学数字电路那样，去化简电路，或者是列出真值表看看功能是什么。都直接通过仿真观察，功能是不是我们设计的那样。

从这个表就可以看出来了。

然后我们在定位到芯片底层中去看看。

这个时候，就体现工具的强大了，可以直接看底层的连线和模块，以及对应的延时。

对你要查看的路径双击，软件会自动定位到该路径上。

如图，定位的是连线，图上一条高亮的有方向的线就是连线，表上也显示了该延时是1.614ns。

依次可以看到所有路径。。

对一个模块放大看看。

左边的一个白色方框就是一个LE（应该是吧）,右边第一个框是这个LE的内部结构，

白色方框中蓝色部分是对应内部结构的组合逻辑部分，即查找表部分，右边红色是对应内部结构的寄存器。红色部分的两根线，上面一个表示输入连线，下面的表示输出连线。

建议大家设计的时候，都去看看底层，看多了，就熟悉了。。

通过timequest分析，时序是满足的，下到板子中，也是按照我们想要的功能执行的。
