SD卡是比较常见的存储设备了。SD卡也有分类，按照容量有三类。

1、 SD卡，小容量的卡。容量小于2G。现在用得比较少了。

2、 SDHC卡。中容量的卡，容量大于2G，小于32G。目前用得普遍。

3、 SDXC卡。大容量的卡，容量大于32G。

不同的卡，使用的协议标准是不一样的。小容量的SD卡，用的是SD1.0的标准。而中容量的SD卡。用的是SD2.0的标准。至于大容量，没有研究，不清楚。

手里面有一个8G的SD卡，属于中容量。所以以下内容都是关于中容量SD卡，即使用标准SD2.0。

SD卡的传输模式有两种，一种是SDIO模式，一种是SPI模式。两种模式区别在于协议不一样而已。这里用的是SPI模式。

其实SD的驱动还是比较简单的。就是向SD卡发各种命令，然后接受命令判断。最后在发数据，读数据。

首先说下SD卡命令格式。

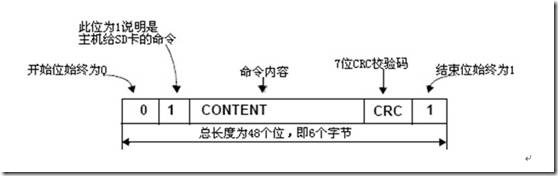

SD卡的指令由6字节(Byte)组成，如下：

Byte1：0 1 x x x x x x(命令号，由指令标志定义，如CMD39为100111即16进制0x27，那么完整的CMD39第一字节为01100111，即0x27+0x40)
Byte2-5:Command Arguments,命令参数，有些命令没有参数
Byte6:前7位为CRC(Cyclic Redundacy Check，循环冗余校验)校验位，最后一位为停止位0.

这里如果是用SPI模式的话，CRC效验是不重要的，即什么都可以（我设置为0xff）。除了CMD0.CMD0的CRC是一定要正确的。

SD卡的命令非常的多，在不同的时候就要发送不同的命令。命令是很多，但是有很多我们都用不上，经常用的有CMD0，CMD8，CMD55，ACMD41和读取和写入的命令
SD卡命令共分为12类，分别为class0到class11

Class0 :(卡的识别、初始化等基本命令集)

CMD0:复位SD 卡.

CMD1:读OCR寄存器.

CMD9:读CSD寄存器.

CMD10:读CID寄存器.

CMD12:停止读多块时的数据传输

CMD13:读 Card_Status 寄存器

Class2 (读卡命令集):

CMD16:设置块的长度

CMD17:读单块.

CMD18:读多块,直至主机发送CMD12为止 .

Class4(写卡命令集) :

CMD24:写单块.

CMD25:写多块.

CMD27:写CSD寄存器 .

Class5 (擦除卡命令集):

CMD32:设置擦除块的起始地址.

CMD33:设置擦除块的终止地址.

CMD38: 擦除所选择的块.

Class6(写保护命令集):

CMD28:设置写保护块的起始地址.

CMD29:设置写保护块的结束地址.

CMD30: Ask the card for the status of the write protection bits

命令的传输过程采用发送应答机制，过程如下：

我们就是通过响应来判断发送命令是否成功的，每个命令都有自己的响应。但是该响应一定不是0xff。所以我们只要判断响应不是0xff的话，就说明有响应了。

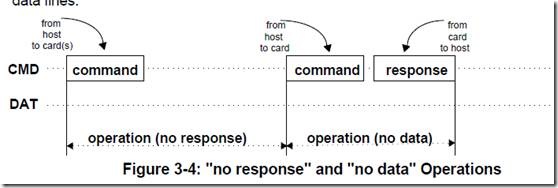

先来个命令的时序图。

这是复位的时序图。 前面的74个时钟这里不用关心。

对于发送命令。从时序图可以看出，首先拉低CS。然后通过SPI发送命令，即6字节数据。发送完成后，就一直接受响应。当响应为0x01（这里的响应，不同命令响应不一样）。就说明发送命令成功。然后在拉高CS。注意，拉高CS后，要额外多发送8个时钟，为了通信的可靠。也可以把这8个时钟放在最前面CS拉低之前也行。

弄清楚了时序图，那写代码就很简单了。

//向SD中发送一个命令 //输入参数1 为命令 //输入参数2 为命令的参数 //输入参数3 为命令的CRC //返回值是命令的响应 uint8_t SD_write_command(uint8_t command, uint32_t arg, uint8_t crc) { uint8_t retry=0; uint8_t response; SPI_CS_HIGH(); //取消上次片选 spi_write_byte(0xff); //发送8个时钟脉冲 SPI_CS_LOW(); //使能片选 command = command | 0x40; //发送命令 spi_write_byte(command); spi_write_byte((uint8_t)((arg&0xff000000)>>24)); spi_write_byte((uint8_t)((arg&0x00ff0000)>>16)); spi_write_byte((uint8_t)((arg&0x0000ff00)>>8)); spi_write_byte((uint8_t)((arg&0x000000ff))); spi_write_byte(crc); //读取响应 do { response = spi_write_byte(0xff); retry++; if(retry == 200) return RESPONSE_OVER_TIME; }while( (response == 0xff) ); return response; }

这代码一看就可以看懂了。这里要注意的是因为命令的第二位一定要为1 ，所以对于发送的命令需要和0x40或一下。保证第二位为1。

其次为了避免一直接受不到响应信号，就死在循环里面了。所以要设置一个变量来计数，当计数超过范围，就认为接受响应超时。就退出循环。把超时响应返回，这样调用的函数在进行处理。当接收响应不是0xff时，就说明接收响应成功，然后将该响应返回即可。

spi_write_byte（byte）这个函数就是通过SPI协议发送一个字节数据，同时返回接收到的一个字节数据。

这里采用的是IO模拟的方式。

uint8_t spi_write_byte(uint8_t byte) { uint8_t temp=0; uint8_t i; for(i=0x80; i!=0; i=i>>1) { temp <<= 1; sd_spi_clk_low(); //拉低clk //准备好发送的数据 if((byte & i) != 0 ) sd_spi_do_high(); else sd_spi_do_low(); if(sd_reset_flag) //如果是复位，clk时钟不能超过400K delay_us(10); else delay_us(1); sd_spi_clk_high(); //拉高clk __NOP(); __NOP(); __NOP(); if(sd_spi_di() == 1) temp |= 0x01; if(sd_reset_flag) //如果是复位，clk时钟不能超过400K delay_us(10); else delay_us(1); } sd_spi_do_high(); return temp; }

这里就注意一下，如果是在复位的时候，SPI的时钟不能太快，就需要延时久一点。如果不是在复位的时候，SPI的时钟就可以快一点，就不用延时那么久。

底层的函数就这么两个，剩下的就是利用这两个函数来完成这个SDHC卡的驱动程序。
