看了CrazyBingo的书的前几章，开始写代码实践了。刚好自己手上有一个xilinx的开发板，上面有串口的资源。索性，就来实现这个串口的功能。实现串口的发送和接收。

串口的协议很简单，从网上找了个图说明下：

串口所用的协议时UART协议。UART协议是异步的通信协议。只用一根线完成数据的传输。协议的时序如上图所示：

在空闲状态，即没有数据传输时，线上电平保持为高电平。当开始有数据传输时，线上电平会拉低，表示开始传输数据。第一个数据位开始位，然后是数据位，数据位可以是8位，也可以使8位到4位，但是顺序是低位在前，高位在后。最后是一个高电平的停止位。这样就完成了一次数据传输。

以发送8位数据8’h28(二进制00101000)为例。

则线上的电平依次为 1->0->0->0->0->1->0->1->0->0->1。

由于是异步，没有时钟同步，所以通信的双方要约定好，传输每一位的时间，这个时间就是由波特率来决定的。

波特率是指传输每一位所用的时间，如果采用波特率256000.那么每一位传输的时间为：

1/256000 = 3.9025us。

通信是有发送和接收的，所以串口就有两根线，一根线发送数据，一根线接收数据。

以上就是串口的一些介绍，详细的介绍可以自行百度，可以了解到更多串口的细节。

以下实现一个全双工的串口接收和发送，采用FIFO对接受到的数据进行储存，然后接收外部发送信号，就将FIFO中的接收到的数据，通过串口发送。波特率为256000，数据为8位。

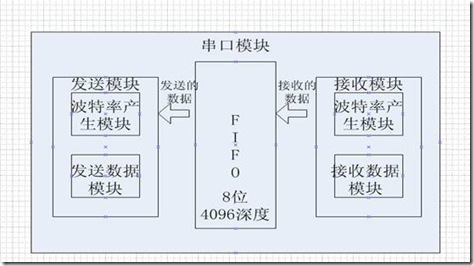

以上是结构图，画的有点挫。接收模块接收外部发送的串口数据，将数据储存到FIFO中，FIFO有外部使能信号（这里是按键按下）,就将FIFO中的数据传给发送模块，发送模块在将数据发送出去。

因为是全双工模式，所以对于发送和接收各有一个波特率产生模块。用来定时数据每一位的时间。以满足串口协议的要求。

对于发送模块：

波特率程序：

module band_generate_tx #( parameter baud = 115200 //baud 9600-256000 ) ( input clk, input rst_n, input start, //start send data mode input finish, //send data mode finish output reg time_arr_tx //baud overflow ); localparam cnt_16 = 15; /*********************baud counter value calculate*********************/ reg [7:0] cnt_baud; //calculate baud counter value //counter value = 50_000_000 / baud /16 -1; initial begin case(baud) 9600 : cnt_baud = 328 -1; 14400 : cnt_baud = 217 -1; 19200 : cnt_baud = 163 -1; 28800 : cnt_baud = 109 -1; 38400 : cnt_baud = 81 -1; 56000 : cnt_baud = 56 -1; 57600 : cnt_baud = 54 -1; 115200: cnt_baud = 27 - 1; 128000: cnt_baud = 24 -1; 256000: cnt_baud = 12 -1; default :cnt_baud = 12 -1; endcase end /*********************baud counter value calculate*********************/ reg [3:0] count_16; reg start_flag; always@(posedge clk or negedge rst_n) begin if(!rst_n) start_flag <= 'd0; else begin if(start) start_flag <= 1; else if(finish) start_flag <= 0; else start_flag <= start_flag; end end always@(posedge clk or negedge rst_n) begin if(!rst_n) begin count_16 <= 0; end else begin if(start_flag) begin if(count_16 >= cnt_16) begin count_16 <= 0; end else begin count_16 <= count_16 + 1'b1; end end end end reg [4:0] count_baud; always@(posedge clk or negedge rst_n) begin if(!rst_n) begin count_baud <= 0; time_arr_tx <= 0; end else begin if(start_flag) begin if(count_16 >= cnt_16) begin if(count_baud>=cnt_baud) begin count_baud <= 'd0; end else count_baud <= count_baud + 1'b1; if(count_baud == cnt_baud - 1'b1) time_arr_tx <= 1; else time_arr_tx <= 0; end else begin time_arr_tx <= 0; end end else begin count_baud <= 0; time_arr_tx <= 0; end end end endmodule

该模块可以实现波特率从9600到256000.只需要例化模块的时候，改变波特率参数值即可。这里采用initial语句来计算产生不同的波特率需要的计数值。因为要产生串口协议波特率规定的定时时间，所以要有一个计数器，来产生这样的一个定时时间。而计数器计数是需要一个计数值的。这里采用initial来计算该计数值。

我们知道initial语句是不可综合的，但是在有些情况下，它又是可以综合的。在计算初始值的时候，是可以综合的。比如这里计算计数器的初始值。或者对寄存器的初始化。

分析一下上面这段程序。这段程序是实现波特率控制的，波特率产生不是什么时候都产生，是需要的时候才产生。在这里，就是要有发送数据的时候，才进行波特率产生。这里的start信号是外部给的串口发送数据信号，但是这样信号只会持续一个时钟周期，而后面的波特率产生是判断这个信号一直使能在进行波特率产生，那这里就有一个问题，怎么把这一个只持续一个时钟周期的信号给扩展为一直持续使能了。这个就是上面代码的功能，将一个只持续一个时钟周期的信号给扩展为一直持续使能。

当start信号有效的时候，start_flag为高，即使能，一个时钟周期后，start信号无效，但是start_flag保持使能。一旦发送数据完成后，finish信号有效到来，将start_flag无效，是关闭波特率产生。

那么问题来了，上述代码会对应怎样的一个数字电路，大家可以去想想。我想的结果是一个除法器加3个门。

波特率产生模块，主要是给发送模块提供一个波特率溢出信号，提示发送模块，该位数据发送完成，准备发下一位数据。

接下来是发送模块。采用状态机设计：

module uart_txd( //global signal input clk, //clk 50M input rst_n, //reset signal, active-low //input signal input start, //start uart send mode input time_arr, //baud overflow signal input [7:0] data_in, //8-bits data to be send //output signal output reg finish, //send mode finish output reg uart_txd //serial send data ); //state localparam idle_state = 4'd0; localparam start_state = 4'd1; localparam send_0_state = 4'd2; localparam send_1_state = 4'd3; localparam send_2_state = 4'd4; localparam send_3_state = 4'd5; localparam send_4_state = 4'd6; localparam send_5_state = 4'd7; localparam send_6_state = 4'd8; localparam send_7_state = 4'd9; localparam stop_state = 4'd10; reg [3:0] state; reg [3:0] state_next; always@(posedge clk or negedge rst_n) begin if(!rst_n) state <= idle_state; else state <= state_next; end always@(*) begin state_next = state; finish = 0; uart_txd = 0; case(state) idle_state: begin //idle state , uart_txd value is hign level. uart_txd = 1; if(start) state_next = start_state; end start_state : begin //send start bit. uart_txd value is 0 uart_txd = 0; if(time_arr) begin state_next = send_0_state; end end send_0_state : begin uart_txd = data_in[0]; if(time_arr) begin state_next = send_1_state; end end send_1_state : begin uart_txd = data_in[1]; if(time_arr) begin state_next = send_2_state; end end send_2_state : begin uart_txd = data_in[2]; if(time_arr) begin state_next = send_3_state; end end send_3_state : begin uart_txd = data_in[3]; if(time_arr) begin state_next = send_4_state; end end send_4_state : begin uart_txd = data_in[4]; if(time_arr) begin state_next = send_5_state; end end send_5_state : begin uart_txd = data_in[5]; if(time_arr) begin state_next = send_6_state; end end send_6_state : begin uart_txd = data_in[6]; if(time_arr) begin state_next = send_7_state; end end send_7_state : begin uart_txd = data_in[7]; if(time_arr) begin state_next = stop_state; end end stop_state : begin uart_txd = 1; if(time_arr) begin state_next = idle_state; finish = 1; end end default: state_next = idle_state; endcase end endmodule

代码也很简单，只要有发送使能信号，就启动状态机，发送数据，在每一个波特率溢出信号作用下，进行状态转移，以完成每一位数据的发送。这里，要注意，停止位的数据位一定要为1.这里为什么要为1，后面再解释。

接着，就用一个发送顶层模块将上述两个模块进行封装。

module uart_tx #( parameter baud = 256000 ) ( input clk, input rst_n, input start, input [7:0] tx_data, output uart_txd, output finish ); wire time_arr_tx; band_generate_tx #(.baud(baud)) band_generate_tx_1 ( .clk(clk), .rst_n(rst_n), .start(start), .finish(finish), .time_arr_tx(time_arr_tx) ); uart_txd uart_txd_1( .clk(clk), .rst_n(rst_n), .start(start), .time_arr(time_arr_tx), .data_in(tx_data), .finish(finish), .uart_txd(uart_txd) ); endmodule

封装的好处，是方面顶层的调用。

接着就是接受数据的模块：

首先是波特率产生：

module band_generate_rx #( parameter baud = 115200 //baud 9600-256000 ) ( input clk, input rst_n, input start, input finish, output reg time_arr_rx ); localparam cnt_16 = 15; /*********************baud counter value calculate*********************/ reg [7:0] cnt_baud; //calculate baud counter value //counter value = 50_000_000 / baud /16 -1; initial begin case(baud) 9600 : cnt_baud = 328 -1; 14400 : cnt_baud = 217 -1; 19200 : cnt_baud = 163 -1; 28800 : cnt_baud = 109 -1; 38400 : cnt_baud = 81 -1; 56000 : cnt_baud = 56 -1; 57600 : cnt_baud = 54 -1; 115200: cnt_baud = 27 - 1; 128000: cnt_baud = 24 -1; 256000: cnt_baud = 12 -1; default :cnt_baud = 12 -1; endcase end /*********************baud counter value calculate*********************/ reg [3:0] count_16; reg start_flag; always@(posedge clk or negedge rst_n) begin if(!rst_n) start_flag <= 'd0; else begin if(start) start_flag <= 1; else if(finish) start_flag <= 0; else start_flag <= start_flag; end end always@(posedge clk or negedge rst_n) begin if(!rst_n) begin count_16 <= 0; end else begin if(start_flag) begin if(count_16 >= cnt_16) begin count_16 <= 0; end else begin count_16 <= count_16 + 1'b1; end end end end reg [4:0] count_baud; always@(posedge clk or negedge rst_n) begin if(!rst_n) begin count_baud <= 0; time_arr_rx <= 0; end else begin if(start_flag) begin if(count_16 >= cnt_16) begin if(count_baud>=cnt_baud) begin count_baud <= 'd0; end else count_baud <= count_baud + 1'b1; if(count_baud == cnt_baud/2 ) time_arr_rx <= 1; else time_arr_rx <= 0; end else begin time_arr_rx <= 0; end end else begin count_baud <= 0; time_arr_rx <= 0; end end end endmodule

采用和发送模块的波特率产生模块一样的结构，只是波特率的溢出信号时间不一样。发送的波特率溢出是在波特率时间的末尾，而接受的波特率溢出是在波特率时间的中间。因为在中间采集的数据才是正确有效的。

这里要明白一个东西，因为数据是一位一位传输的，所以数据改变的时间也是要注意的，不能在数据改变的时候接收数据，这样接受的数据就有可能不正确。数据变化是在波特率时间的末尾，所以接收数据要在波特率时间的中间。

下面是接收模块：

module uart_rxd( //global signal input clk, //clk signal .50M input rst_n, //reset signal , active-low //input signal input time_arr, //baud overflow signal input rxd, //rxd input data output reg [7:0] rxd_data, //receive rxd 8-bits data output start, //start receive mode output reg finish //receive mode finish ); /********************judge rxd falling edge*********************/ reg rxd_r ; reg rxd_r_r ; wire rxd_falling ; always@( posedge clk ) begin if( !rst_n ) begin rxd_r <= 'b1 ; rxd_r_r <= 'b1 ; end else begin rxd_r <= rxd ; rxd_r_r <= rxd_r ; end end assign rxd_falling = rxd_r_r & ( !rxd_r ) ; /********************judge rxd falling edge*********************/ reg [3:0] i; reg start_flag; //receive 9-bits data. but the high 8-bits is real data. the last bit is start data reg [8:0] rxd_data_reg; always@(posedge clk or negedge rst_n) begin if(!rst_n) begin rxd_data_reg <= 'd0; i <= 'd0; end else begin if(start_flag) //receive data begin if(time_arr ==1 ) begin rxd_data_reg <= {rxd,rxd_data_reg[8:1]}; i <= i +4'd1; end end else begin rxd_data_reg <= 'd0; i <='d0; end end end always@(posedge clk or negedge rst_n) begin if(!rst_n) begin start_flag <= 'b0; rxd_data <= 'd0; finish <= 'b0; end else if(rxd_falling) start_flag <= 1'b1; else if(i >= 9 && start_flag == 1) begin start_flag <= 1'b0; rxd_data <= rxd_data_reg[8:1]; finish <= 1'b1; end else finish <= 1'b0; end //if rxd generate a falling edge,that indicate receive mode start assign start = rxd_falling; endmodule

这里没有采用状态机的方式设计，这里可以看出，采用状态机设计，代码便于理解和编写。

封装上述两个模块，成一个接收模块：

module uart_rx #( parameter baud = 256000 ) ( input clk, input rst_n, input uart_rxd, output [7:0] receive_data, output finish ); wire time_arr_rx; wire start; band_generate_rx #(.baud(baud)) band_generate_rx_1 ( .clk(clk), .rst_n(rst_n), .start(start), .finish(finish), .time_arr_rx(time_arr_rx) ); uart_rxd uart_rxd_1 ( .clk(clk), .rst_n(rst_n), .time_arr(time_arr_rx), .rxd(uart_rxd), .rxd_data(receive_data), .start(start), .finish(finish) ); endmodule

然后在用一个串口顶层模块对上面发送和接受模块封装。

module uart_top #( parameter baud_tx = 256000, parameter baud_rx = 256000 ) ( input clk, input rst_n, input uart_rxd, //input serial rxd data input tx_start, //input start send data module signal input [7:0] tx_data, //input 8-bits send data output tx_finish, //output send mode finish output rx_finish, //output receive mode finish output uart_txd, //output serial txd data output [7:0] receive_data //output receive 8-bits data ); //receive module uart_rx #(.baud(baud_rx)) uart_rx_1 ( .clk(clk), .rst_n(rst_n), .uart_rxd(uart_rxd), .receive_data(receive_data), .finish(rx_finish) ); //send module //when tx_start is 1, send module will send 8-bit input tx_data to the serial txd uart_tx #(.baud(baud_tx)) uart_tx_1 ( .clk(clk), .rst_n(rst_n), .start(tx_start), .tx_data(tx_data), .uart_txd(uart_txd), .finish(tx_finish) ); endmodule

这样，就完成了整个的串口设计模块了。

剩下的就是FIFO模块了，这里是调用xilinx的FIFO IP核。直接拿来使用，位宽8位，深度4096.意思可以存储4096个外部发送的字节数据。

module test_uart_fifo( input clk, input rst_n, input key, input rx_finish, input [7:0] rx_data, input tx_finish, //input start, output reg tx_start, output [7:0] tx_data ); //wire start; //wire full; wire empty; reg rd_en; key_button key_button_1 ( .clk(clk), .rst_n(rst_n), .key(key), .key_down(start) ); fifo_uart fifo_uart_1 ( .clk(clk), // input clk .rst(rst_n), // input rst .din(rx_data), // input [7 : 0] din .wr_en(rx_finish), // input wr_en .rd_en(rd_en), // input rd_en .dout(tx_data), // output [7 : 0] dout .full(), // output full .empty(empty) // output empty ); localparam idle_state = 0; localparam send_state = 1; reg start_flag; reg state; always@(posedge clk or negedge rst_n) begin if(!rst_n) begin state <= idle_state; tx_start <= 0; rd_en <= 0; end else begin case(state) idle_state: begin if(start_flag) begin tx_start <= 1; state <= send_state; rd_en <= 1; end else begin tx_start <= 0; state <= idle_state; rd_en <= 0; end end send_state: begin tx_start <= 0; rd_en <= 0; if(tx_finish) state <= idle_state; end endcase end end always@(posedge clk or negedge rst_n) begin if(!rst_n) start_flag <= 0; else begin if(start) start_flag <= 1; else if(empty) start_flag <= 0; end end endmodule

其中key_button模块，是检测按键下降沿的。我这里是设定我按下按键，就将FIFO的所有数据发送出去。而fifo_uart模块，是例化FIFO的IP。

最终的顶层代码：

module test_uart( input clk, input rst_n, input uart_rxd, input key, //input start, output uart_txd, output [7:0] LED ); wire tx_start; wire rx_finish; wire tx_finish; wire [7:0] tx_data; wire [7:0] receive_data; uart_top #(.baud_tx(256000), .baud_rx(256000)) uart_top_1 ( .clk(clk), .rst_n(rst_n), .uart_rxd(uart_rxd), .tx_start(tx_start), .tx_data(tx_data), .tx_finish(tx_finish), .rx_finish(rx_finish), .uart_txd(uart_txd), .receive_data(receive_data) ); test_uart_fifo test_uart_fifo_1 ( .clk(clk), .rst_n(rst_n), .key(key), //.start(start), .rx_finish(rx_finish), .rx_data(receive_data), .tx_finish(tx_finish), .tx_start(tx_start), .tx_data(tx_data) ); assign LED = ~receive_data; endmodule

代码也很简单，就将两个模块连接起来。

综合，分配管脚，然后布局布线，最后下载。使用串口猎人，用来发送数据和接收数据。

串口测试成功了。

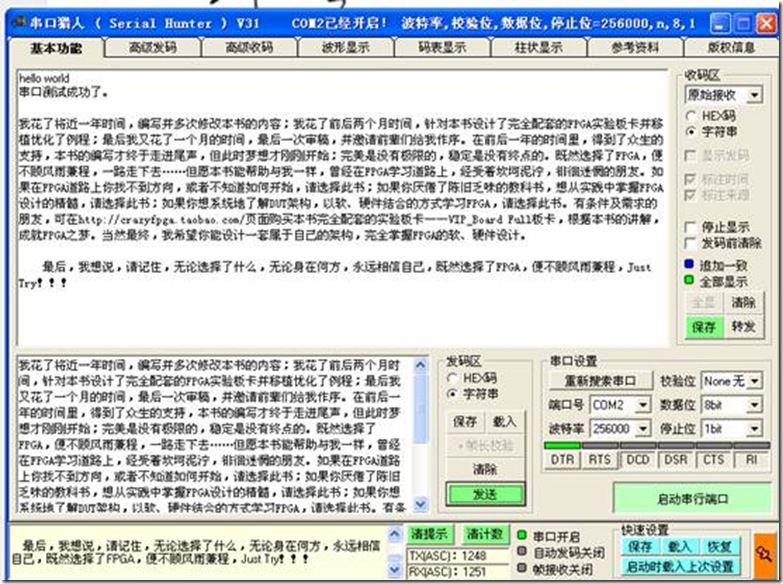

最终效果如下，很酷吧。。发送的数据是Crazybingo写的书的自序的一部分。

发送数据后，按下开发板按键，就将发送的数据发回。使用串口猎人捕获，即可得到数据。

在实现这个功能时候，有遇到一下问题：

发送单个数据，接收单个数据正确，但是发送一串数据，接收就只能接受到最后一个数据，而不是发送的一串数据。

这个问题，我可折腾了好久。最开始以为是FIFO没有正常工作，写testbench仿真，发现还真的是有这个问题。FIFO的复位信号弄反了。这个系统是设定的低电平复位，而FIFO设定的高电平复位，所以接收数据不对。将复位信号更正后，发现还是有问题。在仿真FIFO，发现FIFO是正常工作的。那出现的问题，肯定就是我的串口模块的问题。

各种写testbench代码仿真，仿真后，发现，接收模块是没有问题的，那问题就应该是发送模块的问题。通过仿真，发现发送的时序是对的，确实将每个数据按照规定的时序发送出去。但是发现发完一个数据后，只隔了一个系统时钟周期，就马上发送第二个数据。这里，就猜想，是不是数据发送太快，数据发送完，要在等一个波特率时间在发送下一个数据。百度下，发现，原来，发送的停止位的数据是要为1的。而我写程序的时候，以为停止位是0或1都没有关系，就给了个0.将这里改正，发现，程序对了。能实现发一串数据，然后FPGA在回发一串数据了。

所以要注意，发送的时候，停止位的数据一定要为高电平！！！！！！！！！！！！！！！！
