今天重温了下51单片机，先从流水灯做起。用的是proteus8.0来仿真。

首先是硬件电路：

左边的部分，是51的最小系统电路。包括时钟电路和复位电路。芯片的电源引脚和地引脚隐藏了，默认电源接VCC，地接GND。

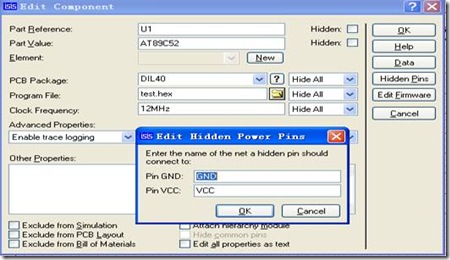

在器件的属性，隐藏管脚中可以看到。

在design->configure power rails菜单中，可以设置电源和地引脚的默认电压值。一般VCC，VDD设置为5V，GND设置为0V。

在proteus中仿真，复位引脚和时钟引脚是没有用的。对于51，当RST复位引脚为高的时候，系统复位，程序重新从开头执行。时钟引脚接的晶振是决定51单片机运行时的时钟。但是在protues中，这两个引脚是没有用的。输入什么都不影响，即使时钟不接晶振，电路也正常工作。复位信号给高，电路也正常工作。所以这就是用软件模拟硬件仿真和实际的硬件仿真区别。不过对于学习51单片机的程序设计，就不要在乎这些细节。等要自己设计51单片机，要注意这些东西。

下面开始写程序：实现流水灯循环下移。

#include"reg52.h" sbit key = P1^7; void delay_ms(int t) { char i; while(t--) { for(i=0; i<100; i++); } } int main() { char temp=0x01; P0 = ~temp ; while(1) { delay_ms(500); temp = (temp<<1)|((temp>>7)); P0=~temp; } }

使用一个temp，变量来进行充当中间变量进行移位。

temp = (temp<<1)|((temp>>7)); 将temp8位数据向左移一位，然后在将temp 8位数据向右移7位，这样最高位就到最低位了，在用位或|操作，将两个数据拼接，这样就实现了循环左移功能。

感觉是没错，载入到proteus中仿真。

发现，最开始移位是正确的，流水灯循环向下移。但是当移到最后一个流水灯的时候，在移一次的时候，灯就全亮了。然后就没有移位了。这和设计的功能不一样啊。

然后找原因，使用keil的软件仿真，每次循环看temp的值。当移位到最后一位的时候，即temp=0x80的时候。查看temp<<1和temp>>7的值

发现，temp的值为0x80的时候，temp>>7的值，竟然变为0xff。而不是0x01。想了半天，想起，定义的temp为char型，而char型，这里51应该是认为有符号型数据（我认为），有符号移位，当向右移位时，最高位补符号位。所以temp为0x80，这时，最高位为1，则向右移位7位的话，补符号位，那么移位结果就是0xff了。

将char temp=0x01 改为unsigned char temp=0x01

然后在protues中仿真，发现结果对了。

发现这程序，多用了一个temp变量，何不把这变量去掉，直接就用P0移位操作了。

改改代码：

P0 = ~0x01; while(1) { delay_ms(500); P0 = (P0<<1)|((P0>>7)); }

似乎也没有什么问题。将生成的hex文件在入到proteus中，运行。发现，就只有最开始亮了一次灯，下次的时候，登就全灭了。

这不科学啊，这又是什么问题了。在来软件仿真，看结果:

第一次，结果是正确的，但是到第二次的时候，P0就全部变为全零了。这又是为什么了。查找下资料，原来P0是开漏输出的，外不接上拉电阻的话，输出都是低电平，软件仿真的时候，是认为P0是没有接上拉电阻，所以P0的输出都是0.所以在下一次移位，输出就全是0了。

将P0口改为P2口，输出就正确了。因为P2口是推免输出。可以输出高电平。

P2 = ~0x01; while(1) { delay_ms(500); P2 = (P2<<1)|((P2>>7)); }

就一个简单的流水灯，也发现了这么多的问题。看来基础还是比较重要啊。不过，能发现问题是好事啊，最重要的是，能将这些问题都给解决。
