能得到CrazyBingo的赠书，甚是高兴啊。虽然书还没有到，还是还算是先来写篇学习心得。了表新意。

学习FPGA，书上看到关于FPGA的结构，就说FPGA是由查找表和触发器来构成，LUT就相当于一个ram，通过输入的值决定输出的值。

以前自己水平低，不怎么了解，对于verilog代码，综合工具是怎么把代码转换到查找表上去。今天突发奇想，用ISE工具研究了一下，用的是spartan6的器件。Spartan6查找表是6输入。

考虑如下代码：

module lut_ceshi( input a, input b, output reg d ); always@(*) begin if(a) d = b; else d = 0; end endmodule

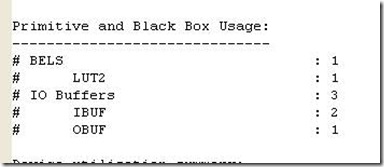

实现的电路其实就是一个与门。综合后，查看综合资源使用报告：

可以看出，使用了一个LUT，3个IO Buffers。

因为输入输出端口有3个，所以这里使用3个IO Buffers，两个输入buffer，一个输出buffer。

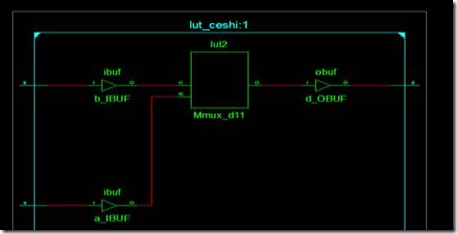

看下生成的工艺图。可看出lut2实现了与门的功能。打开lut2结构，可以看到：

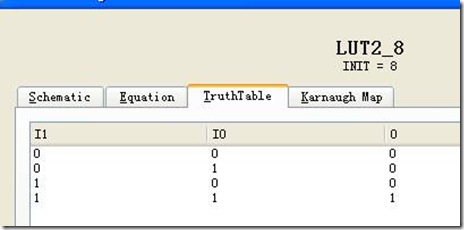

从这就可以看出了，真值表的输入有2个，输出是根据功能定义预先计算的。由与门功能，当输入都为1的时候，输出为1，否则都是输出0.因此软件首先会预先计算电路输出，然后填入真值表输出中。

这里，就可以看出，lut相当于是真值表实现。对输入的信号，预先计算逻辑的输出，然后将输出存在结果中。这样，通过不同的输入信号，就可以得出相对应的输出。相当于就是一个选择器，通过不同的输入，选择怎么的输出输出。因为是LUT6，所以LUT最多只能支持6输入逻辑。这里只用到2个输入，所以是LUT2。

在改改代码：

module lut_ceshi( input a, input b, input c, output reg d ); always@(*) begin if(a) d = b&c; else d = b|c; end endmodule

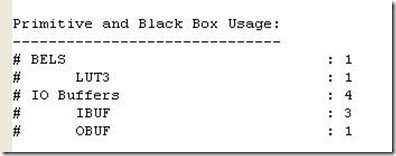

有三个输入。综合后，看资源报告：

使用了一个LUT，4个IO buffer。因为输入输出有4个，所以使用4个IO buffer。

可以发现，这里还是只用了一个LUT，只不过是LUT3。

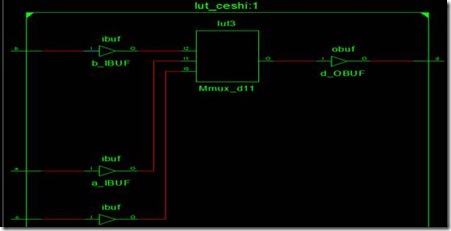

查看工艺图：

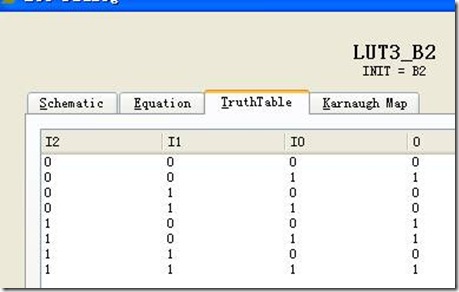

图中，可以看出结构。用LUT3实现了所要的功能。打开LUT3，查看：

可以看到，这时候的真值表的输入有三个，输出是根据功能定义预先计算的。这个大家可以去写写电路的真值表对比看看。

可看出，FPGA软件，对组合逻辑电路，先预先计算不同输入对应的输出，然后将输出存在LUT的输出 中。这样，每次输入到达，输出就会有对应的输出数据。因为是LUT6结构，所以只要输入在1到6输入之 间，都只会用1个LUT资源。如果超过了6输入，会用LUT级联来实现功能。

综上可看出，LUT是实现组合逻辑的。因为LUT的输出只决定于输入，同时，也可以知道，有多少个输出，就会有多少个LUT。因为每个LUT只有一个输出。

用如下代码验证：

module LUT_test( input [1:0]a,b,d, output reg [1:0] c ); always@(*) begin if(a) c = b&d; else c = b|d; end endmodule

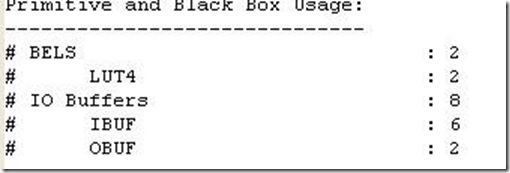

由于输出是两位，所以所用LUT资源为2个。综合看综合报告：

从报告，也可以看出，是使用了2个LUT，而且是LUT4。

所以，LUT可以实现任意输入的组合逻辑电路。每个输出会使用一个LUT。当超过6输入后，会多一个LUT级联。两级LUT级联，最多只能实现11输入的组合逻辑电路，所以当输入超过11后，又会级联。。。。。

这种分析，是没有考虑到优化的情况下。学数字电路的时候，组合逻辑是可以化简的，因为软件在进行预先计算输出的时候，会进行化简，这个时候，就会发现，其实是使用不了这么多的LUT，因此这时候的LUT个数会少于我们计算出来的值。

比如对于一个7输入，7输出的组合逻辑电路：

由于有7个输出，因此需要7个LUT。

输入7大于输入6，因此需要两级LUT级联来实现。所以总共需要14个LUT。

但是综合后，看报告，会发现LUT个数少于14个，这就是因为软件有对输入组合进行化简。

所以，LUT简化了组合逻辑电路的设计，只需要预先计算输出值，然后将输出值保存在LUT中。而且这样，也保证了，不管组合逻辑多复杂，从输入到输出的延时时间是一样的，都是LUT的延时。这个就和数字IC设计不一样了，因为在数字IC中，综合出来的电路是以门级表示，当门级级联越多，输出延时就越大。
