上次分析了建立时间，现在来分析下保持时间。

保持时间：指在时钟上升沿到来之后，输入数据需要稳定的时间。该稳定的时间的最小值就为保持时间。

为什么会有保持时间，是因为实际的触发器不是理想的触发器，在时钟的上升沿时刻，把输入打入触发器，使输出等于输入。而是要延时一段时间之后，输出才会等于输入，因为触发器也是由基本门电路构成，而门电路本身是有延时的。所以在这一段时间之内，输入数据是不能变的，否则会使输出的值发生错误，产生亚稳态问题。

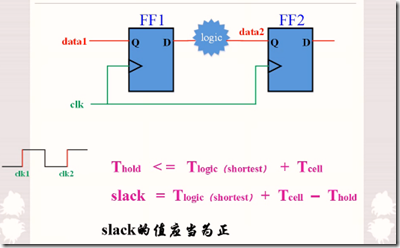

以下图为例：

Data1在clk1时刻打入触发器1，通过触发器1的本身延时Tcell，在加上后面的组合逻辑延时Tlogic，成为数据data2.在clk2时刻，data2打入触发器2，但是data2数据要保持Thold的时间，才会使触发器2的输出正确。而在clk2时刻，新的data1数据又打入了触发器1，然后通过Tcell和Tlogic时间成为新的data2，这时候，就要保证在新的data2数据产生的时候，旧的data2数据已经传输了，即旧的data2数据要满足保持时间。所以保持时间不大于Tcell和Tlogic的时间。

所以有下面的公式：

Thold <= Tlogic(shortest) + Tcell

这里组合逻辑要用最短的延时，上次分析建立时间说过，组合逻辑的时间不是固定的，会由输入的不同而延时不同。但是逻辑延时会介于最长延时和最短延时之间。这里用最短的延时，是因为最短的延时，对于保持时间是最坏的情况。我们分析时序的时候，都是要分析电路在最坏的情况下的时序分析。用最短的延时，就保证了data1数据跑到data2的最短时间大于保持时间。

同样，用什么参数来衡量保持时间是否满足了。这里就用建立时间裕度来衡量。公式就是：

为正的话，就说明建立时间是满足的，否则就说明建立时间违背了。

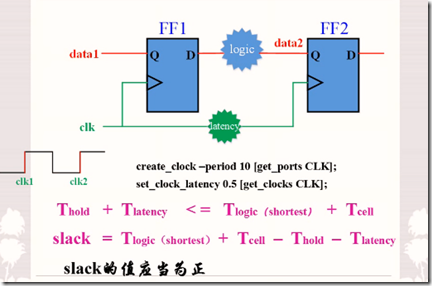

以上，是认为时钟是没有偏移的，就到达触发器1和触发器2的时钟是同时到达的，但是实际中，两个是不会同时到达的，会有一个latency的时间延迟。触发器2的时钟要比触发器1的时钟晚latency时间到达。

如下图：

不存在latency的时候，clk2时刻，data2保持Thold时间即可。存在latency，也就是clk2延迟了latency时间，那么相当于data2数据就要保持住Thold+Tlatency的时间。而新的data1数据成为新的data2数据的时间依然为Tcell+Tlogic(shortest)。

所以就有下面的公式：

可以看出，有了时钟延时，对保持时间是有削弱影响的，因为减小了Tlatency的时间。

这时候，建立时间裕度就为：

为正表示符合建立时间。

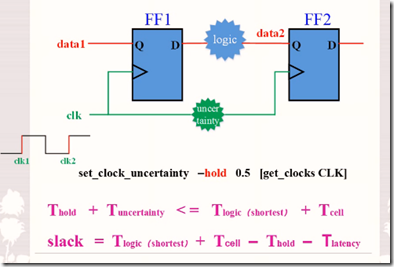

上面分析的是触发器2的时钟比触发器1的时钟是晚到达，但是也有可能触发器2的时钟比触发器1的时钟早到达的情况。

在这种情况下，就用uncertainty来表示时钟2相对于时钟1的延时。当然这里uncertain可正可负。

不过在分析的时候，uncertainty认为是正的，因为这种情况是最坏情况。因为如果uncertainty是负的，即时钟2比时钟1要先到达，那么data1数据成为新的data2数据时，旧的data2数据早就已经传出去了，这样就不会出现建立时间的违背了。

可看出，此时建立时间公式和建立时间裕度和上面的情况是一样的。

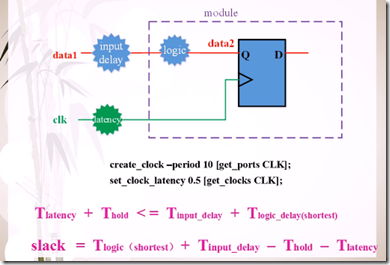

有时候，寄存器是直接通过输入的，不是通过其他寄存器的输出进入输入的。

如下图：

输入数据为data1，通过输入延时Tinput_delay和组合逻辑延迟Tlogic到达数据data2.

和之前分析的原理是一样的，不过只是将Tinput_delay替换之前的Tcell。

所以就有上面的两个公式：

这样，就把保持时间也给搞定了，下一步，就要开始进行时序约束了。。。
