从现在开始，手把手教使用cadence。这里以实现D触发器（上升沿触发）为例程。

这里用的库是TSMC_0.18UM_PDK，0.18的库。从eetop下载的库。此库只可用于学习用。

首先，下载TSMC_0.18UM_PDK到linux下并解压。在用户目录下新建文件夹，这里我用的是lujun命名，然后将TSMC_0.18UM_PDK复制到lujun文件夹目录下。

目录文件如下所示：

目录里面的cds.lib是定义的library的文件。

打开cds.lib，在里面输入以下内容，以定义基本的库。

其中ic5141的目录根据自己安装的目录进行更改。

打开终端，进入到TSMC目录下，然后输入icfb&，打开cadence。

点Tools，选择library manager，进入到库管理界面。

然后就可以看到库了，这些库是在cds.lib里面定义的。

新建library。

输入库的名字，然后OK。在选择第二个attach，关联库。

工艺库选择tsmc18rf。就是我们要用的0.18的库。这样就完成建立库了。

接下来，要建立库中的元件了。D触发器，需要传输门和非门，这里我多用了与非门。

首先先建立非门：

选中刚刚建立的库，然后file->new->cell view。然后输入以下右边内容，就建议一个非门元件了。

然后弹出画原理图的界面了。

接着就调用0.18库中的器件了，使用快捷键i，弹出界面，

选择browse，然后选择tsmc18rf库，再选择nmos3V_mis，再选择symbol，在回车。

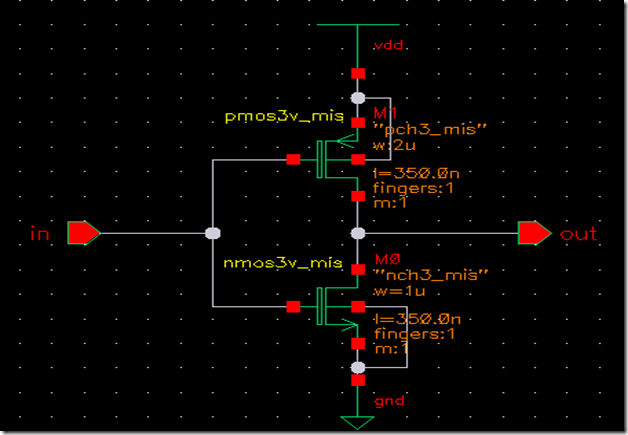

在原理图中放置一个noms管。接着在放置一个pmos管，选中器件，按快捷键q，进入器件属性界面，改变宽长比，然后再连线，最终图如图：

接下来，就要放置电源和地，这里电源用的vdd。Vdd和gnd在analogLib库中，用同样的方法将两个调用在原理图中。

接着按快捷键p，添加pin管教，添加in和out管教，注意in的方向选择input，out的方向选择output。

最终图如下所示，记着要连接管子的衬底。

选择左边的第一个，check and save。没有提示错误和警告，住界面显示保存。这样，非门的原理图就创建成功了。

原理图创建后，接着要创建非门的symbol了，因为在原理图中，引用的是元件的symbol。

选择design->create cellview->from cellview。选择OK，在选择OK。

在创建symbol中，先删除自动生成的东西，然后画出下面图形，利用add->shape里面的各种形状进行绘制。此操作 比较简单，这里就不详细说明。记着画完了要保存。

这样就真正完成了非门的原理图和symbol的创建了。可以在库中，看到刚刚之前创建的非门的原理图和symbol。

接下来，就开始创建与非门和传输门，

首先是与非门，结构和symbol如下所示：

然后是传输门：

此时可看到我们库中多了与非门的传输门的元件了。

这样，D触发器的基本元件就创建好了。

接着就要创建D触发器的原理图和symbol了。

D触发器的原理图如下所示：

其中标号clk和~clk的，就表示相互之间的连线是连在一起的 。

D触发器的symbol如右所示：

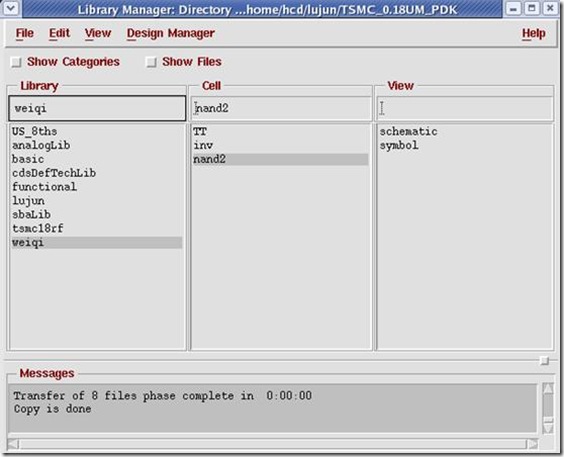

此时库目录如下：

原理图和symbol创建好后，接下来就是仿真了。

以仿真D触发器为例。

一般将仿真的元件和器件的元件分开，因此这里将DFFT复制为sim_DFFT，表示为仿真。如下所示：

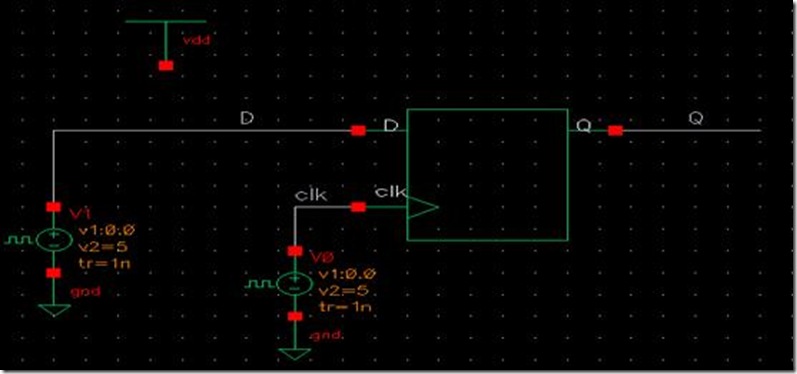

在sim_DFFT中新建原理图，内容如下。用快捷键l对图中的线进行网络标号，以方便仿真看结果。

其中v1和v0是analogLib中的元件vpulse。

将v1和v0参数设置如下：

左边为v1，右边为v0。

接着开始仿真，选择tools中的analog environment。

启动仿真界面。

参数设置如下，仿真类型tran，时间为1u。看D,clk,Q的信号。这里的model library是设置好的，不用更改。

接着就开始仿真了，选择右边的netlist and run，就开始仿真了，

从波形图中，可看到是在时钟的上升沿将数据打入输出，证明我们所设计的电路图功能是正确的。
