【技术分享】FPGA实现除法运算

发表于 2013/12/31 1:38:16 阅读（3050）

我们用软件编程的时候，用到除法的时候，一个/这样的除号就搞定了。但是如果用硬件来实现除法，又是怎么样实现的了。

计算机存储的数都是以二进制数来存储的，二进制的除法和我们平常用到十进制除法是一样的。辗转相除法。

计算如上图，从最高位开始计算，如果大于除法，商为1。然后算下一位。知道算到最后一位，最后剩的结果为余数。

原理是很简单的，但是实现起来，还是有点麻烦的。下面就编写代码来实现硬件的除法。

这里输入的除数和被除数都是8位的数。简单考虑，都是无符号数。即不考虑数据正负。输出的商和余数也都是8位表示。

从以上的图片计算，我们可看出，计算是首先将除数和被除数的最高的三位，比较，如果小于，则对应计算出来的商为1，然后被除数要减去除数，否则为0。然后再将除数和被除数的后面三位在比较，依次与被除数的最后3位比较完，输出最后的结果。

而这里，我们采用的方法是，将被除数，扩展成16位的数据，低8位为被除数的值，高八位的值全为0。有开始信号，对16位数据data赋值，然后开始运算。比较data的高八位和除数的值，如果大于0，说明被除数大，将此时商置1，赋值给data的最低位，然后将被除数减去除数。然后将data向左移位一位，继续比较。最终计算8次后。Data的高8位数据就为所求的余数，低八位就为所求的商。

下面举个例子说明：

初始：输入被除数的值为78，输入除数的值为34

	Data_next	除数	每次结果(商)	Data_reg
开始	00000000_01001110	00100010		0000000_01001110
左移一位	00000000_10011100		00000000(0)	00000000_10011100
左移两位	00000001_00111000		00000001(0)	00000001_00111000
左移三位	00000010_01110000		00000010(0)	00000010_01110000
左移四位	00000100_11100000		00000100(0)	00000100_11100000
左移五位	00001001_11000000		00001001(0)	00001001_11000000
左移六位	00010011_10000000		00010011(0)	00010011_10000000
左移七位	00100111_00000000		00000101(1)	00100111_00000000
左移八位	00000101_00000001		00001010(0)	00001010_00000010

计算完后，输出的商就为2(00000010)，余数为10。计算正确。

代码如下，所示：

`timescale 1ns / 1ps

module divison

#(

parameter W = 16, //扩展的位数

parameter N = 8 //输入的除数和被除数的位数

)

(

input clk,

input rst_n,

input [N-1:0] dividend,

input [N-1:0] divisor,

input start,

output wire [N-1:0] quotient,

output wire [N-1:0] remainder,

output reg ready,

output reg busy,

output reg finish

);

parameter idle = 3'b000;

parameter start_div = 3'b001;

parameter shift = 3'b010;

parameter done = 3'b110;

reg[2:0] state;

reg[2:0] state_next;

reg[W-1:0] data;

reg[W-1:0] data_next;

reg[N-1:0] n_reg; //存储计算的次数

reg[N-1:0] n_next;

always@(posedge clk) begin

if(!rst_n)

begin

state <= idle;

data_next <= 0;

n_reg <= 0;

end

else

begin

state <= state_next;

data <= data_next;

n_reg <= n_next;

end

always@* begin

state_next = state ;

data_next=data;

n_next = n_reg;

ready = 1;

busy = 0;

finish = 0;

case(state)

idle:

begin

data = 0;

if( start == 1 && busy !=0 ) //只有在空闲状态，开始信号才有效。

begin

state_next = shift;

data_next = {{W-N{1'b0}},dividend};

n_next = N;

end

end

shift:

begin

data_next = {data[W-2:0],1'b0};

busy = 1;

ready = 0;

n_next = n_reg - 1'b1;

if(data_next[W-1:N] >= divisor)

begin

data_next[0] = 1;

data_next[W-1:N] = data_next[W-1:N] - divisor;

end

if(n_reg==1)

state_next = done;

end

done:

begin

finish = 1;

state_next = idle;

end

endcase

end

assign quotient = finish ? data[N-1:0] : quotient;

assign remainder = finish ? data[W-1:N] : remainder;

endmodule

代码，比较简单，只要知道了原理，代码是很好编写的。主要是要理解将被除数扩展为16位。然后再计算。

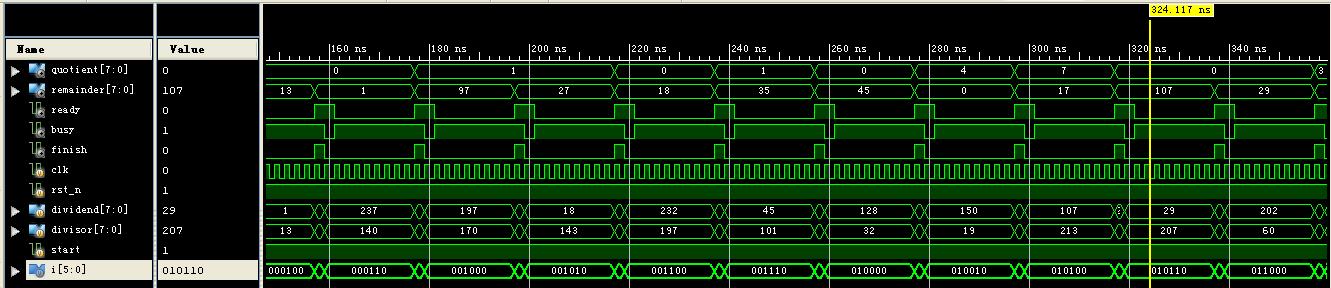

编写测试代码，测试：

reg[5:0] i;

always #1 clk = ~clk;
initial begin
// Initialize Inputs
clk = 0;
rst_n = 0;
dividend = 12;
divisor = 123;
start = 0;

// Wait 100 ns for global reset to finish
#100 rst_n = 1;
start = 1;

for(i=0;i<=32;i=i+1)
begin
dividend = {$random}%256 ;
divisor = {$random}%256;
start = 1;
@(finish);
end
// Add stimulus here

end
