MicroBlaze AXI总线实现OLED显示

ISE12.5 ,包含EDK工具。串口软件SSCOM32。实验NANA_LX16开发平台

实验步骤及说明

OLED作为从设备,主设备通过SPI控制协议和OLED模块进行通信,硬件接口为PMOD接口,OLED模块内部集成SRAM存储设备缓存显示数据。OLED模块使用4wire SPI串行方式,其信号包含:SCK(时钟),CS(片选),MOSImaster output slave in),D/C(data or control),

RESET(复位信号),通过SPI发送控制及显示数据完成对OLED显示输出。显示前,首先要对OLED显示属性进行设置,包括显示分辨率,显示亮度等初始化信息,SPI配置是单向的,有的配置命令需要发送配置命令和配置字,比如配置显示地址模式,需要发送双字节命令,20:00;配置为行地址模式;配置完成后,需要将显示数据以字节形式发送到显示缓存中;

在AXI系统总线下,搭建软核的关键部分步骤如下;

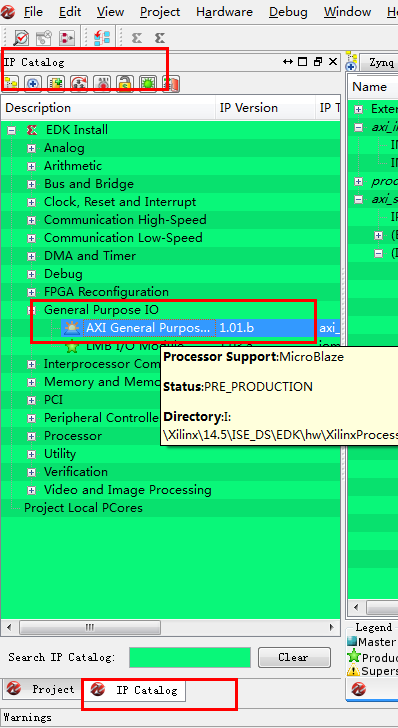

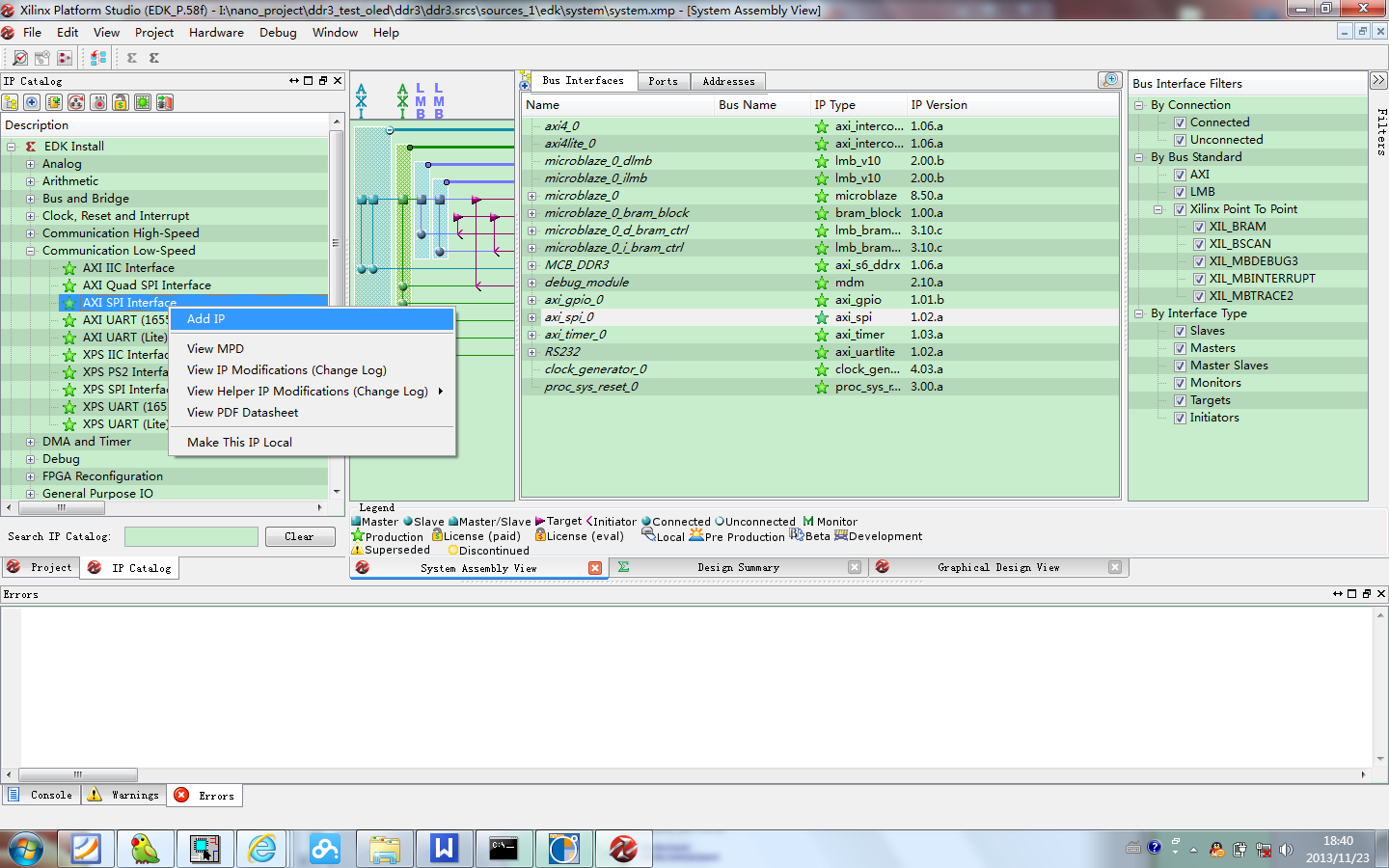

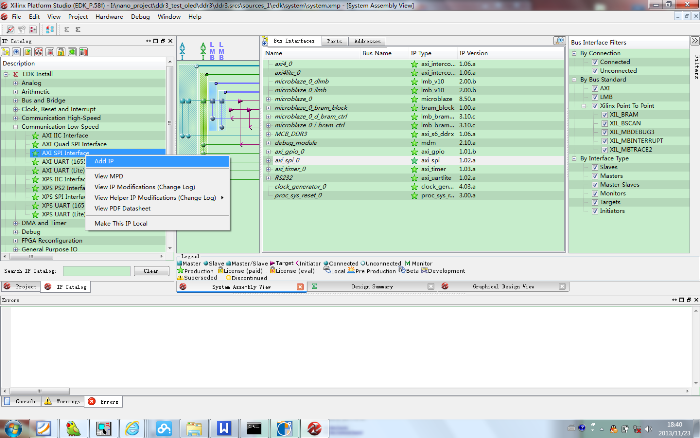

1添加GPIO外设;

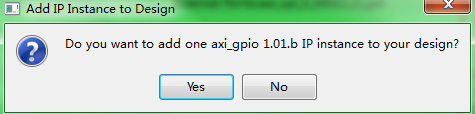

2、单击YES;添加IP;

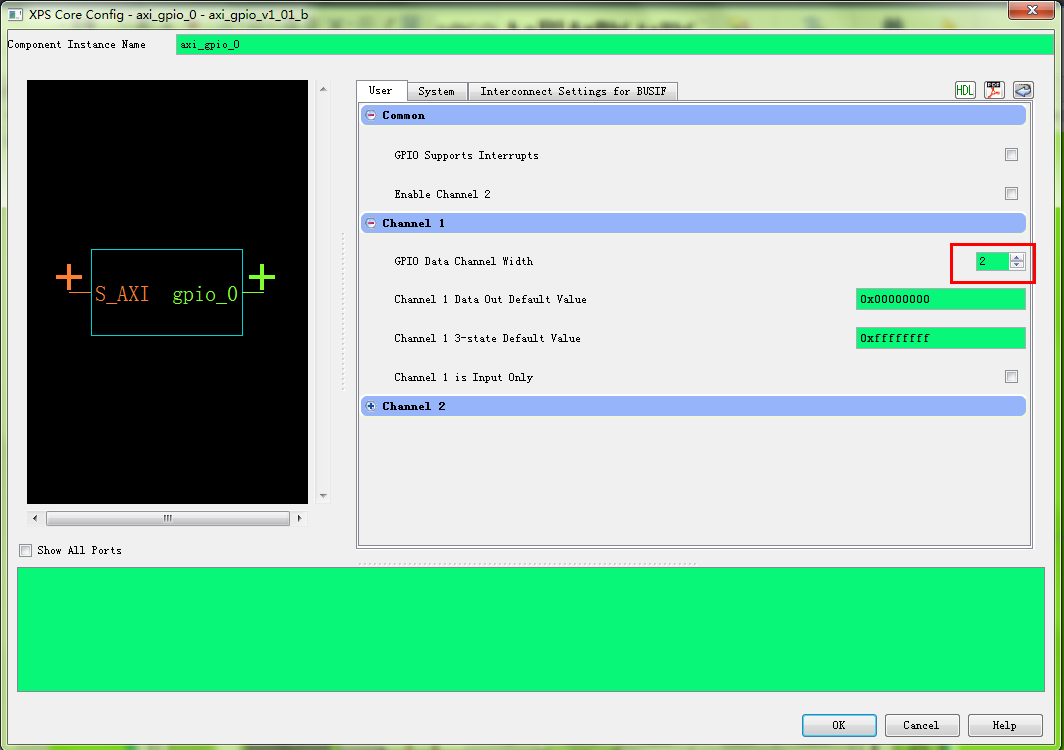

3channel1的位宽设置为2;其它默认;单击OK;

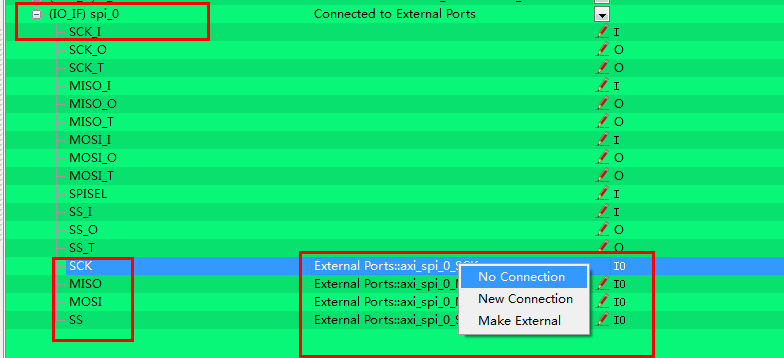

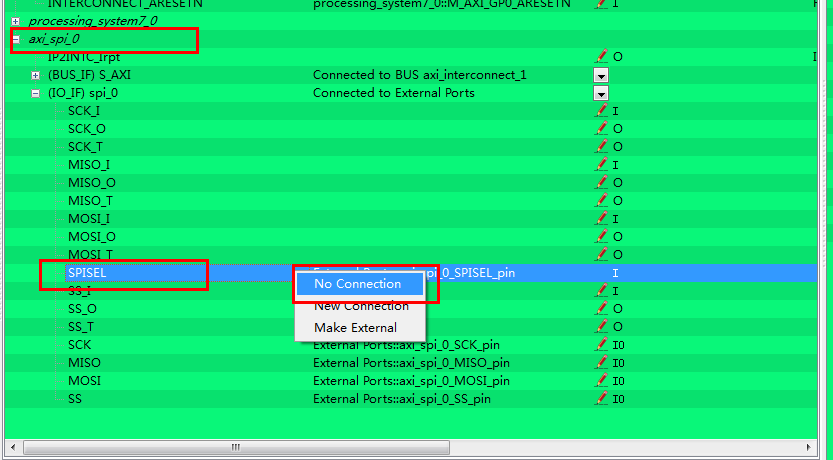

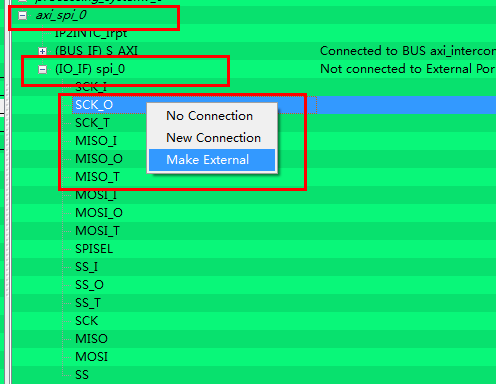

4SPI外设选择接口连接,将不用的信号线断开;

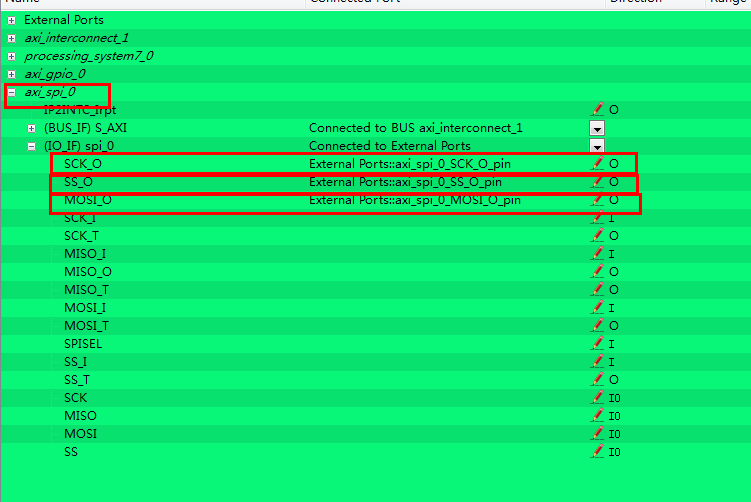

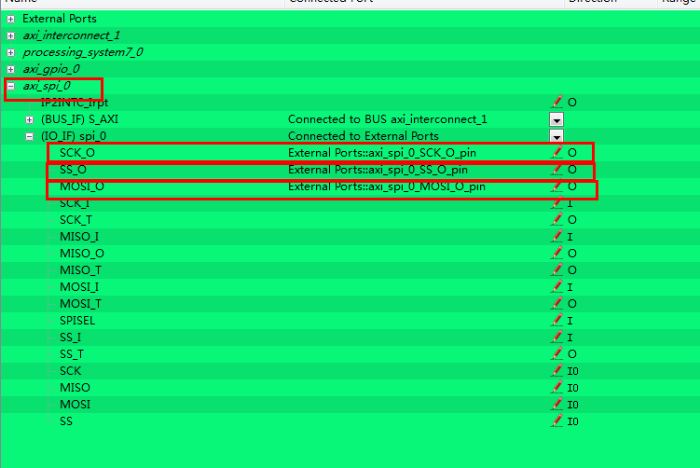

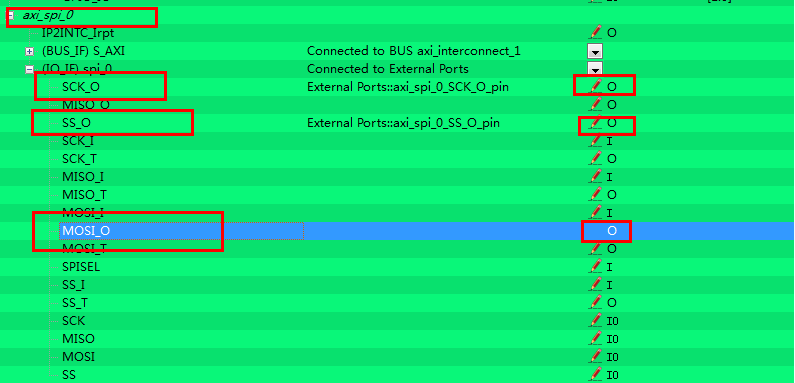

5,对SPI所需要的SCLK,SS,MOSI信号进行连线,扩展到外部接口。

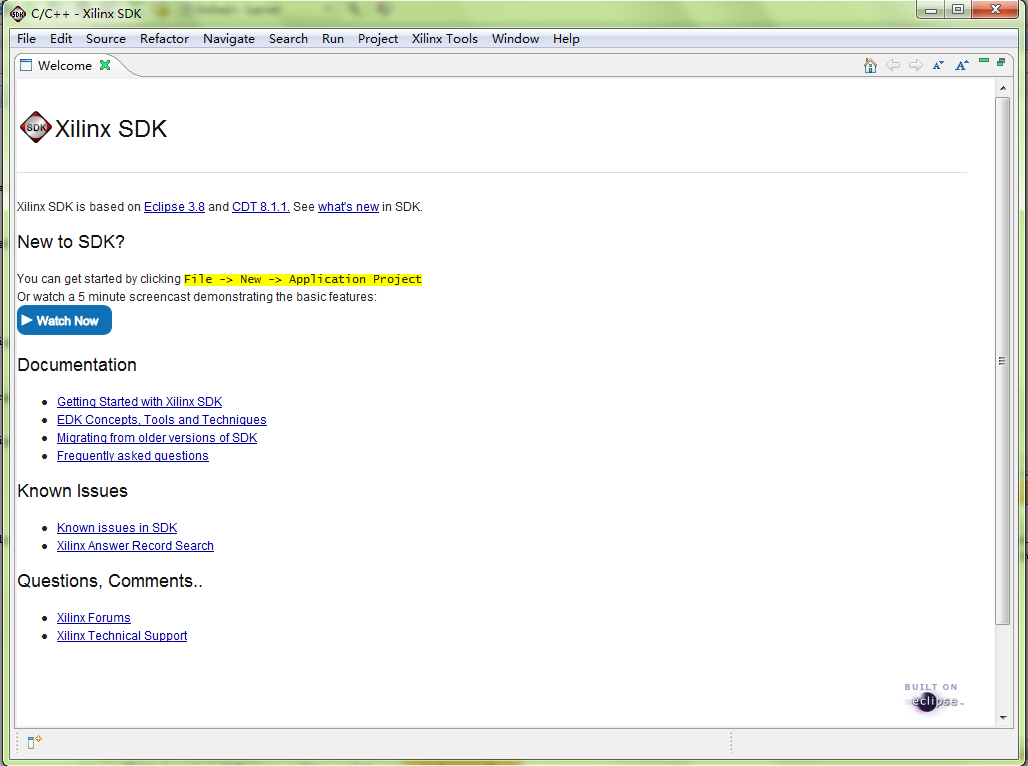

7、进入SDK初始化界面;




8、关掉Weclome面板;

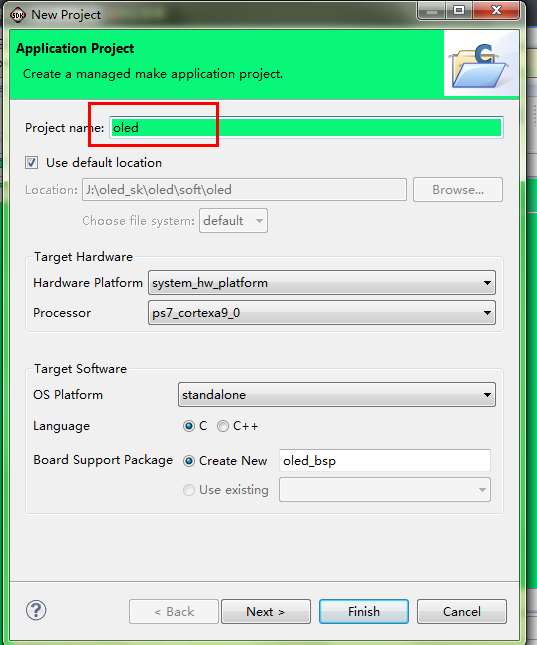

9、file->new->application project;

10、点击Next;

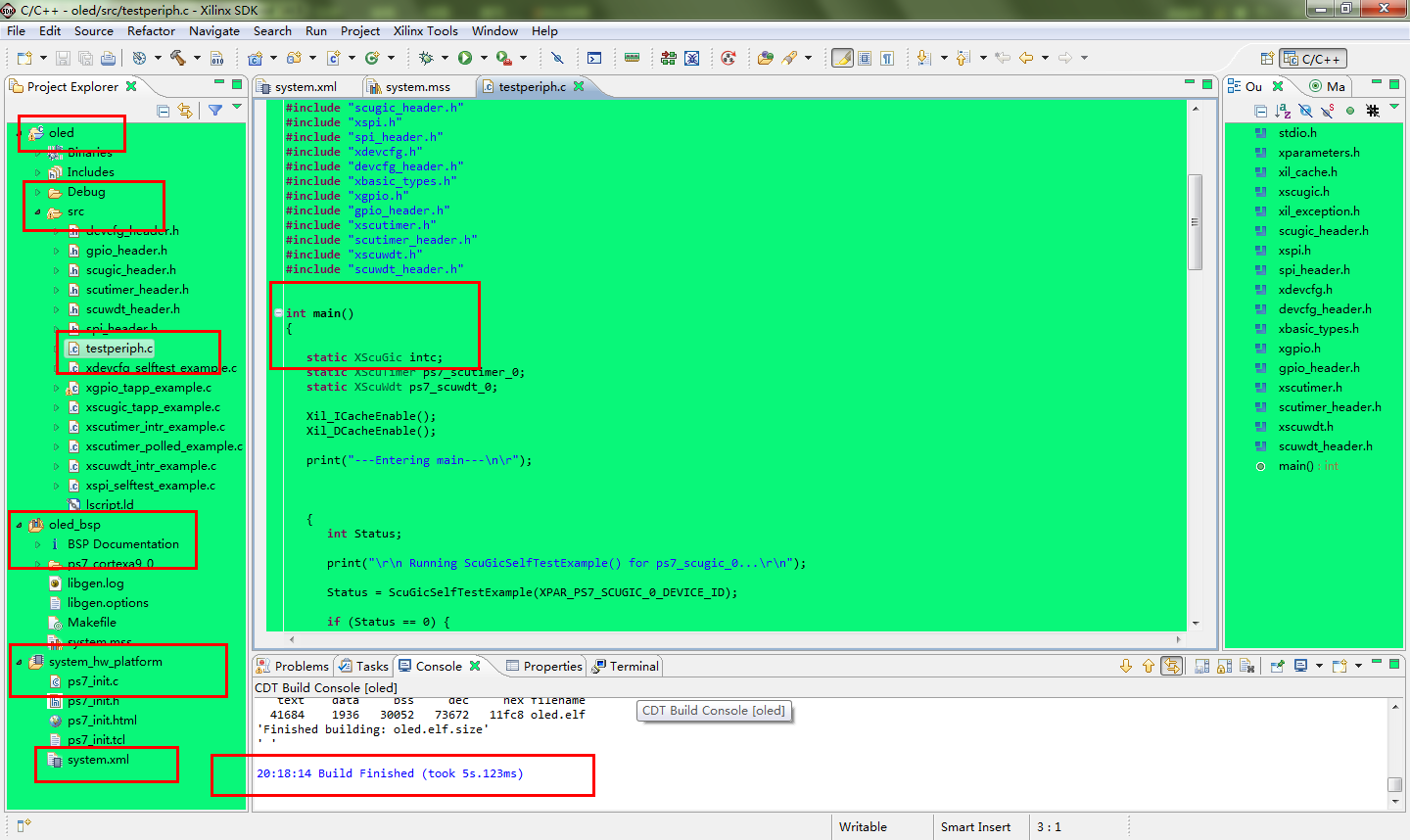

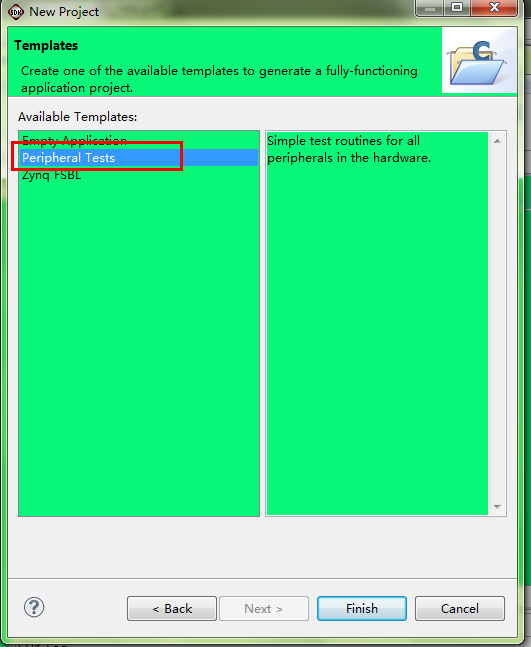

11、选择Peripheral Tests;点击Finish;编译完成。

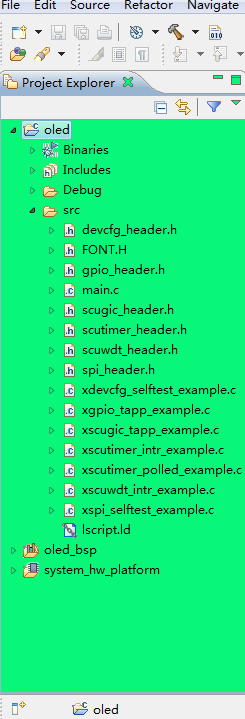

12,需要修改代码,并添加字库;将font.h文件和main.c文件直接拷入x:\oled_sk\oled\soft\oled\src工程目录源文件下;删除testperiph.cproject->built all

13、编译完成,生成elf后缀文件;

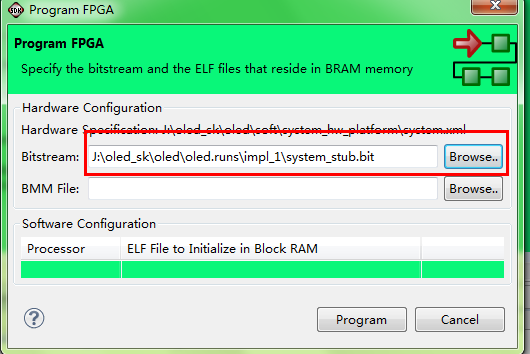

14、下载bit,Xilinx Tools>program FPGA;选择bit目录

15给板子上电,板子使用6V,3A,电源,注意jtag下载方式选择,选择***;上电下载;

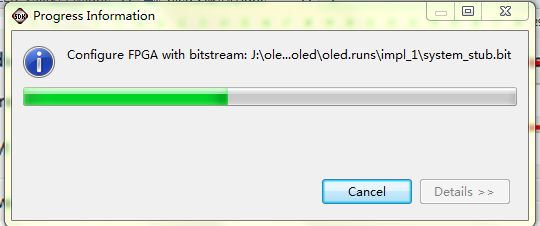

显示下载进度;

16bit下载成功后,运行OLED程序;

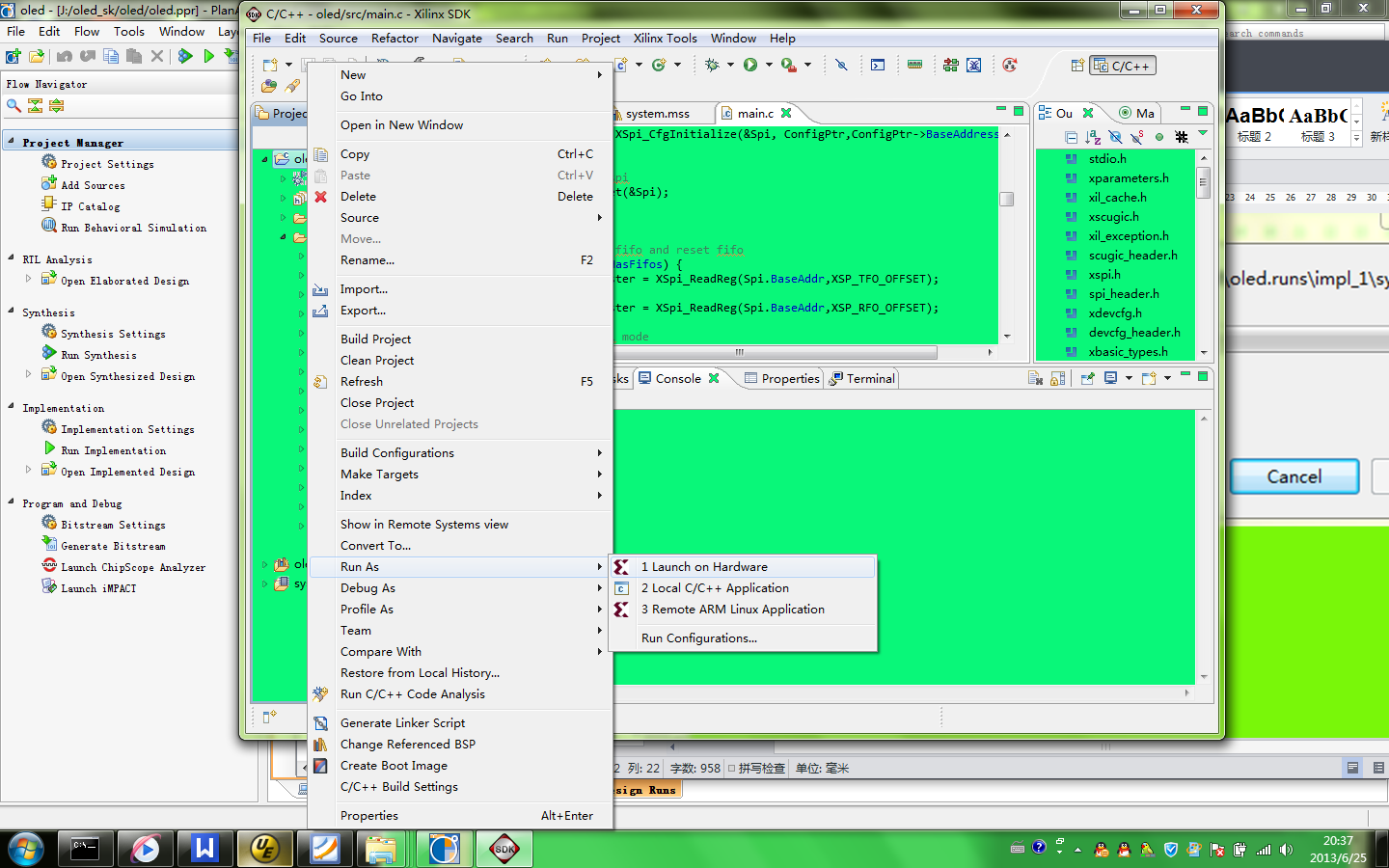

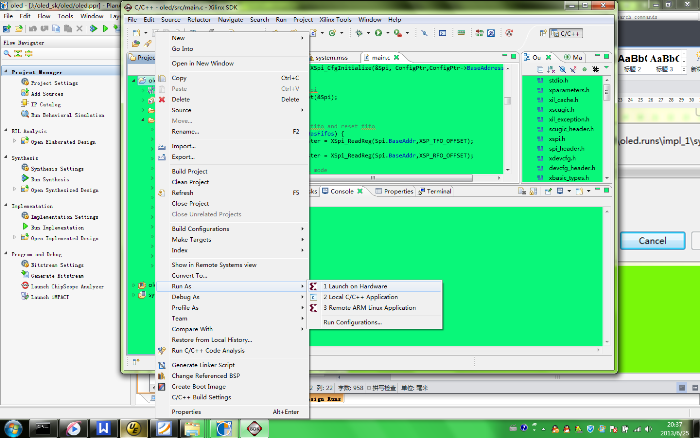

17、点击OLED,右键选择Run As->launch on hardware;

18、查看板子现象;
