基于FPGA与C6678DSP处理的高速数据采集回放板卡

0
阅读(2436)

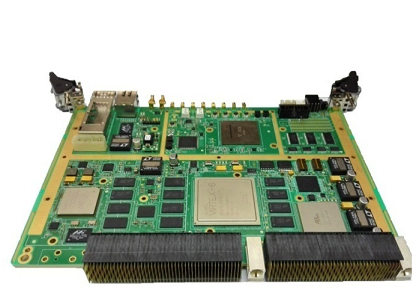

VPX613是一款基于6U OpenVPX总线架构的超高速信号采集、处理、回放板卡,该板卡包括1片单通道5.2Gsps DAC(可选兼容4Gsps版本),1片单通道5Gsps ADC(可配置成2通道2.5G或4通道1.25G),1片用于信号处理的高端Xilinx Virtex6系列FPGA以及一片TI的C6678 DSP,FPGA最大可支持4GByte容量DDR3 SDRAM,DSP可最大支持2GByte DDR3 SDRAM,该板卡主要用于电子对抗、软件无线电、数据采集等领域。


技术指标

标准6U OpenVPX,符合VITA65、VITA48、VITA67.2规范;

处理性能:

1.1片Virtex-6 XC6VLX240T(兼容SX315T\LX550T);

2.1片TMS320C6678 8-CORES@1GHz/1.25GHz;

存储性能:

1.DSP处理节点:2GByte DDR3-1333 SDRAM;

2.FPGA处理节点:2组2GByte DDR3-1333 SDRAM;

ADC性能指标:

1.分辨率:10bits;ENOB:6.9bit@1GHz,5Gsps(典型);

2.采样率:2通道@5Gsps/4通道@2.5Gsps/8通道@1.25Gsps;

3.模拟带宽(-3dB):1MHz~2.7GHz;

4.SFDR:48dBc@1GHz,5Gsps(典型);

5.信号功率:-2dBm(500mVpp)@50Ω、SSMC;

DAC性能指标:

1.分辨率:12bits;SFDR:45dBc;

2.转换率:5.2Gbsps(可选4Gsps);

3.信号功率:-1~-7dBm@50Ω、SSMC;

传输性能:

1.千兆以太网:前面板1路、底板1路;

2.光纤:1个QSFP+光模块,4x5Gbps;

3.VPX P1:4路SRIO @5Gbps/lane;

4.VPX P2:8路PCI Express x8@5Gbps/lane;

5.VPX P3~P5:80对LVDS@1Gbps,27个单端信号;

电气特征

1.板卡供电:4A max@+12V(±5%)

2.散热方式:金属导冷散热

环境特征

1.工作温度:-40°~﹢80°C;

软件支持

1.可选集成板级软件开发包(BSP):

2.DSP底层接口驱动;

3.FPGA底层接口驱动;

4.可根据客户需求提供定制化算法与系统集成:

应用范围(配置方式)

1.1/2/4/8通道高速采集板或侦查接收板;

2.单通道DRFM板;

3.单通道高速回放或模拟源板;

4.实时信号处理、高速光纤数据采集板;
