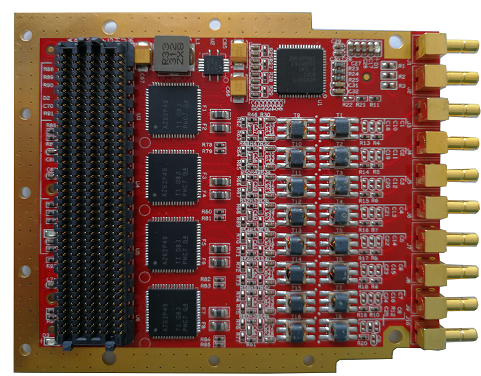

FMC124是北京青翼科技的一款8通道250MHz采样率14位AD采集FMC子卡模块，该板卡符合VITA57规范，可以作为一个理想的IO模块耦合至FPGA前端，8通道AD通过高带宽的FMC连接器（HPC）连接至FPGA从而大大降低了系统信号延迟。

该板卡支持板上可编程采样时钟和外部参考时钟以及采样时钟，多片板卡还可以通过触发（输入/输出）信号进行同步采集，该板卡8路模拟信号通过50Ω特征阻抗的SSMB射频连接器输入，通过巴伦变压器耦合至ADC前端。板卡可广泛应用于通信多载波、雷达与智能天线、测试与测量、软件无线电等。

技术指标

性能指标：

1.支持8路模拟信号输入；

2.采样率最大支持250MSPS、分辨率14位；

3.输入电压范围：1Vpp~2Vpp；

4.模拟输入带宽：500MHz（典型值）；

5.支持单端交流耦合输入；

6.SFDR@170MHz：75dBc@0 dB gain；

7.SINAR@170MHz：69.8dBFS@0 dB gain；

8.ENOB@170MHz：11.3bits；

FMC接口指标：

1.标准FMC子卡，符合VITA57.1规范；

2.板卡尺寸：78 x 69 mm

3.FMC连接器型号：ASP-134488-01，HPC接口；

4.板卡采用+12V供电，整板典型功耗4.8W；

时钟分配：

1.板载1片高性能时钟芯片AD9516-1；

2.支持外时钟、外参考内时钟、内参考内时钟三种时钟模式；

3.板载1片超低噪声TCXO晶振；

其它资源：

1.支持外触发；

2.板载状态指示灯；

物理与电气特征

1.板卡尺寸：78 x 69mm；

2.板卡供电：0.4A max@+12V（±5%）；

3.散热方式：自然风冷散热；

环境特征

1.工作温度：-40°~﹢85°C；存储温度：-55°~﹢125°C；

2.工作湿度：5%~95%，非凝结；

软件支持

1.可选集成板级软件开发包（BSP）：

2.支持Xilinx开发板，如ML605\KC705\VC707\VC709；

3.支持用户Kintex-7、Virtex-7载板程序移植；

4.可根据客户需求提供定制化算法与系统集成：

应用范围

1.雷达与智能天线；

2.测试与测量；

3.软件无线电；

4.中频信号采集处理；
