基于FPGA处理4路万兆光纤的PCIE采集卡

0
阅读(3279)

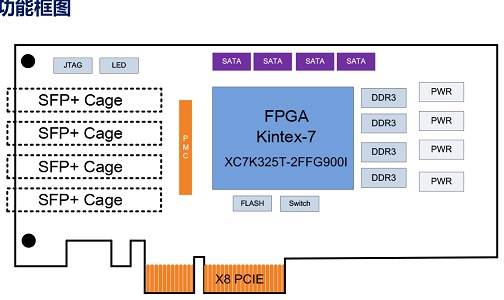

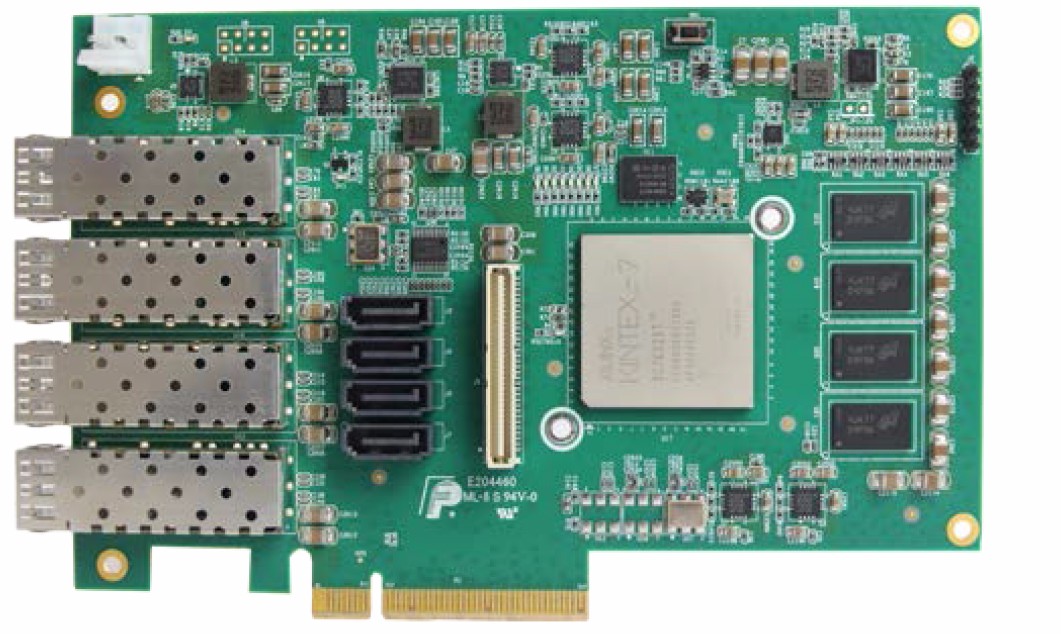

PCIE730是北京青翼科技一款基于PCI Express总线架构的4路10G光纤通道适配器,板卡具有4通道SFP+万兆光纤接口,x8 PCIE主机接口,具有1组64位DDR3 SDRAM作为高速缓存,可以实现4通道光纤网络数据的高速采集、实时记录和宽带回放。

该板卡还具有4个SATA接口,可以实现光纤数据的高速存储,支持SATA3.0标准,最大存储带宽可以达到1.6GByte/s。

该板卡为标准全高半长PCIE尺寸,适合于目前主流的服务器或工作站,可广泛应用于数据中心、服务器加速运算等场景,也可用于半实物仿真系统中。



主要功能

1.标准PCI Express半长卡;

2.符合PCI Express Gen2.0规范,可选x1、x4或x8模式,带宽40Gbps;

3.光纤传输性能:支持4路SFP+万兆光纤,10Gbps/lane线速率;

4.光纤传输协议:支持Aurora、RapidIO等多种高速协议;

5.动态存储性能:1组64位2GByte DDR3 SDRAM,理论带宽12.8Gbyte/s,效率高达90%;

6.SATA存储性能:支持x4 SATA3.0;

7.PCIE DMA性能:上行与下行带宽可以达到3GByte/s;

8.板卡具有4路光耦隔离输入、4路光耦隔离输出数字离散IO;

9.板载1个PMC IO接口,用于GPIO扩展;

10.板载1片128Mbyte BPI Nor Flash,用于FPGA的加载;

接口特征

1.前面板支持4路SFP+ Cage(最大支持10Gbps/lane);

2.板上4路SATA接口;

3.板上1路PMC IO接口;

软件支持

1.可选集成板级软件开发包(BSP):

2.FPGA的DDR3接口测试程序;

3.4路10G光纤接口程序,支持Aurora或Serial RapidIO协议;

4.光纤PCIe链路演示DEMO;

5.提供驱动程序以及应用程序接口(API):

6.支持Windows 7 32位/64位操作系统;

7.支持Win Server2008/2012;

应用场景

1.图像采集系统

2.模拟数据光纤采集传输系统

3.雷达系统半实物仿真

4.网络硬件加速
